SYSTEMÜBERSICHT
2.2

Funktion

Durch seine einzigartige Clust-Air-Technologie (Zonensteuerung) ist der Regler MZ-Home in
der Lage, bis zu vier Bereiche (Zonen) innerhalb einer Wohneinheit anzusteuern.
Für jeden Bereich können Betriebsart und Leistungsstufe via Wochenschaltuhr oder manuell
eingestellt werden. Der Regler kann sowohl ohne (Basisfunktionen) als auch mit angeschlos-
sener externer Schnittstelle (erweiterte Funktionen, optionale Sensorik oder Anschluss an
Haus-Steuerungssystem ist erfolgt) verwendet werden.
Zone 4
Zone 3
Zone 2
Zone 1
RH

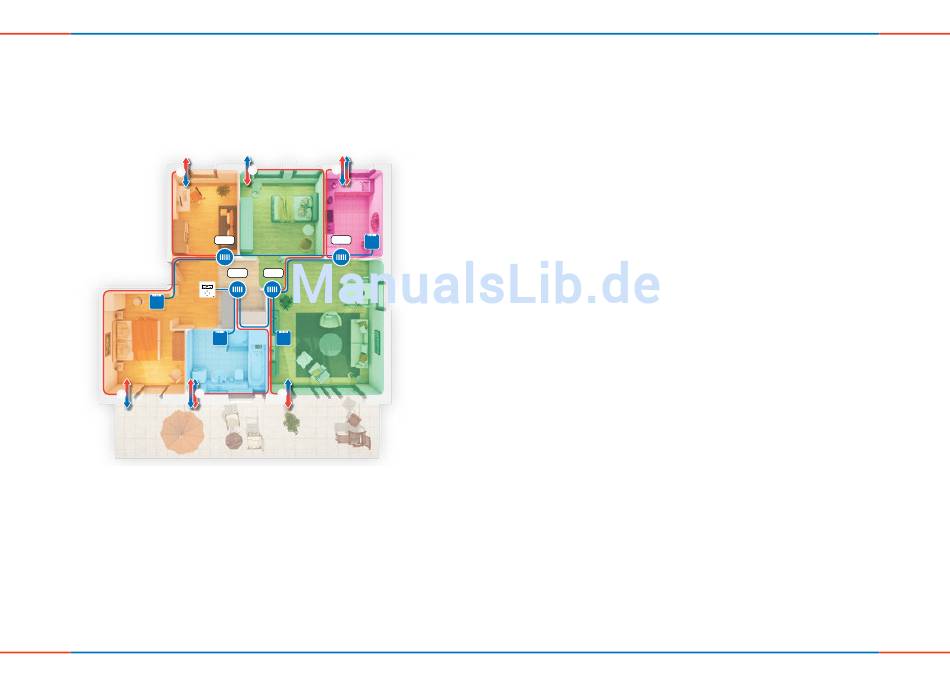

Abbildung 3: Funktionsprinzip Regler MZ-Home
Der Feuchte- und Temperatursensor (RH) wird vormontiert in einem separaten Gehäuse gelie-
fert, im Luftvolumenstrom des Raumes montiert und am Clust-Air-Modul für die entsprechende
Zone angeschlossen.
Durch den Feuchte- und Temperatursensor je Clust-Air-Modul wird kontinuierlich die
relative Luftfeuchtigkeit der Zone gemessen. Dadurch ist der Regler in der Lage, in Abhängig-
keit von der relativen Raumluftfeuchtigkeit bei vorgegebenen Grenzwerten, selbstständig in die
Betriebsart Entfeuchtung und zurück zu wechseln. So haben Sie ohne manuelles Einwirken ein
gesundes Raumklima, welches Ihren Bedürfnissen entspricht, erreicht.
10 Regler MZ-Home • Montage- und Bedienungsanleitung
CAM 4 CAM 3
RH
CAM 1 CAM 2
inVENTer
MZ-Home
RH RH
Regler MZ-Home ohne angeschlossene Schnittstelle (Basisfunktionen)
Der Regler MZ-Home ermöglicht die Steuerung der Lüftungsgeräte für jedes Clust-Air-Modul
individuell wie folgt:
Betriebsart Wärmerückgewinnung (WRG): Jedes am Clust-Air-Modul angeschlossene
Lüftungsgerät arbeitet nach dem Regeneratorprinzip. In Intervallen von 70 Sekunden wechselt
der Ventilator jeweils die Drehrichtung. Der integrierte Wärmespeicher lädt sich mit der Wärme-
energie der warmen Raumluft auf, wenn sie nach außen ausströmt (Abluft).
Wechselt der Ventilator die Richtung, gibt er die gespeicherte Wärmeenergie an die zugeführte
Außenluft (Zuluft) ab. Diese Betriebsart ist die Standard-Betriebsart während der Heizperiode.
Im Sommer empiehlt sie sich ebenfalls, da die Wärmezufuhr beim Lüften deutlich reduziert wird.
Betriebsart Durchlüftung (DL): Der Reversier-Ventilator jedes am Clust-Air-Modul angeschlos-
senen Lüftungsgerätes arbeitet ohne Richtungswechsel. In der Betriebsart Durchlüftung arbeitet
das Lüftungsgerät ohne Wärmerückgewinnung. Diese Betriebsart empiehlt sich zur Kühlung
des Raumes in Sommernächten.
Betriebsart Entfeuchtung (EF): Die Betriebsart Entfeuchtung kann nicht separat gewählt
werden. Überschreitet die relative Luftfeuchtigkeit im Innenraum den vordeinierten Grenzwert,
schaltet der Regler MZ-Home alle an das Clust-Air-Modul für die jeweilige Zone angeschlosse-
nen Lüftungsgeräte in die Betriebsart Entfeuchtung. Eine hohe Luftfeuchtigkeit wird so schnell
aus dem Raum abtransportiert. Der Ventilator des Lüftungsgerätes arbeitet ohne Richtungs-
wechsel. Bei Unterschreitung des Grenzwertes wechselt der Regler MZ-Home wieder in die
voreingestellte Betriebsart.
und AUS:
Betriebsart Pausen-Funktion (Pause)
gerätes wird in der Betriebsart abgeschaltet.
Intensität der Lüftung einstellen / Leistung einstellen: Am Regler MZ-Home können drei
Leistungsstufen für Wärmerückgewinnung und Durchlüftung sowie eine Leistungsstufe für die
Betriebsart Entfeuchtung deiniert und gespeichert werden.
Diese können zwischen 25 % und 100 % Leistungsfähigkeit des Reversier-Ventilators individuell
verändert werden. Die veränderte Einstellung ist sofort wirksam, so dass die Einstellung auch
nach rein akustischer Geräuschverträglichkeit vorgenommen werden kann.
Sonstige Einstellungen: Zusätzlich können die Helligkeit und die Anzeigedauer der
Anzeige-Einheit eingestellt werden. Auch diese Einstellung ist sofort wirksam.
Regler MZ-Home
SYSTEMÜBERSICHT
Der Reversier-Ventilator des Lüftungs-
