BEDIENUNG

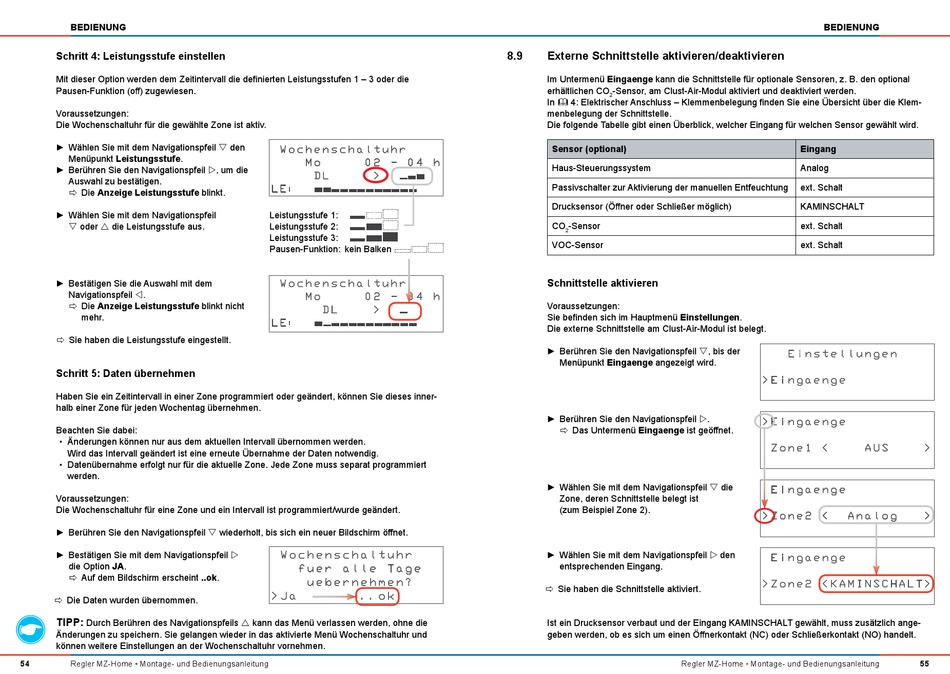

Schritt 4: Leistungsstufe einstellen
Mit dieser Option werden dem Zeitintervall die deinierten Leistungsstufen 1 – 3 oder die
Pausen-Funktion (of) zugewiesen.
Voraussetzungen:
Die Wochenschaltuhr für die gewählte Zone ist aktiv.
► Wählen Sie mit dem Navigationspfeil  den
Menüpunkt Leistungsstufe.
► Berühren Sie den Navigationspfeil , um die
Auswahl zu bestätigen.

Ö Die Anzeige Leistungsstufe blinkt.
► Wählen Sie mit dem Navigationspfeil
 oder  die Leistungsstufe aus.
► Bestätigen Sie die Auswahl mit dem
Navigationspfeil .

Ö
Die Anzeige Leistungsstufe blinkt nicht
mehr.

Ö
Sie haben die Leistungsstufe eingestellt.
Schritt 5: Daten übernehmen
Haben Sie ein Zeitintervall in einer Zone programmiert oder geändert, können Sie dieses inner-
halb einer Zone für jeden Wochentag übernehmen.
Beachten Sie dabei:
• Änderungen können nur aus dem aktuellen Intervall übernommen werden.
Wird das Intervall geändert ist eine erneute Übernahme der Daten notwendig.
• Datenübernahme erfolgt nur für die aktuelle Zone. Jede Zone muss separat programmiert
werden.
Voraussetzungen:
Die Wochenschaltuhr für eine Zone und ein Intervall ist programmiert/wurde geändert.
► Berühren Sie den Navigationspfeil  wiederholt, bis sich ein neuer Bildschirm öffnet.
► Bestätigen Sie mit dem Navigationspfeil 
die Option JA.

Ö
Auf dem Bildschirm erscheint ..ok.

Ö
Die Daten wurden übernommen.
Durch Berühren des Navigationspfeils  kann das Menü verlassen werden, ohne die
TIPP:
Änderungen zu speichern. Sie gelangen wieder in das aktivierte Menü Wochenschaltuhr und
können weitere Einstellungen an der Wochenschaltuhr vornehmen.
54 Regler MZ-Home • Montage- und Bedienungsanleitung
W o c h e n s c h a l t u h r
M o 0 2 - 0 4 h
D L >
L E :
Leistungsstufe 1:
Leistungsstufe 2:
Leistungsstufe 3:
Pausen-Funktion: kein Balken
W o c h e n s c h a l t u h r
M o 0 2 - 0 4 h
D L >
L E :
W o c h e n s c h a l t u h r
f u e r a l l e T a g e
u e b e r n e h m e n ?
> J a . . o k
8.9

Externe Schnittstelle aktivieren/deaktivieren

Im Untermenü Eingaenge kann die Schnittstelle für optionale Sensoren, z. B. den optional
erhältlichen CO -Sensor, am Clust-Air-Modul aktiviert und deaktiviert werden.
2
In  4: Elektrischer Anschluss – Klemmenbelegung inden Sie eine Übersicht über die Klem-
menbelegung der Schnittstelle.
Die folgende Tabelle gibt einen Überblick, welcher Eingang für welchen Sensor gewählt wird.
Sensor (optional)
Haus-Steuerungssystem
Passivschalter zur Aktivierung der manuellen Entfeuchtung
Drucksensor (Öfner oder Schließer möglich)
CO -Sensor
2
VOC-Sensor
Schnittstelle aktivieren
Voraussetzungen:
Sie beinden sich im Hauptmenü Einstellungen.
Die externe Schnittstelle am Clust-Air-Modul ist belegt.
► Berühren Sie den Navigationspfeil , bis der
Menüpunkt Eingaenge angezeigt wird.
► Berühren Sie den Navigationspfeil .

Ö
Das Untermenü Eingaenge ist geöffnet.
► Wählen Sie mit dem Navigationspfeil  die
Zone, deren Schnittstelle belegt ist
(zum Beispiel Zone 2).
► Wählen Sie mit dem Navigationspfeil  den
entsprechenden Eingang.

Ö
Sie haben die Schnittstelle aktiviert.
Ist ein Drucksensor verbaut und der Eingang KAMINSCHALT gewählt, muss zusätzlich ange-
geben werden, ob es sich um einen Öfnerkontakt (NC) oder Schließerkontakt (NO) handelt.
Regler MZ-Home
BEDIENUNG
Eingang
Analog
ext. Schalt
KAMINSCHALT
ext. Schalt
ext. Schalt
E i n s t e l l u n g e n
> E i n g a e n g e
> E i n g a e n g e
Z o n e 1 < A U S >
E i n g a e n g e
> Z o n e 2 < A n a l o g >
E i n g a e n g e
> Z o n e 2 < K A M I N S C H A L T >
• Montage- und Bedienungsanleitung 55
