ELEKTRISCHER ANSCHLUSS
4.2

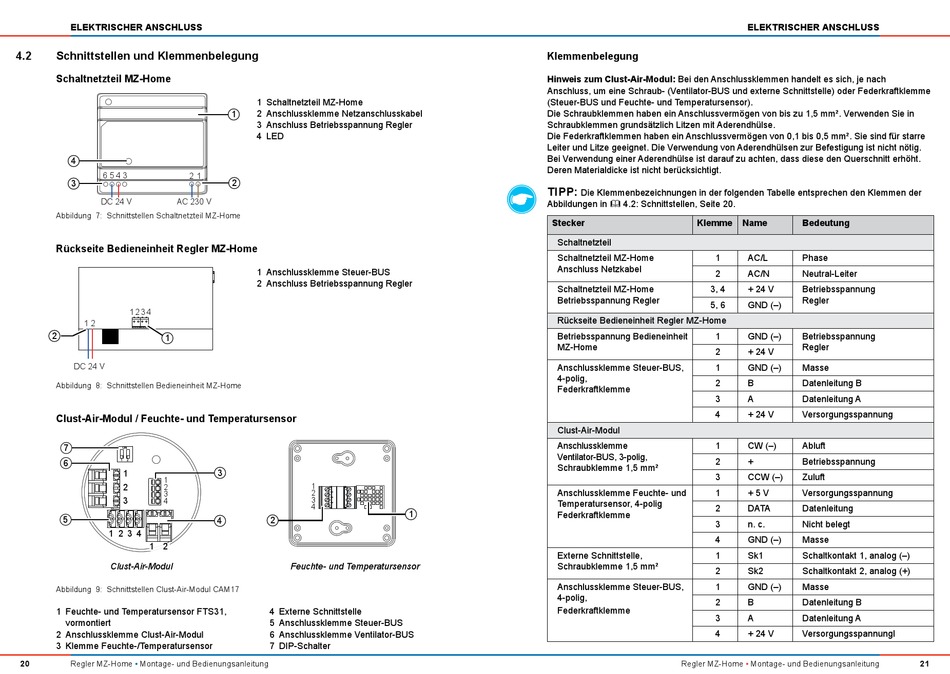

Schnittstellen und Klemmenbelegung

Schaltnetzteil MZ-Home
4
6 5 4 3 2 1
3
DC 24 V AC 230 V
Abbildung 7: Schnittstellen Schaltnetzteil MZ-Home
Rückseite Bedieneinheit Regler MZ-Home
1 2 3 4
1 2
2
1
DC 24 V
Abbildung 8: Schnittstellen Bedieneinheit MZ-Home
Clust-Air-Modul / Feuchte- und Temperatursensor
7
ON
1 2
6
1
1
2 2
3
3
4
5
1 2 3 4
1 2
Clust-Air-Modul
Abbildung 9: Schnittstellen Clust-Air-Modul CAM17
1 Feuchte- und Temperatursensor FTS31,
vormontiert
2 Anschlussklemme Clust-Air-Modul
3 Klemme Feuchte-/Temperatursensor
20 Regler MZ-Home • Montage- und Bedienungsanleitung
1 Schaltnetzteil MZ-Home
2 Anschlussklemme Netzanschlusskabel
1
3 Anschluss Betriebsspannung Regler
4 LED
2
1 Anschlussklemme Steuer-BUS
2 Anschluss Betriebsspannung Regler
3
1
2
3
4
2
4
Feuchte- und Temperatursensor
4 Externe Schnittstelle
5 Anschlussklemme Steuer-BUS
6 Anschlussklemme Ventilator-BUS
7 DIP-Schalter
Klemmenbelegung
Hinweis zum Clust-Air-Modul: Bei den Anschlussklemmen handelt es sich, je nach
Anschluss, um eine Schraub- (Ventilator-BUS und externe Schnittstelle) oder Federkraftklemme
(Steuer-BUS und Feuchte- und Temperatursensor).
Die Schraubklemmen haben ein Anschlussvermögen von bis zu 1,5 mm². Verwenden Sie in
Schraubklemmen grundsätzlich Litzen mit Aderendhülse.
Die Federkraftklemmen haben ein Anschlussvermögen von 0,1 bis 0,5 mm². Sie sind für starre
Leiter und Litze geeignet. Die Verwendung von Aderendhülsen zur Befestigung ist nicht nötig.
Bei Verwendung einer Aderendhülse ist darauf zu achten, dass diese den Querschnitt erhöht.
Deren Materialdicke ist nicht berücksichtigt.
TIPP:
Die Klemmenbezeichnungen in der folgenden Tabelle entsprechen den Klemmen der
Abbildungen in  4.2: Schnittstellen, Seite 20.
Stecker
Schaltnetzteil
Schaltnetzteil MZ-Home
Anschluss Netzkabel
Schaltnetzteil MZ-Home
Betriebsspannung Regler
Rückseite Bedieneinheit Regler MZ-Home
Betriebsspannung Bedieneinheit
MZ-Home
Anschlussklemme Steuer-BUS,
4-polig,
Federkraftklemme
Clust-Air-Modul
Anschlussklemme
Ventilator-BUS, 3-polig,
Schraubklemme 1,5 mm²
Anschlussklemme Feuchte- und
Temperatursensor, 4-polig
1
Federkraftklemme
Externe Schnittstelle,
Schraubklemme 1,5 mm²
Anschlussklemme Steuer-BUS,
4-polig,
Federkraftklemme
ELEKTRISCHER ANSCHLUSS
Klemme Name Bedeutung
AC/L
1 Phase
AC/N
2 Neutral-Leiter
3, 4 + 24 V Betriebsspannung
Regler
GND (‒)
5, 6
GND (‒)
1 Betriebsspannung
Regler
2 + 24 V
GND (‒)
1 Masse
2 B Datenleitung B
3 A Datenleitung A
4 + 24 V Versorgungsspannung
1 CW (–) Abluft
2 + Betriebsspannung
3 CCW (–) Zuluft
1 + 5 V Versorgungsspannung
2 DATA Datenleitung
3 n. c. Nicht belegt
GND (‒)
4 Masse
Schaltkontakt 1, analog (‒)
1 Sk1
2 Sk2 Schaltkontakt 2, analog (+)
GND (‒)
1 Masse
2 B Datenleitung B
3 A Datenleitung A
4 + 24 V Versorgungsspannungl
