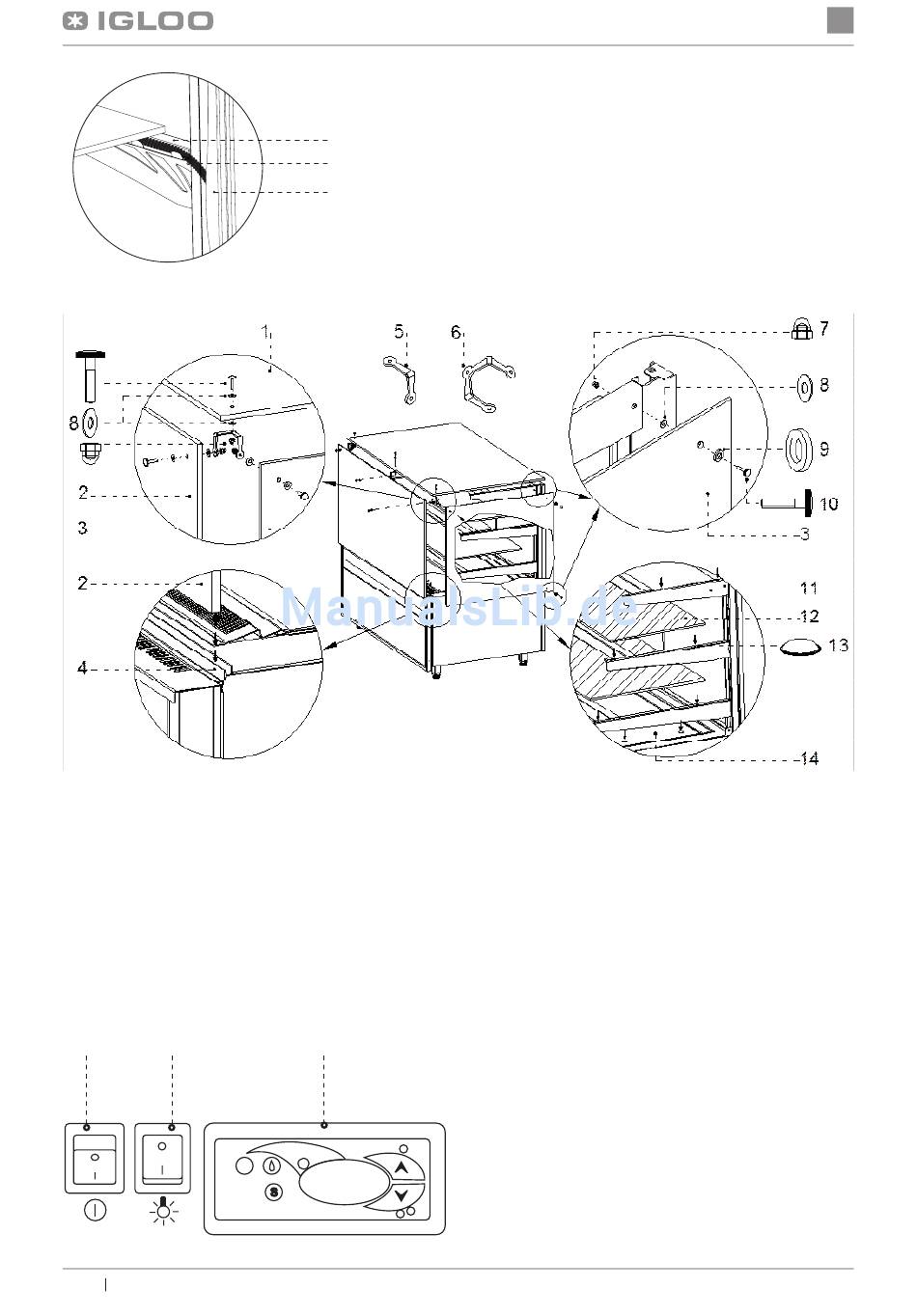

Rys.5 Mocowanie elementów szklanych
1 – Półka szklana górna
2 – Szyba frontowa
3 – Bok szklany
4 – Uchwyt szyby frontowej
5 – Kątownik dwuramienny do mocowania szyb (do G.
Cube 1.3 – łączenie środkowej części szyby fontowej
z półką szklaną górną)
6 - Kątownik trójramienny do mocowania szyb (do łącze-
nia szyby fontowej z bokiem szklanym)
1 2
4
Instrukcja obsługi GASTROLINE CUBE
Rys.4 Regulacja wysokości haka
1 – Hak
1
2 – Rurka peszla osłaniająca przewód lampy
3 – Profil PCV maskujący słupek pionowy stelaża
2
3
Zmieniając położenie wysokości haka należy lekko odchylić profil PCV
i przeciągnąć rurkę peszla w odpowiednie położenie. Następnie należy
wyciągnąć hak ze stelaża i umieścić we właściwym położeniu i pod
odpowiednim kątem.
7 – Nakrętka kołpakowa śruby
8 – Podkładka silikonowa
9 – Podkładka plastyfikatowa
10 – Śruba
11 – Stelaż wewnętrzny
12 – Półki ekspozycyjne szklane (stelaża)
13 – Bumbon
14 – Blat wewnętrzny
3

Rys.6 Panel sterowania

1 – Wyłącznik główny (załącza/wyłącza agregat urzą-
dzenia)
2 – Wyłącznik oświetlenia
3 – Panel termostatu (regulatora temperatury) (szcze-
góły obsługi w Rozdziale nr 7 str.10 i 11)
pl
