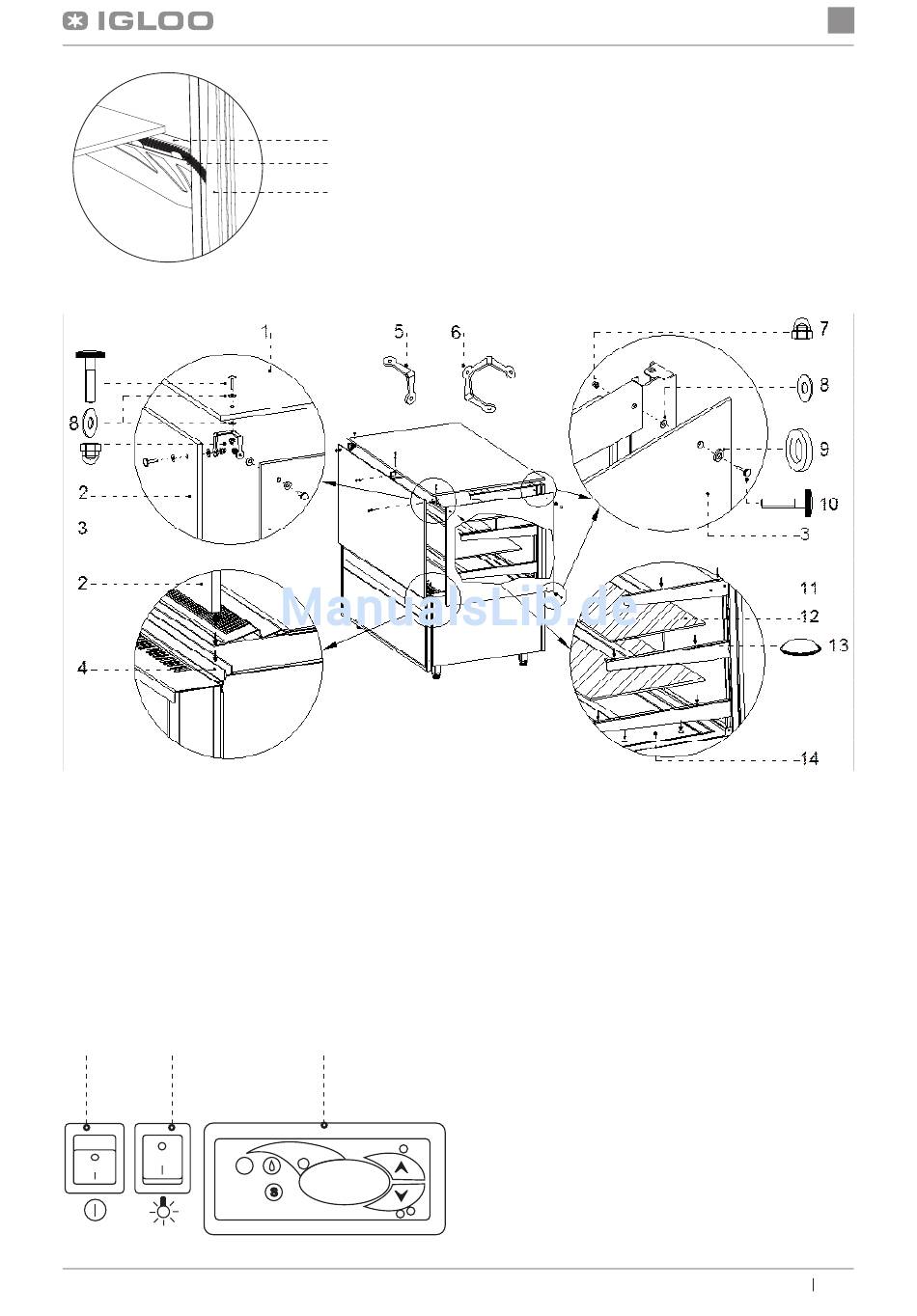

Рис.5 Крепление стеклянных элементов
1 – Полка стеклянная верхняя
2 – Фронтальное стекло
3 – Стеклянная боковина
4 – Держатель фронтального стекла
5 – Угольник двухсторонний для крепления стёкол
(для G. Cube 1.3 – соединение центральной части
фронтального стекла со стеклянной верхней
полкой)
6 – Угольник трехсторонний для крепления стёкол
(для соединения фронтального стекла со
стеклянной боковиной)
1 2
www.igloo.pl
Рис.4 Регулирование высоты крюка
1 – Крюк
1
2 – Изоляционная трубка, предохраняющая провод лампы
3 – Профиль ПВХ, маскирующий вертикальную колонну стеллажа
2
3
Изменяя положение высоты крюка следует легко отвести профиль
ПВХ и протянуть изоляционную трубку в соответствующее
положение. Затем следует вытащить крюк из стеллажа и
поместить его в соответствующем положении и под нужным углом.
7 – Колпачная гайка винта
8 – Силиконовая прокладка
9 – Прокладка пластификатовая
10 – Винт
11 – Внутренний стеллаж
12 – Полки экспозиционные стеклянные (стеллажа)
13 – Бампер
14 – Внутренняя столешница
3
Инструкция По Бслуживанию GASTROLINE CUBE
Рис.6 Панель управления
1 – Главный выключатель (включает/выключает
агрегат устройства)
2 – Выключатель освещения
3 – Панель термостата (регулятора температуры)
(подробности по обслуживанию в Разделе № 7
стр.43 и 44)
ru
37
