Sorel STDC V1 Montageanweisung Und Bedienanleitung Seite 18

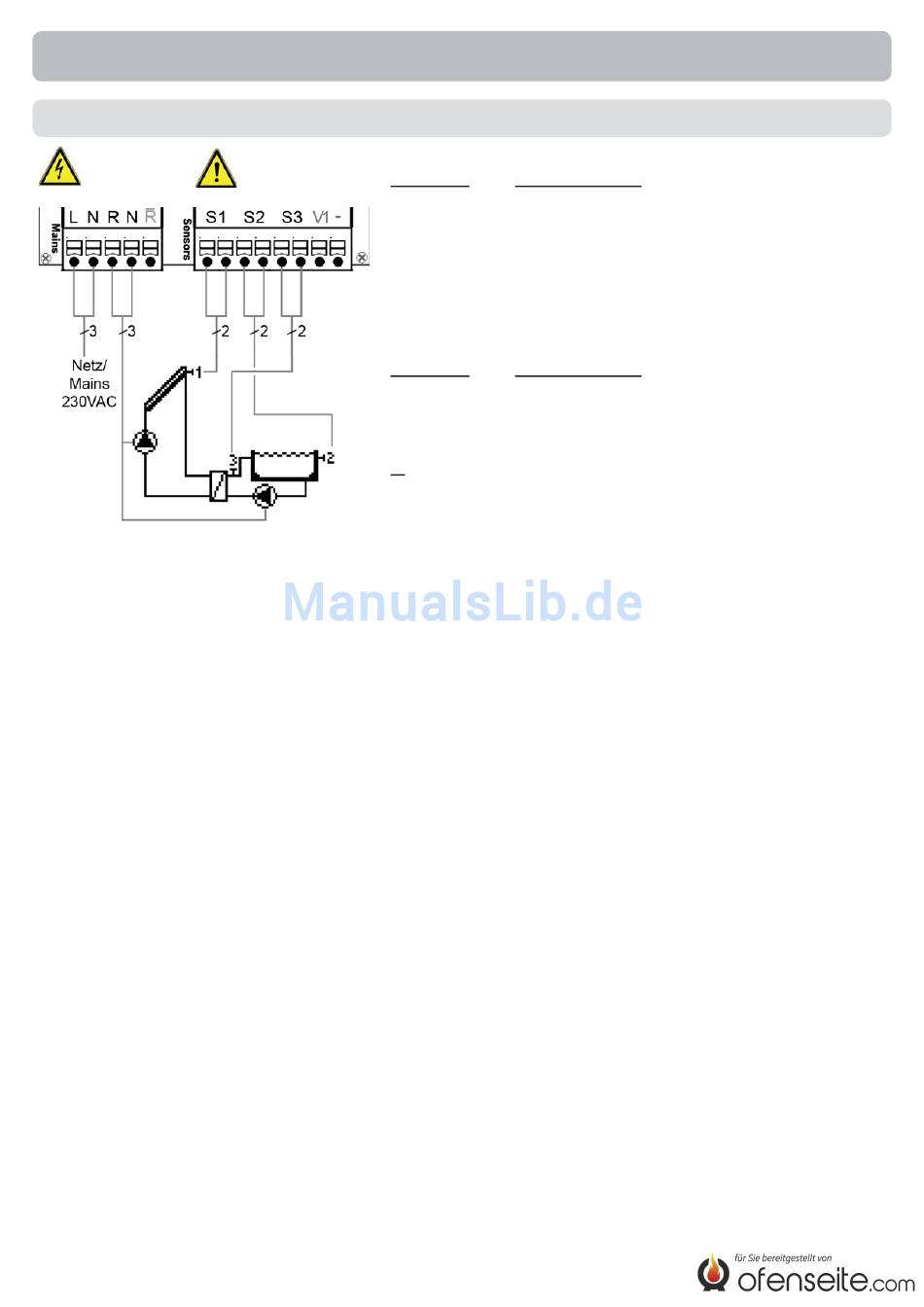

D.9 Solar mit Wärmetauscher und Pool
Netzseite
230VAC
Gefahr
Achtung
Beide Pumpen werden am glei-
chen Relais angeschlossen.
18
Installation
Kleinspannungen max. 12VAC/DC
Sensorseite
Klemme:
max. 12V
S1 (2x)
S2 (2x)
S3 (2x)
Die Polung der Fühler S1-S3 ist beliebig.
V1 / -
Netzspannungen 230VAC 50-60Hz
Klemme:
L
N
R
N
R
Der Anschluss der Schutzleiter PE erfolgt an der beilie-
genden Klemme!
Anschluss für:
Fühler 1 Kollektor
Fühler 2 Pool
Fühler 3 Sekundärkreis
0-10V oder PWM +/- (STDC Version 3+4)
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Pumpe Außenleiter L
Pumpe Neutralleiter N
Öffnerkontakt (STDC Version 1+3)
