Speicherumladung - Sorel STDC V1 Montageanweisung Und Bedienanleitung

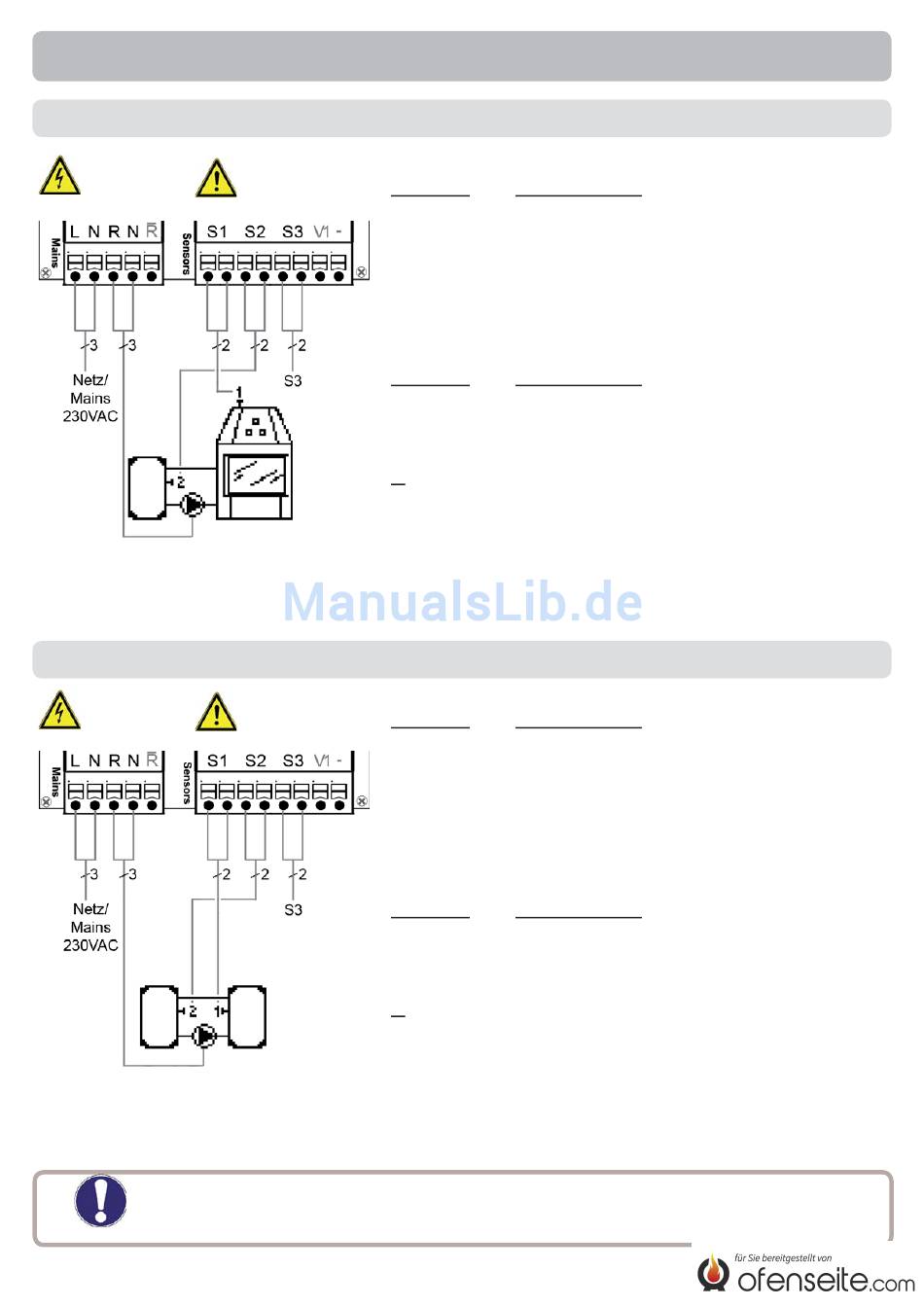

D.3 Feststoff mit Speicher
Netzseite
230VAC
Gefahr
Achtung
D.4

Speicherumladung

Netzseite
230VAC
Gefahr
Achtung
Die Wärmeabgabe erfolgt von Speicher 1 nach Speicher 2
Achtung
Installation
Kleinspannungen max. 12VAC/DC
Sensorseite
Klemme:
max. 12V
S1 (2x)
S2 (2x)
S3 (2x)
Die Polung der Fühler S1-S3 ist beliebig.
V1 / -
Netzspannungen 230VAC 50-60Hz
Klemme:
L
N
R
N
R
Der Anschluss der Schutzleiter PE erfolgt an der beilie-
genden Klemme!
Kleinspannungen max. 12VAC/DC
Sensorseite
Klemme:
max. 12V
S1 (2x)
S2 (2x)
S3 (2x)
Die Polung der Fühler S1-S3 ist beliebig.
V1 / -
Netzspannungen 230VAC 50-60Hz
Klemme:
L
N
R
N
R
Der Anschluss der Schutzleiter PE erfolgt an der beilie-
genden Klemme!
Anschluss für:
Fühler 1 Feststoffkessel
Fühler 2 Speicher
Fühler 3 (optional)
0-10V oder PWM +/- (STDC Version 3+4)
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Pumpe Außenleiter L
Pumpe Neutralleiter N
Öffnerkontakt (STDC Version 1+3)
Anschluss für:
Fühler 1 Speicher 1
Fühler 2 Speicher 2
Fühler 3 (optional)
0-10V oder PWM +/- (STDC Version 3+4)
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Pumpe Außenleiter L
Pumpe Neutralleiter N
Öffnerkontakt (STDC Version 1+3)
15
