7.2.7. - Drehzahl bei „Ein"
In diesem Menü wird die Berechnungsgrundlage der angezeigten Drehzahl geändert.
Wird z.B. 30% hier angegeben, so wird bei Anlegen der unter „PWM Ein" / „0-10V Ein"
eingestellten Frequenz/Spannung angezeigt, das 30% Drehzahl vorliegen. Bei Anle-
gen der Spannung/Frequenz von PWM Max / 0-10V Max wird 100% Drehzahl ange-
zeigt. Zwischenwerte werden entsprechend errechnet.
Einstellbereich: 10 bis 90 % / Voreinstellung: 30 %
Diese Funktion beeinfl usst nicht die Regelung, sondern lediglich
die Anzeige auf dem Statusbildschirm.
Achtung

7.2.8. - Signal anzeigen

Stellt in einer grafi schen und Textübersicht das eingestellte Pumpensignal dar.

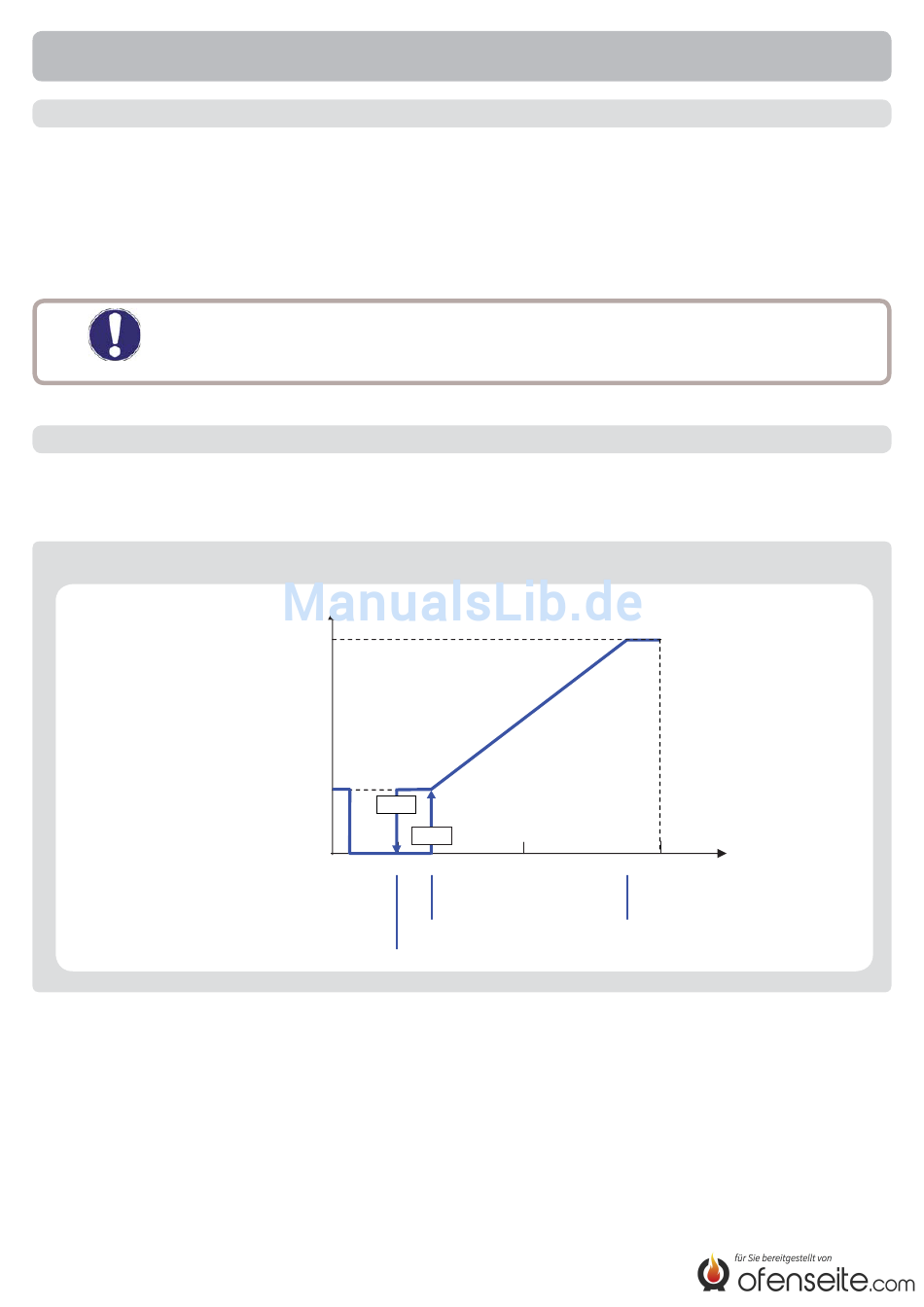

7.2.8a Beispiel für Pumpeneinstellungen
0-5% Kabelbruchdetektion
5-20% Stop
25% Start
25-90% Regelbereich
36
Sonderfunktionen
Drehzahl
Max rpm
Min rpm
Stop
Start
0
20% 25%
5%
PWM ein >=25%
PWM aus 5% - 20%
50%
100%
90%
PWM max <=90%
PWM-Signal (%)
