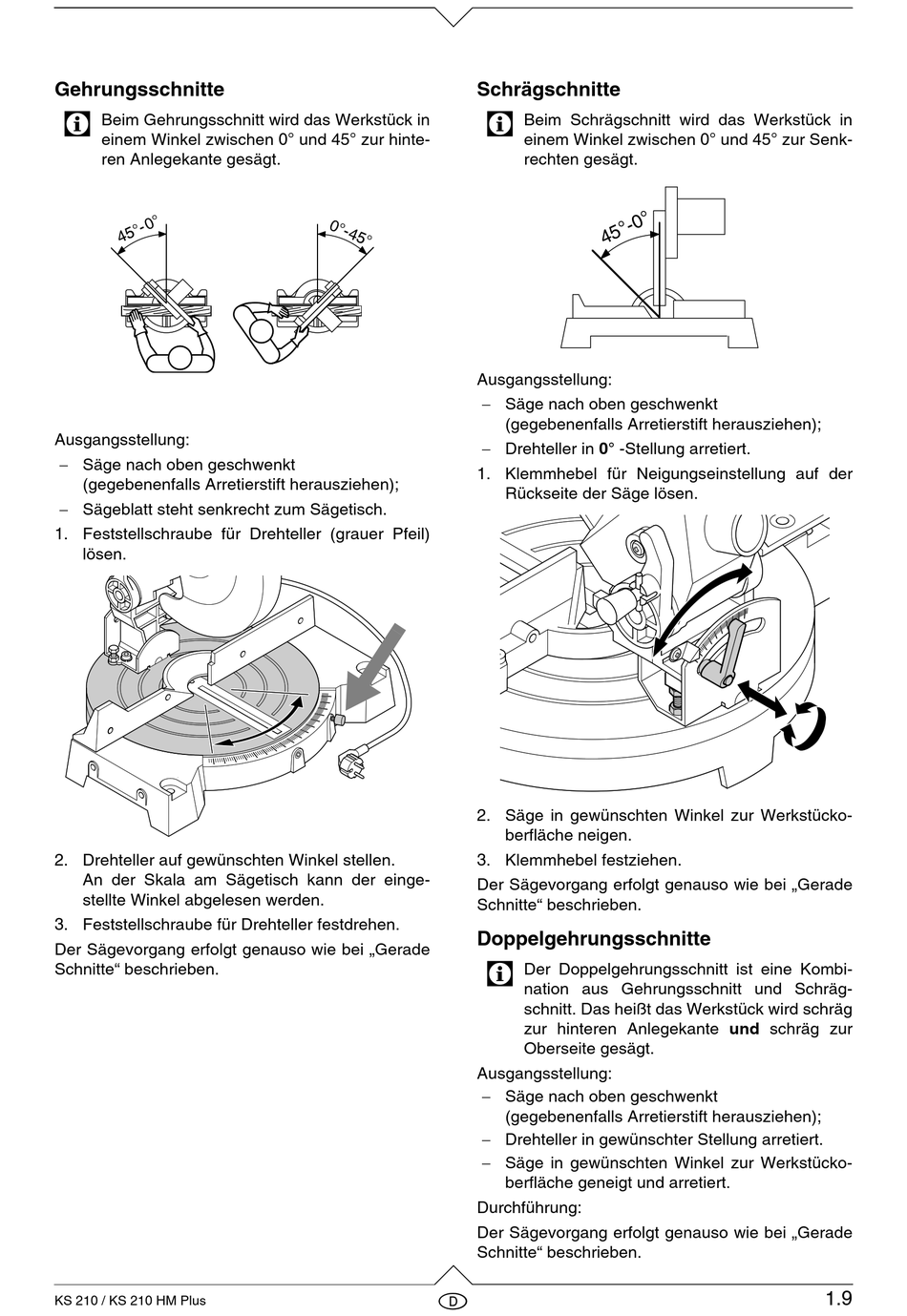

Gehrungsschnitte
3
Beim Gehrungsschnitt wird das Werkstück in
einem Winkel zwischen 0° und 45° zur hinte-
ren Anlegekante gesägt.
Ausgangsstellung:
− Säge nach oben geschwenkt
(gegebenenfalls Arretierstift herausziehen);
− Sägeblatt steht senkrecht zum Sägetisch.
1. Feststellschraube für Drehteller (grauer Pfeil)
lösen.
2. Drehteller auf gewünschten Winkel stellen.
An der Skala am Sägetisch kann der einge-
stellte Winkel abgelesen werden.
3. Feststellschraube für Drehteller festdrehen.
Der Sägevorgang erfolgt genauso wie bei „Gerade
Schnitte" beschrieben.
KS 210 / KS 210 HM Plus
Schrägschnitte
3
Beim Schrägschnitt wird das Werkstück in
einem Winkel zwischen 0° und 45° zur Senk-
rechten gesägt.
Ausgangsstellung:
− Säge nach oben geschwenkt
(gegebenenfalls Arretierstift herausziehen);
− Drehteller in 0° -Stellung arretiert.
1. Klemmhebel für Neigungseinstellung auf der
Rückseite der Säge lösen.
2. Säge in gewünschten Winkel zur Werkstücko-
berfläche neigen.
3. Klemmhebel festziehen.
Der Sägevorgang erfolgt genauso wie bei „Gerade
Schnitte" beschrieben.

Doppelgehrungsschnitte

3
Der Doppelgehrungsschnitt ist eine Kombi-
nation aus Gehrungsschnitt und Schräg-
schnitt. Das heißt das Werkstück wird schräg
zur hinteren Anlegekante und schräg zur
Oberseite gesägt.
Ausgangsstellung:
− Säge nach oben geschwenkt
(gegebenenfalls Arretierstift herausziehen);
− Drehteller in gewünschter Stellung arretiert.
− Säge in gewünschten Winkel zur Werkstücko-
berfläche geneigt und arretiert.
Durchführung:
Der Sägevorgang erfolgt genauso wie bei „Gerade
Schnitte" beschrieben.
