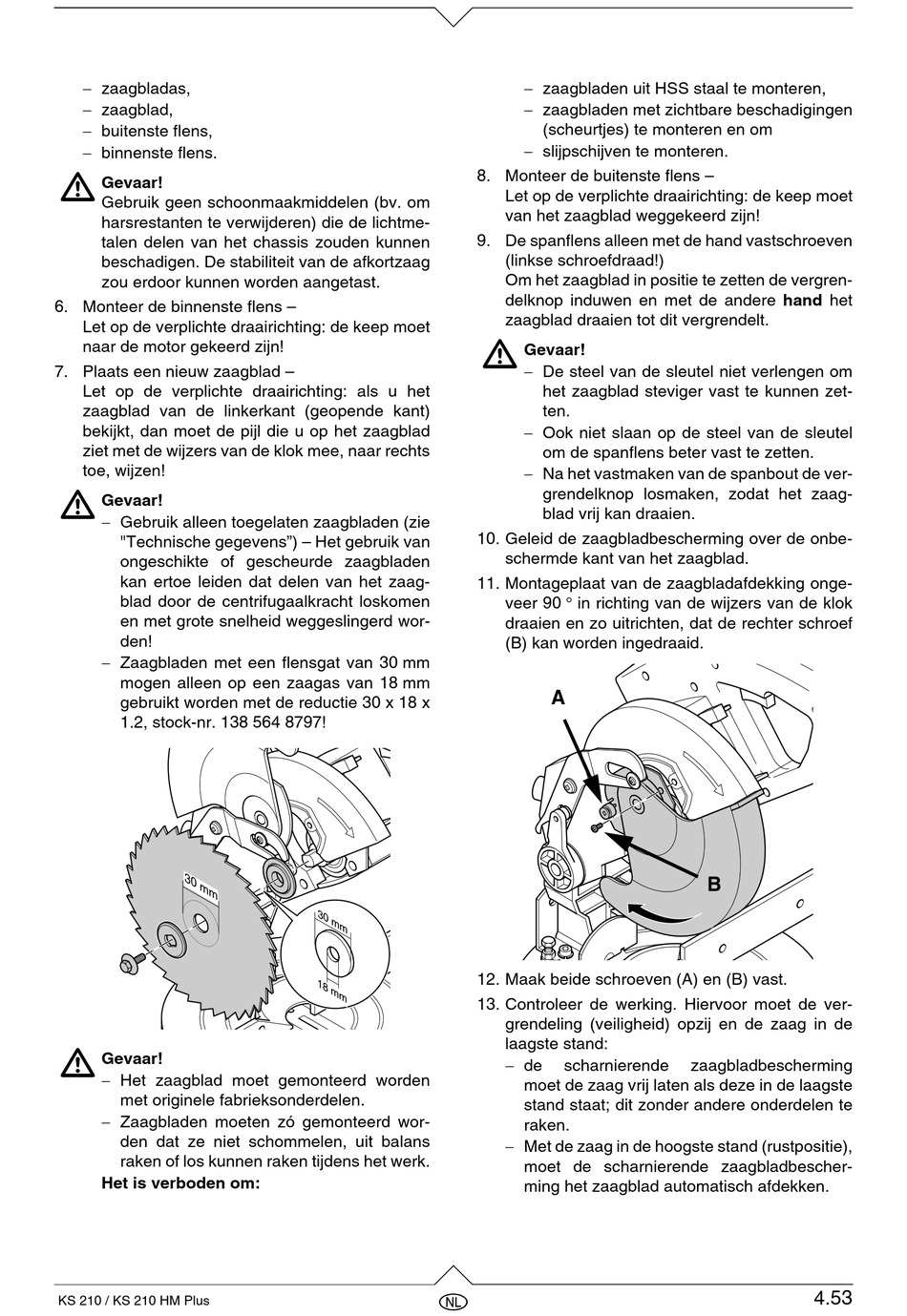

Elektra Beckum KS 210 Betriebsanleitung Seite 53

− zaagbladas,
− zaagblad,
− buitenste flens,
− binnenste flens.
A
Gevaar!
Gebruik geen schoonmaakmiddelen (bv. om
harsrestanten te verwijderen) die de lichtme-
talen delen van het chassis zouden kunnen
beschadigen. De stabiliteit van de afkortzaag
zou erdoor kunnen worden aangetast.
6. Monteer de binnenste flens –
Let op de verplichte draairichting: de keep moet
naar de motor gekeerd zijn!
7. Plaats een nieuw zaagblad –
Let op de verplichte draairichting: als u het
zaagblad van de linkerkant (geopende kant)
bekijkt, dan moet de pijl die u op het zaagblad
ziet met de wijzers van de klok mee, naar rechts
toe, wijzen!
A
Gevaar!
− Gebruik alleen toegelaten zaagbladen (zie
"Technische gegevens") – Het gebruik van
ongeschikte of gescheurde zaagbladen
kan ertoe leiden dat delen van het zaag-
blad door de centrifugaalkracht loskomen
en met grote snelheid weggeslingerd wor-
den!
− Zaagbladen met een flensgat van 30 mm
mogen alleen op een zaagas van 18 mm
gebruikt worden met de reductie 30 x 18 x
1.2, stock-nr. 138 564 8797!
3 0
m m
A
Gevaar!
− Het zaagblad moet gemonteerd worden
met originele fabrieksonderdelen.
− Zaagbladen moeten zó gemonteerd wor-
den dat ze niet schommelen, uit balans
raken of los kunnen raken tijdens het werk.
Het is verboden om:
KS 210 / KS 210 HM Plus
8. Monteer de buitenste flens –
9. De spanflens alleen met de hand vastschroeven
A
10. Geleid de zaagbladbescherming over de onbe-
11. Montageplaat van de zaagbladafdekking onge-
3 0
m m
12. Maak beide schroeven (A) en (B) vast.
1 8
m m
13. Controleer de werking. Hiervoor moet de ver-
− zaagbladen uit HSS staal te monteren,
− zaagbladen met zichtbare beschadigingen
(scheurtjes) te monteren en om
− slijpschijven te monteren.
Let op de verplichte draairichting: de keep moet
van het zaagblad weggekeerd zijn!
(linkse schroefdraad!)
Om het zaagblad in positie te zetten de vergren-
delknop induwen en met de andere hand het
zaagblad draaien tot dit vergrendelt.
Gevaar!
− De steel van de sleutel niet verlengen om
het zaagblad steviger vast te kunnen zet-
ten.
− Ook niet slaan op de steel van de sleutel
om de spanflens beter vast te zetten.
− Na het vastmaken van de spanbout de ver-
grendelknop losmaken, zodat het zaag-
blad vrij kan draaien.
schermde kant van het zaagblad.
veer 90 ° in richting van de wijzers van de klok
draaien en zo uitrichten, dat de rechter schroef
(B) kan worden ingedraaid.
A
grendeling (veiligheid) opzij en de zaag in de
laagste stand:
− de
scharnierende
moet de zaag vrij laten als deze in de laagste
stand staat; dit zonder andere onderdelen te
raken.
− Met de zaag in de hoogste stand (rustpositie),
moet de scharnierende zaagbladbescher-
ming het zaagblad automatisch afdekken.
B
zaagbladbescherming
4.53
