Objektivkappe
PC-Schnittstellenkabel
(seriell)
EZ Finder
II-Reflexvisier
Zenitspiegel
(nur bei
Refraktoren
und Mak-Cass)
Okulare
DC-Netzkabel
Kollimationskappe
(nur bei Spiegelteleskopen)

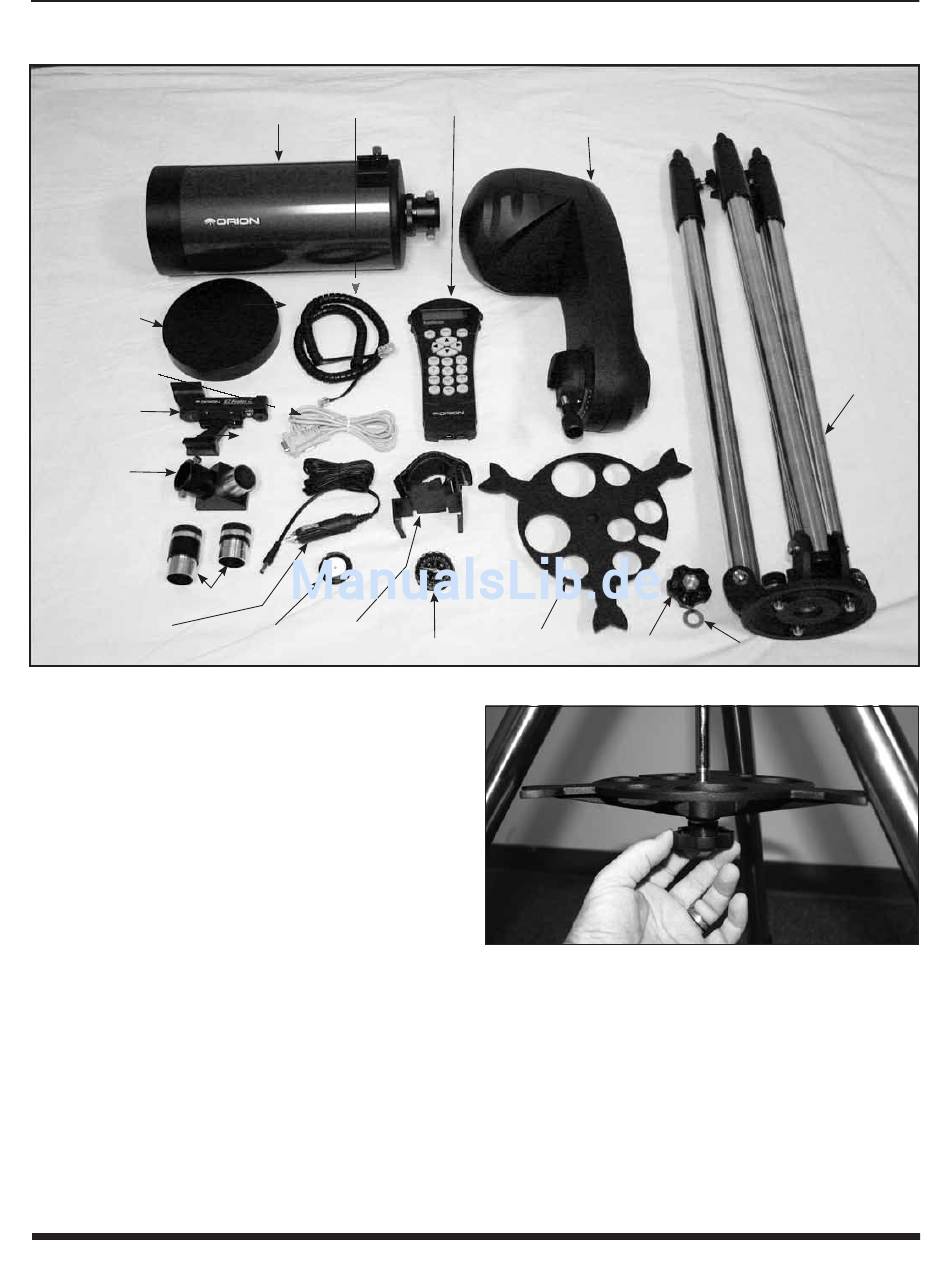

abbildung 2. Enthaltene Komponenten des StarSeeker IV GoTo Teleskops. (StarSeeker IV 127 mm Mak-Cass gezeigt)
1
L-Winkel (nur Montierung #13165)
1
Kamera Fernauslöser- (SNAP-) Kabel
(nur Montierung #13165)
Öffnen Sie den Versandkarton und prüfen Sie mithilfe der
oben angegebenen Teileliste und Abbildung 2, ob alle
Teile vorhanden sind. Nehmen Sie alle Zubehörteile aus
ihren einzelnen Kisten und Taschen. Denken Sie daran, die
Originalverpackung aufzubewahren, falls Sie das Teleskop zu
Orion zur Reparatur während der Garantiezeit zurückschicken
müssen oder es während der 30-Tage-Rückgabefrist
zurückgeben möchten. Insbesondere im letztgenannten
Fall ist die Originalverpackung erforderlich. Sollte etwas
fehlen, wenden Sie sich an den Orion-Kundendienst unter
+1 (800) 676-1343, oder support@telescope.com.
Montage
Einrichten des Stativs und des Montierungsarms
1.
Stellen Sie die Stativbeine aufrecht auf den Boden, und
spreizen Sie sie so weit wie möglich auseinander.
2.
Entfernen Sie den Drehgriff und die Unterlegscheibe vom
unteren Ende der Haltestange des Stativs. Schieben
Sie die Zubehörablage auf den mittleren Schaft; die
flache Seite der Ablage sollte nach oben zeigen. Stellen
4
Kabel der
Handsteuerung
Optikrohr
Halterung
Handsteuerung
SynScan
Handsteuerung
Montierungsarm
Zubehörablage/
Kompass
Stativbeinspreizer
abbildung 3. Installieren Sie die Zubehörablage/ den
Stativbeinspreizer vor dem Anbringen des Montierungsarms.
Sie sicher, dass die Aussparung an jedem der drei
Arme an einem Stativbein anliegen. Platzieren Sie
die Unterlegscheibe auf dem Mittelstützschaft gegen
die Ablage und schrauben Sie dann den Drehgriff
wieder auf den Schaft bis er fest ist (Abbildung 3). Die
Zubehörablage bietet zusätzliche Stabilität für das Stativ
und hat Löcher für Okulare und anderes Zubehör.
3.
Setzen Sie die Basis des Montierungsarms auf die
obere Platte des Stativs, wobei die drei Löcher an der
Unterseite der Armbasis mit den drei Schrauben in der
oberen Platte ausgerichtet sein müssen (Abbildung 4A).
Drehknopf
Unterlegscheibe
Mittelstütze
Stativ
