Orion

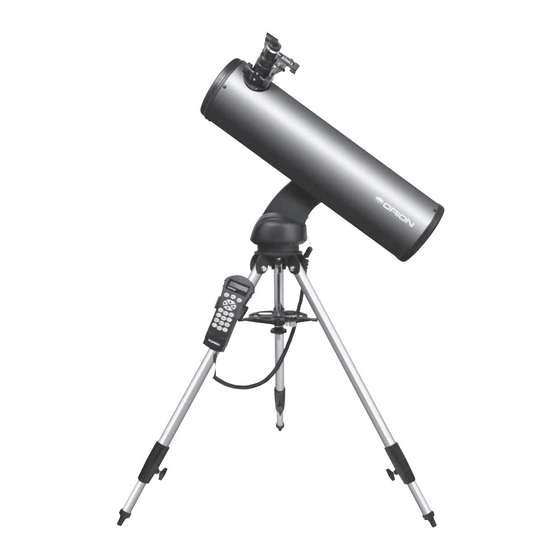

#13159 StarSeeker IV 114mm Spiegelteleskop #13162 StarSeeker IV 102mm Mak-Cass
#13160 StarSeeker IV 130mm Spiegelteleskop #13163 StarSeeker IV 127mm Mak-Cass
#13161 StarSeeker IV 150mm Spiegelteleskop #13164 StarSeeker IV 80mm Refraktor
#13165 StarSeeker IV Montierung mit GoTo Handsteuerung

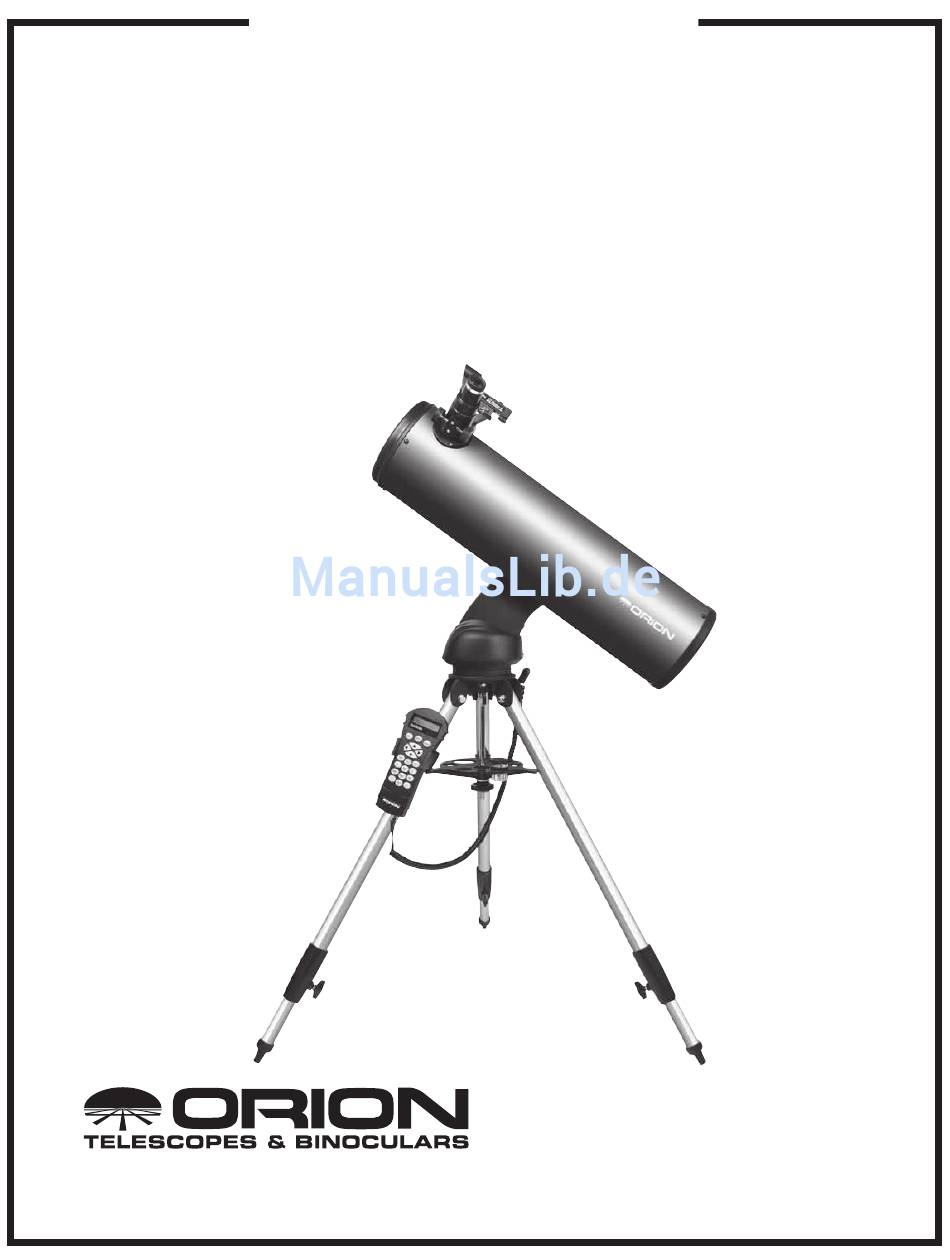

Außergewöhnliche optische Produkte für Endverbraucher seit 1975
BedIenunGSanleITunG
StarSeeker
©
Teleskope
#13161
IV GoTo
™
Kundendienst:
www.OrionTelescopes.com/contactus
Unternehmenszentrale:
89 Hangar Way, Watsonville CA 95076 - USA
IN 542 Rev. A 06/15
Inhaltsverzeichnis
Verwandte Anleitungen für Orion 13159
Inhaltszusammenfassung für Orion 13159
- Seite 1 © ™ Teleskope #13159 StarSeeker IV 114mm Spiegelteleskop #13162 StarSeeker IV 102mm Mak-Cass #13160 StarSeeker IV 130mm Spiegelteleskop #13163 StarSeeker IV 127mm Mak-Cass #13161 StarSeeker IV 150mm Spiegelteleskop #13164 StarSeeker IV 80mm Refraktor #13165 StarSeeker IV Montierung mit GoTo Handsteuerung...
- Seite 2 Optikrohr 1,25"-Zubehöradapter (32 mm) EZ Finder II-Reflexvisier Einstellknopf für die Vorspannung der Höheneinstellung Montierungsarm Batteriefach Okular, 23 mm Schwalbenschwanz- Montagestange Zenitspiegel Fokussierrad Kompass Okular, 10mm Zubehörablage/ GoTo- Stativbeinspreizer Handsteuerung Stativ abbildung 1. Teile des StarSeeker IV (127mm Maksutov-Cassegrain gezeigt)
-
Seite 3: Inhaltsverzeichnis
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Herzlichen Glückwunsch zum Kauf eines Orion StarSeeker IV GoTo-Teleskops! Das einfach zu Teileliste . -
Seite 4: Montage
3. Installieren Sie die Zubehörablage/ den Fall ist die Originalverpackung erforderlich. Sollte etwas Stativbeinspreizer vor dem Anbringen des Montierungsarms. fehlen, wenden Sie sich an den Orion-Kundendienst unter +1 (800) 676-1343, oder support@telescope.com. Sie sicher, dass die Aussparung an jedem der drei Arme an einem Stativbein anliegen. - Seite 5 abbildung 5. A) Wickeln Sie das Band um ein Stativbein und ziehen Sie es fest an bevor Sie es befestigen . B) Die installierte Handsteuerungshalterung. Drehen Sie die drei Knöpfe unter der oberen Stativplatte im Uhrzeigersinn bis sie fest sind (Abbildung 4B). Befestigen Sie Handsteuerungshalterung an einem Stativbein.
- Seite 6 Befestigung des Teleskoprohrs am Montierungsarm Lockern Sie die Rohrverriegelungsbolzen so weit, bis Schraubenspitze nicht mehr in den Sattelsteckplatz herausragt.(Abbildung 7). Schieben Sie die Schwalbenschwanzleiste des Tubus in den Sattel auf dem Montierungsarm und sichern Sie sie durch Anziehen der Rohrverriegelungsbolzen. Beachten Sie, dass Sie wählen können, ob der Rohrverriegelungsbolzen nach oben oder um 180 Grad gedreht nach unten positioniert werden soll.
- Seite 7 Batteriefachdeckel Kerbe abbildung 8. Anbringen des Zenitspiegels (Refraktor und Maksutov-Cassegrain-Modelle). abbildung 10. A) Zur Installation der CR2032-Batterie im EZ Finder II, drehen Sie ihn um und entfernen Sie den Batteriefachdeckel. B) Setzen Sie die Batterie mit dem positiven (+) Pol nach oben ein, wie gezeigt. Sichtfenster des Reflexvisiers EIN/AUS...
-
Seite 8: Lernen Sie, Wie Sie Ez-Finder, Okulare Und
Schließen Sie dann das Batteriefach wieder, indem Sie Roter Punkt es festdrücken. Sollte die CR2032-Batterie jemals ausgetauscht werden müssen, können Sie in vielen Geschäften, die kleine Batterien führen, Ersatz erwerben oder auch im Internet. Um die Gabelhalterung am EZ Finder II-Reflexvisier zu befestigen, lösen Sie die beiden Rändelschrauben an der unteren Schiene des EZ Finder II-Reflexvisiers. -
Seite 9: Okulare Und Vergrößerung
Okulare werden üblicherweise durch ihre Brennweite und den Durchmesser ihrer Steckhülse bezeichnet. Die Brennweite ist in der Regel auf dem Okulargehäuse vermerkt. Die beiden enthaltenen Okulare haben einen 1,25" (32 mm) Laufdurchmesser. Eines hat eine Brennweite von 23 mm und das andere 10 mm. -
Seite 10: Fokussieren
Vergrößerung, die erreicht werden kann. Die allgemeine mit einem optionalen AC/DC-Adapter oder einer 12V DC Regel ist, dass Sie pro Millimeter Öffnung vernünftigerweise Feldbatterie wie der Orion Dynamo Pro betreiben. Ein DC 2x so hoch gehen können (mit optionalem Okular und Auto-Zigarettenanzünderkabel ist im Lieferumfang enthalten, möglicherweise einer Barlow-Linse). - Seite 11 Navigationstasten Die Navigationstasten (Oben, Unten, Links, Rechts) geben dem Benutzer bei fast jedem Betriebsvorgang die vollständige Kontrolle über die Montierung. Diese Steuerelemente sind gesperrt, wenn das Teleskop zu einem Objekt schwenkt. Die Navigationstasten sind beim erstmaligen Ausrichten der Montierung, beim Zentrieren von Objekten im Sichtfeld des Display Okulars, beim Schwenken und beim manuellen Navigieren sehr hilfreich.
-
Seite 12: Erstmalige Einrichtung
Hinweis: Die Koordinaten für Länge und Breite N (0˚) müssen in Grad und Bogenminuten eingegeben werden. Wenn in Ihrem Atlas oder einen anderen Nachschlagewerk Koordinaten in Dezimalwerten (315˚) (45˚) angegeben werden (z. B. Breite = 36,95 N), müssen Sie diese Werte in Grad und Bogenminuten umrechnen (z. -
Seite 13: Montierung Bewegen
GoTo Stern-ausrichtung Starten Sie die Ausrichtung der Montierung. Jetzt zeigt der Bildschirm "Begin Alignment? (Ausrichtung beginnen?)" Sie werden aufgefordert, 1) YES (JA) oder Damit Ihr StarSeeker IV GoTo-Teleskop Objekte am Himmel 2) NO (NEIN) auszuwählen. Drücken Sie die Taste „1“ genau lokalisieren und sich darauf ausrichten kann, muss oder ENTER (EINGABE), um den Ausrichtungsvorgang es zunächst an bekannten Positionen (Sternen) am Himmel... -
Seite 14: Hellster Stern-Ausrichtung
Sie die Halterung von Hand bewegen. Sie können Hellster Stern-ausrichtung auch die Geschwindigkeit ändern, wie im Abschnitt Ausrichten am ersten Stern Montierung bewegen beschrieben wurde. Wählen Sie „Brightest Star“ (Hellster Stern) als Ausrichtungsmethode. Drücken Sie auf die Taste Nun wird auf dem Display „Ctr. to eyepiece" (im Okular „ENTER (EINGABE)“. -
Seite 15: 2-Stern-Ausrichtung
Handsteuerung erneut das Ausrichtungsmenü. Doppelsterne: 55 bekannte Doppelsterne Drücken Sie die Taste (ESC) zweimal, bis die SynScan Veränderliche: 20 bekannte Veränderliche Sterne Handsteuerung CHOOSE MENU (Menü wählen) anzeigt. Benutzerobjekte: Bis zu 25 benutzerdefinierte Objekte Abbrechen des Ausrichtungsvorgangs können gespeichert werden Sie können bei der Ausrichtung, während die Montierung auswählen von Objekten eine Schwenkbewegung ausführt, die Taste „ESC... -
Seite 16: Auswählen Mit Den Objekttyp- Oder Menü-Tastenkombinationen
Falls die Handsteuerung das Objekt nicht identifizieren auswählen mit den Objekttyp- oder Menü- kann, wird auf dem Display „No object found (Kein Tastenkombinationen OBJECT (OBJEKT) – Mit der OBJECT (OBJEKT)-Taste öffnen Objekt gefunden)“ angezeigt. Sie den Objektkatalog, über den Sie vollständigen Zugriff auf Wenn ein Objekt innerhalb des 5-Grad-Bereichs über 42.900 Himmelsobjekte in der Datenbank haben. -
Seite 17: Setup-Funktionen
Sie können die neueste Firmware-Version auf der Website Funktionen, die Ihnen zur Verfügung stehen und deren Zwecke. von Orion finden und die Handsteuerung leicht aktualisieren. Daten (Datum): Hier können Sie das bei der Ersteinrichtung Gehen Sie auf die Seite für Ihr spezielles Teleskop auf unserer eingestellte Datum ändern. -
Seite 18: Anhang A: Synscan-Menüstruktur
In diesem Handbuch werden nur die wichtigsten Funktionen im Detail erklärt, damit Sie einfach mit Ihrem StarSeeker-Teleskop die Beobachtung beginnen können. Für weitere Informationen können Sie die neueste Version des technischen Handbuchs der SynScan V4 auf der Orion-Website herunterladen. -
Seite 20: Anhang C - Sternkarten
anhang C - Sternkarten (für die auswahl der ausrichtungssterne) NORD SÜD FRÜHLING Anfang März 01:00 Uhr Ende März 00:00 Uhr Anfang April 00:00 Uhr* Ende April 23:00 Uhr* Anfang Mai 22:00 Uhr* Ende Mai 21:00 Uhr* Anfang Juni 20:00 Uhr (Dämmerung)* *Sommerzeit... - Seite 21 NORD SÜD SOMMER Anfang Juni 02:00 Uhr* Ende Juni 01:00 Uhr* Anfang Juli 00:00 Uhr* Ende Juli 23:00 Uhr* Anfang August 22:00 Uhr* Ende August 21:00 Uhr* Anfang September 20.00 Uhr (Dämmerung)* *Sommerzeit...
- Seite 22 NORD SÜD HERBST Anfang September 02:00 Uhr* Ende September 01:00 Uhr* Anfang Oktober 00:00 Uhr* Ende Oktober 23:00 Uhr* Anfang November 21:00 Uhr Ende November 20:00 Uhr Anfang Dezember 19:00 Uhr *Sommerzeit...
- Seite 23 NORD SÜD WINTER Anfang Dezember 02:00 Uhr Ende Dezember 01:00 Uhr Anfang Januar 00:00 Uhr Ende Januar 23:00 Uhr Anfang Februar 22:00 Uhr Ende Februar 21:00 Uhr Anfang März 20:00 Uhr...
- Seite 24 Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes & Binoculars für jedes Instrument, das unter diese Garantie fällt und sich als defekt erweist, entweder Ersatz leisten oder eine Reparatur durchführen, vorausgesetzt,...
