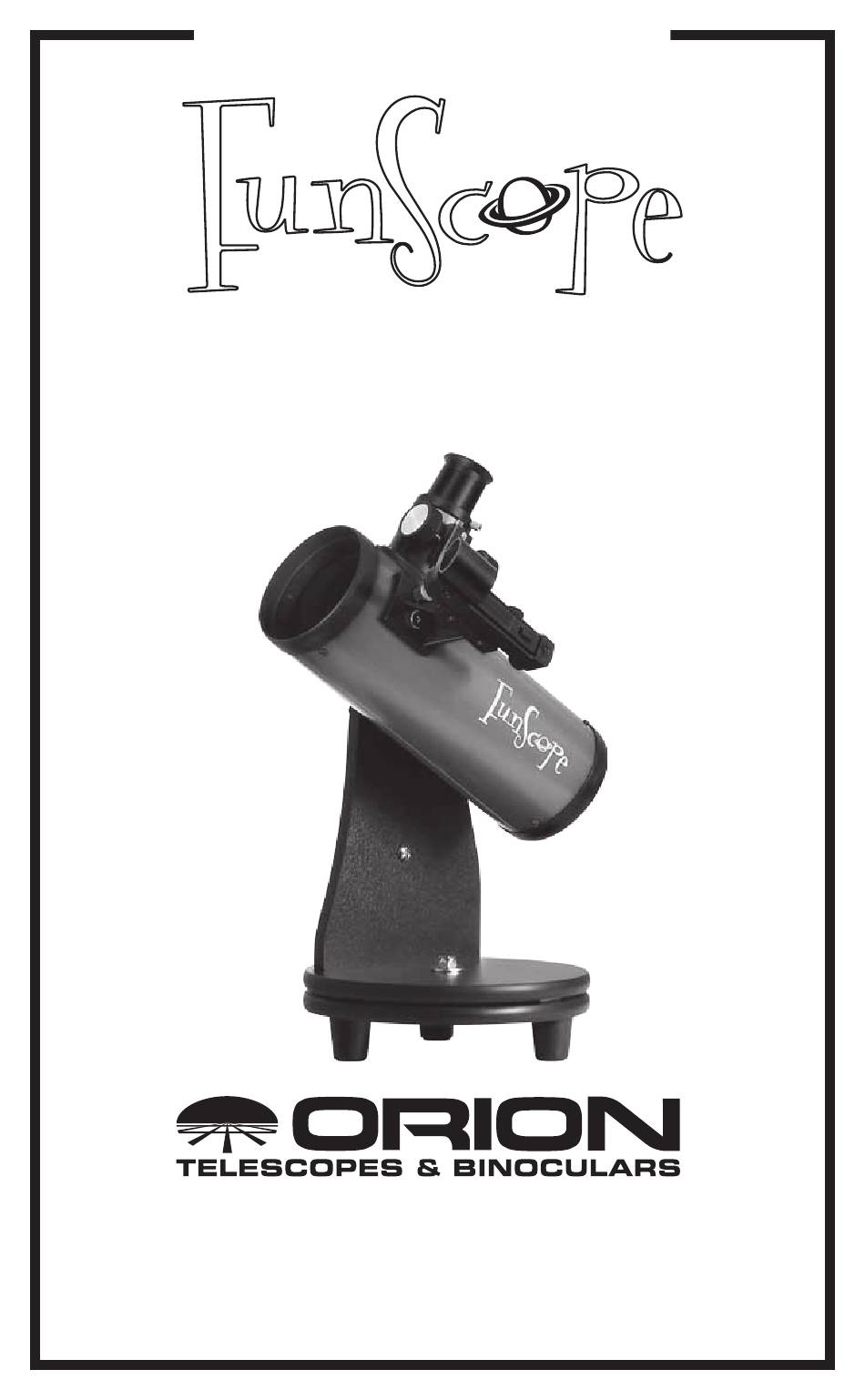

- Seite 1 BedieNuNgSaNleituNg FunSc pe Newton-Spiegelteleskop Nr. 10021 Außergewöhnliche optische Produkte für Endverbraucher seit 1975 Kundendienst: www.OrionTelescopes.com/contactus Unternehmenszentrale: 89 Hangar Way, Watsonville CA 95076 - USA IN 374 Rev. B 07/12...

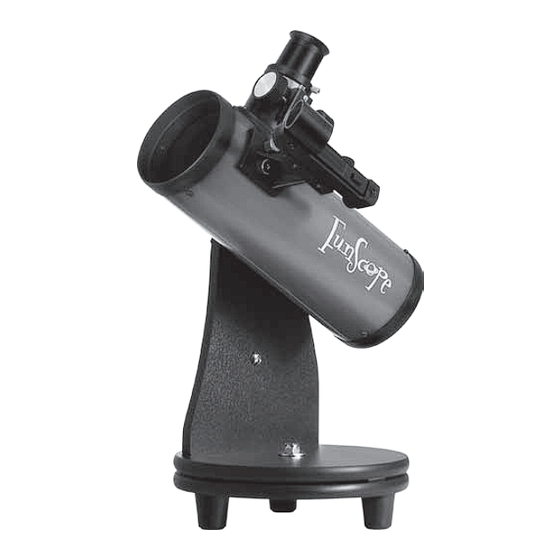

- Seite 2 Teile des FunScope-Teleskops Herzlichen Glückwunsch zum Kauf Ihres FunScope-Teleskops. Ihr neues FunScope-Teleskop ist einfach zu verwenden und wird (siehe Abbildung 1) fast vollständig montiert geliefert! Lediglich das Sucherfernrohr 20-mm-Okular: Das Okular ist der Teil des Teleskops, durch das Sie die und die Okulare müssen noch installiert werden.
-
Seite 3: Montage
einsetzen des Okulars Rändelschrauben Lockern Höhe zur Befestigung des Okulars (10). Setzen Chrom-Steckhülse 20-mm-Okulars Fokussierer (4) ein, und fixieren Sie es mit Hilfe der Rändelschrauben. Legen Sie das 10-mm-Okular (11) zum späteren Gebrauch beiseite. Ihr Teleskop ist nun vollständig montiert und sollte wie in Abbildung 1 dargestellt aussehen. - Seite 4 Verwenden des Reflexvisiers Knopf für die Das Reflexvisier (2) (Abbildung 7) Azimut-Einstellung Batteriefach projiziert einen winzigen roten Punkt Netzschalter auf eine Linse an der Vorderseite Instruments. Wenn durch das Reflexvisier schauen, scheint der rote Punkt im Raum zu schweben, sodass Sie selbst schwach leuchtende Weltraumobjekte lokalisieren können.
-
Seite 5: Anhang A: Kollimation (Ausrichten Der Spiegel)
Positionieren Sie, ohne das Teleskop zu bewegen, den roten Punkt mit Hilfe der Knöpfe Stellschrauben für die Azimut- (links/rechts) und Höheneinstellung (auf/ab) am Reflexvisier so, dass das Objekt im Okular zentriert ist (Abbildung 7). Wenn der rote Punkt auf dem Objekt in der Ferne zentriert ist, kontrollieren Sie, ob das Objekt weiterhin zentriert im Sichtfeld des Teleskops erscheint. - Seite 6 Einjährige eingeschränkte Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes & Binoculars für jedes Instrument, das unter diese Garantie fällt und sich als defekt erweist, entweder Ersatz...
