Orion SpaceProbe 130 mm EQ Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Bedienungsanleitung
Orion spaceProbe
™
130 mm eQ
Nr. 9851 Newton-Spiegelteleskop mit parallaktischer Montierung
Kundendienst:
www.OrionTelescopes.com/contactus
Unternehmenszentrale:
89 Hangar Way, Watsonville CA 95076 - USA
Außergewöhnliche optische Produkte für Endverbraucher seit 1975
IN 186 Rev. B 02/09
Inhaltsverzeichnis
Verwandte Anleitungen für Orion SpaceProbe 130 mm EQ
Inhaltszusammenfassung für Orion SpaceProbe 130 mm EQ
- Seite 1 Bedienungsanleitung Orion spaceProbe ™ 130 mm eQ Nr. 9851 Newton-Spiegelteleskop mit parallaktischer Montierung Kundendienst: www.OrionTelescopes.com/contactus Unternehmenszentrale: 89 Hangar Way, Watsonville CA 95076 - USA Außergewöhnliche optische Produkte für Endverbraucher seit 1975 IN 186 Rev. B 02/09...

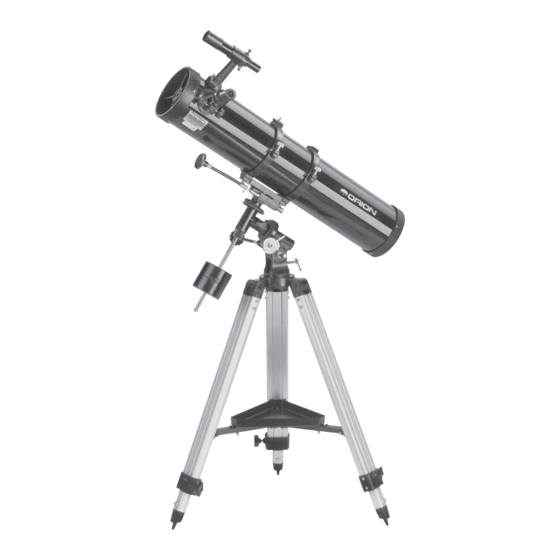

- Seite 2 Dek-Achse Primärspiegelzelle Dek-Einstellring RA-Arretierschraube Gegengewichtsstange Kollimations- schrauben (6) Arretierschraube für das Gegengewicht RA-Einstellring Gegengewicht Breitengradeinstellung Zeitlupensteuerungskabel für die RA-Achse Arretierschraube für die Azimut- Einstellung Zubehörablage Halterung der Zubehörablage Stativbeinarretierung abbildung 1. Darstellung des SpaceProbe 130 mm EQ-Teleskops und seiner Komponenten...
-
Seite 3: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres hochwertigen Orion-Teleskops. Ihr neues SpaceProbe 130 mm EQ-Teleskop wurde für das Beobachten astronomischer Objekte mit hoher Auflösung konzipiert. Dank seiner Präzisionsoptik und der parallaktischen Montierung werden Sie in der Lage sein, Hunderte von faszinierenden Himmelskörpern zu lokalisieren und zu beobachten, einschließlich der Planeten, des Mondes, und einer Vielzahl von Weltraumobjekten wie Galaxien, Nebeln und Sternhaufen. -
Seite 4: Ra-Einstellring
Zeitlupen- steuerungs- kabel für die Dek-Achse Dek- Arretierschraube Dek-Einstellring RA-Einstellring Arretierschraube für den RA-Einstellring Breitengradskala Zeitlupen- steuerungs- kabel für die RA-Achse Breitengrad- arretierung Breitengrad- einstellung abbildung 2. Die parallaktische Montierung des SpaceProbe 130 mm-Teleskops. 6. Ziehen Sie die Arretierschraube für das Gegengewicht noch 2. -
Seite 5: Erste Schritte
Halterung des Nylon-Rändel- Sucherfernrohrs schrauben Sucherfernrohr Spann- vorrichtung Ring für die Fokusarretierung abbildung 3a. Das 6x26-Sucherfernrohr mit Bildkorrektur abbildung 3b. Ziehen Sie die Spannvorrichtung zurück, und schieben Sie das Sucherfernrohr so in die Halterung, dass der O-Ring auf dem Ring der Halterung aufliegt. - Seite 6 abbildung 4a, 4b, 4c, 4d. Um eine ordnungsgemäße Funktion der parallaktischen Montierung zu gewährleisten, muss das Optikrohr des Teleskops sowohl auf der RA- als auch der Dek-Achse optimal ausbalanciert sein. (a) Lockern Sie die RA-Arretierschraube, und schieben Sie das Gegengewicht so an der Gegengewichtsstange entlang, dass ein perfektes Gleichgewicht mit dem Optikrohr herrscht.
-
Seite 7: Ausrichten Des Sucherfernrohrs
Die Ausrichtung des Sucherfernrohrs sollte vor jeder Verwendung überprüft werden. Dies können Sie auch problemlos bei Nacht durchführen, bevor Sie durch das Teleskop schauen. Wählen Sie dazu einen beliebigen hellen Stern oder Planeten aus, zentrieren Sie ihn im Teleskopokular, und passen Sie mit den Rändelschrauben die Ausrichtung des Sucherfernrohrs so lange an, bis der Stern oder Planet auch im Fadenkreuz des Sucherfernrohrs zentriert ist. - Seite 8 Beobachter der südlichen Hemisphäre können leider nicht auf einen hellen Stern nahe des Himmelssüdpols (HSP) zurückgreifen. Der Kleiner Wagen Polaris Australis (südliches Gegenstück zum Polarstern) besitzt (im Sternbild des Kleinen Bären) zwar einen Polabstand von 1° zum HSP, ist jedoch mit bloßem Auge Großer Wagen kaum zu erkennen (Magnitude 5,5).
- Seite 9 Fall ist. Die Gegengewichtsstange weist nach unten. Wenn südlich der Markierung „Dek = 0°“ sind negativ. das Teleskop in andere Richtungen geschwenkt wird, ändern sich Die Koordinaten für den Orion-Nebel werden beispielsweise diese Positionen jedoch. Angenommen, Sie möchten ein Objekt folgendermaßen in einem Sternatlas angegeben: beobachten, dass sich direkt über Ihrem Kopf im Zenit befindet.
-
Seite 10: Kollimieren Der Optik
Instrumenten wie dem LaserMate-Laserkollimator die Reflexion des Primärspiegels im Sekundärspiegel (wie in von Orion notwendig. Dank der Markierung müssen Sie den Abbildung 8d) zu zentrieren. Machen Sie sich keine Sorgen, wenn Primärspiegel nicht herausnehmen und die Mitte selbst kennzeichnen. - Seite 11 Unteres Ende des Reflektierende Markierung der Re exion Ihres Auges. Oberfläche der Primärspiegelmitte Okularauszugs des Kollimationskappe Markierung der Spiegelmitte Fokussierers für mehr Klarheit nicht dargestellt Re exion des Sekundär- spiegelhalters Kante des mit Streben Sekundär- spiegels Sekundär- spiegelhalter Re exion des Re exion des Primärspiegels Primärspiegelclips...
-
Seite 12: Technische Daten
Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes & Binoculars für jedes Instrument, das unter diese Garantie fällt und sich als defekt erweist, entweder Ersatz leisten oder eine Reparatur durchführen, vorausgesetzt, das Instrument wird ausreichend frankiert...
