4 Messumformer
4.3.3.2.

n-Punkt-Abgleich

Beim n-Punkt-Abgleich wird die Messgröße an den 3-6 Mess-
punkten an den Referenzwert angeglichen. Die Referenz-
bedingungen werden durch die Verwendung eines präzisen Druck-
gebers erreicht, der 5x genauer sein sollte als der Messumformer.
✓ Ein präziser Druckgeber (5x genauer als der Messumformer,
z. B. Präzisionsdruckgeber DPC von Testo industrial services)
steht zur Verfügung.

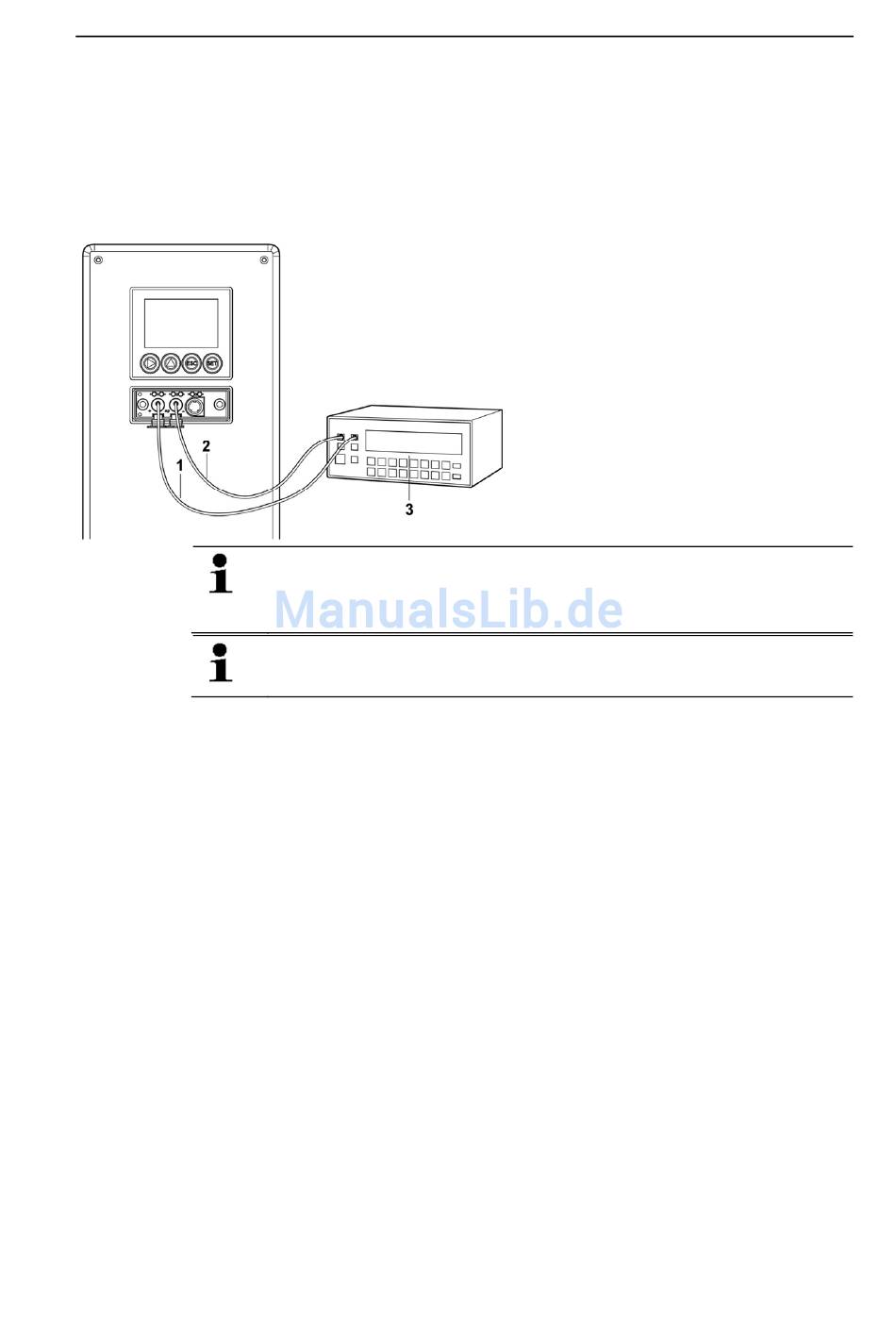

1. Positiven Ausgang des Druckgebers (3) mit positivem Druck-
anschluss des Messumformers (1) und negativen Ausgang des
Druckgebers (3) mit negativem Druckanschluss des Messum-
formers (2) verbinden.
2. Den mit dem Druckgeber erzeugte Referenz-Druckwert in die
P2A-Software (siehe n-Punkt-Abgleich Seite 64) übernehmen
oder über das Bedienmenü (siehe Analogabgleich durchführen
Seite 37) eingeben.
3. Handlungsschritt 2 für jeden der Messpunkte wiederholen.
4. Verbindungen zwischen Druckgeber und Druckanschlüssen des
testo 6383 lösen.
24
Die Anzahl der Messpunkte ist ab Werk auf 3 eingestellt
und kann nur über die P2A-Software verändert werden
(siehe n-Punkt-Abgleich Seite 64).
Der n-Punkt-Abgleich muss immer vollständig und zeitnah
an allen ausgewählten Messpunkten durchgeführt werden.
1 positiver Druckanschluss
2. negativer Druckanschluss
3. Druckgeber
