Für den Anschluss muss eine doppelt isolierte Netz-
leitung (Mantelleitung) mit einem Querschnitt von
mindestens 1,5 mm² verwendet werden.
•
Kabelanschluss (2) darf innerhalb der Relaiswanne (1)
nicht in einer Schlaufe gelegt werden.
•
Es wird empfohlen immer 2 nebeneinander liegende
Adern mit einem Kabelbinder (3) aneinander zu binden.
•
Die Leitungsisolierung muss mindestens 5 mm (4) bis
zur Erhöhung in die Relaiswanne geführt werden.

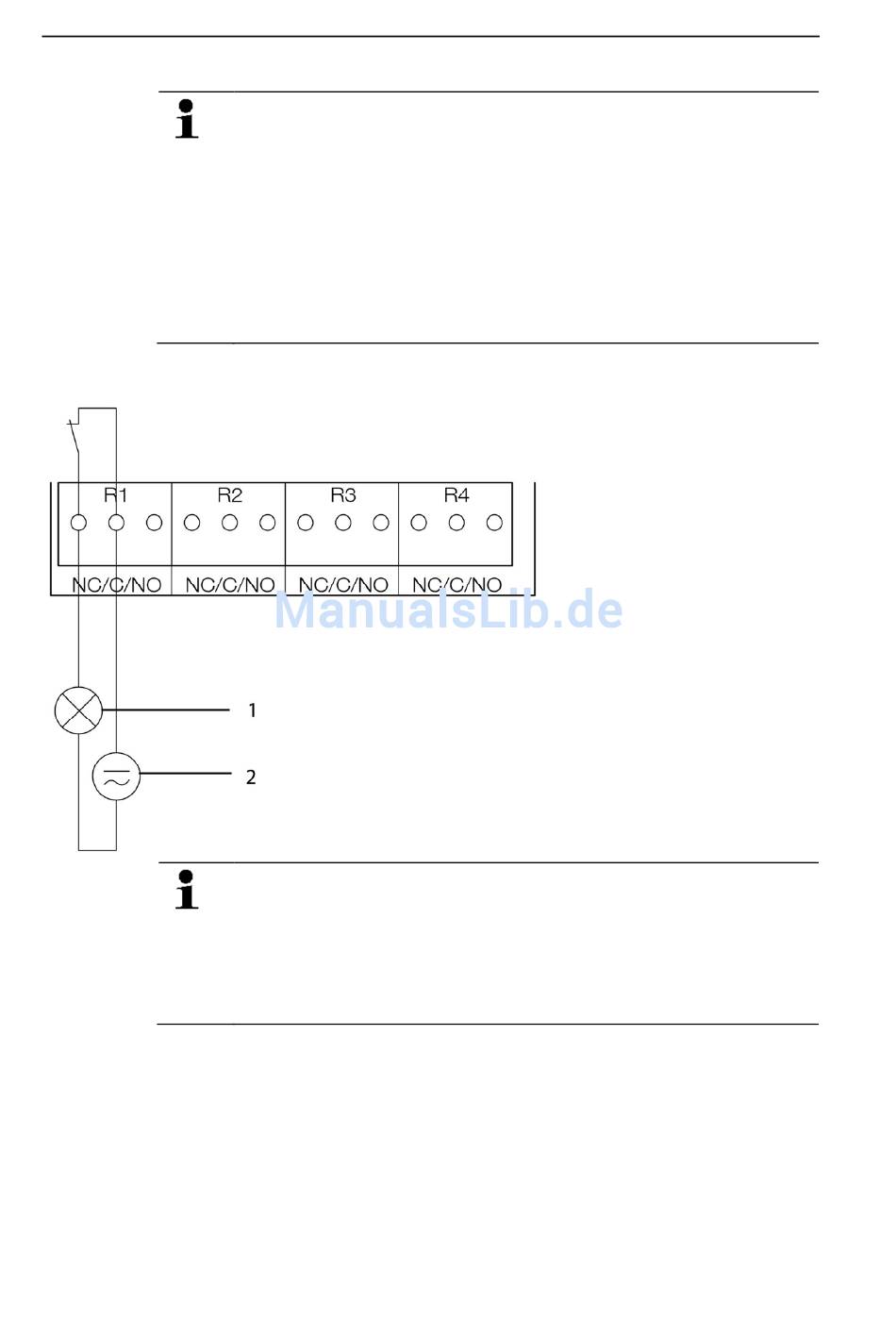

Verwendung des Relais als Öffner (NC=Normally Closed)
Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauer-
haft, bis das Relais öffnet oder der Stromkreis unterbrochen
wird. Daher kann diese Schaltung zur Funktionsüber-
wachung des Alarm-Stromkreises verwendet werden, da
z. B. ein Kabelbruch durch Erlöschen der Betriebslampe
angezeigt wird.
4 Messumformer
1 Alarm-/Statuslampe
(Installationsbeispiel)
2 250 V AC/DC, 3A
19
