Relaisausgänge Anschließen; Anschlusshinweise - testo 6383 Bedienungsanleitung

4 Messumformer
2. Kabelenden abisolieren, Adernendhülsen aufklemmen und mit
den Spannungsanschlüssen/Kanalanschlüssen verschrauben.
3. Jeweils die zwei nebeneinander liegenden Adern mit einem
Kabelbinder zusammenbinden.
4. Anschlussleiste für Spannungsversorgung und Analogaus-
gänge aufstecken.
4.3.2.3. Relaisausgänge anschließen
Es sind optional zwölf Anschlussklemmen für insgesamt vier Relais
vorhanden.
1. Relaisabdeckung abnehmen.
2. Relais-Anschlussleiste abziehen.
3. Kabelenden abisolieren und Adernendhülsen aufklemmen.

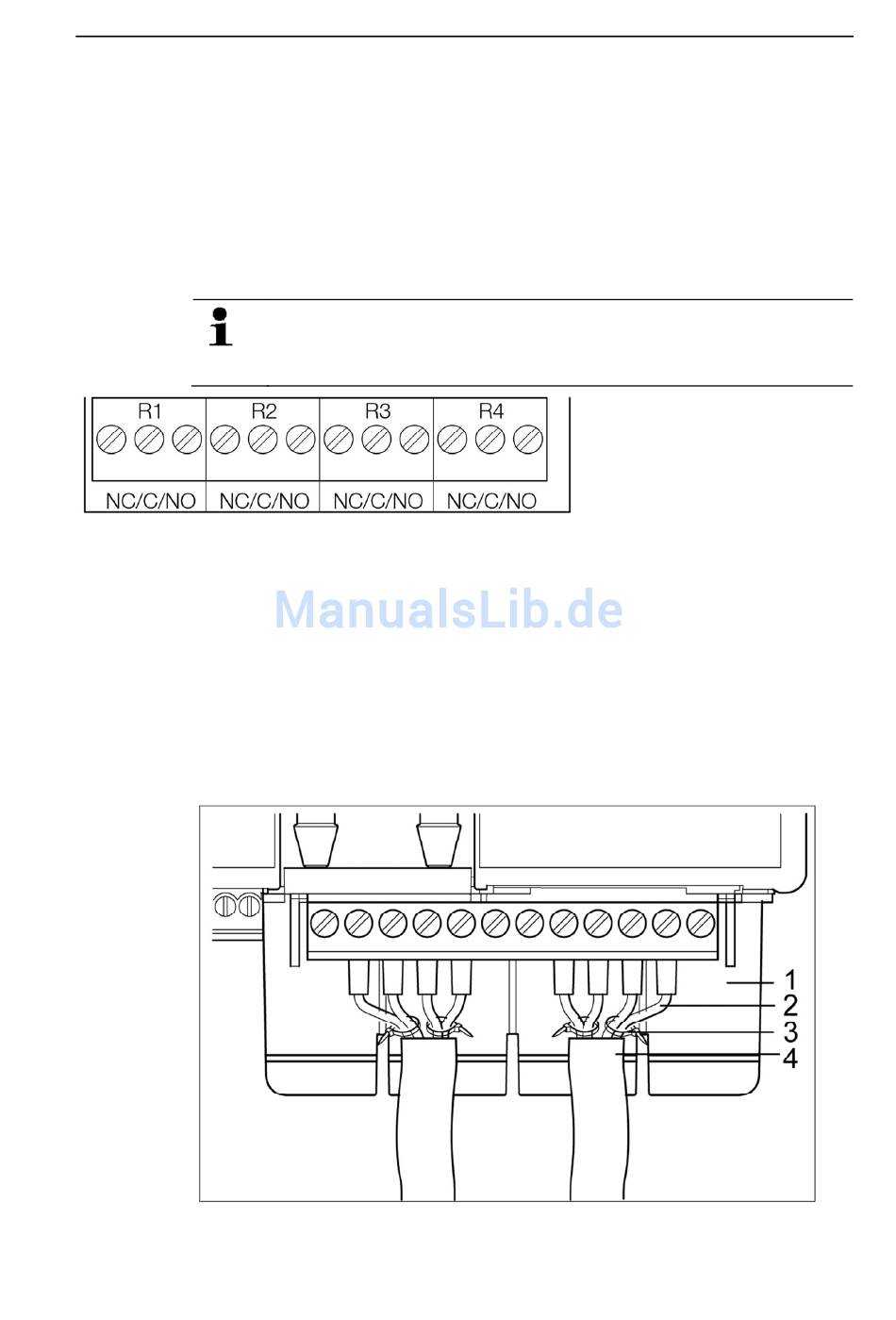

4. Relais entsprechend der gewählten Funktion (Öffner/Schließer)
anschließen (siehe nachfolgende Abbildungen; der Anschluss
ist beispielhaft am Relais 1 dargestellt).

Anschlusshinweise

18
Lassen Sie den Messumformer nur in spannungslosem
Zustand von autorisiertem Fachpersonal verdrahten und
anschließen.
Relais-Anschlussleiste,
Pos. (2) der Anschluss-
übersicht
