4 Messumformer
4.2.2.

Display und Tastatur

Die Displayoption ermöglicht die Bedienung des Messumformers
testo 6383 über Display und vier Tasten.
Die LCD-Anzeige besteht aus zwei 7-Segment-Zeilen zur Anzeige
von Messwerten und Einheiten sowie einer Informationszeile
(beispielsweise für Statusmeldungen).
Helligkeit und Kontrast der Anzeige und die Hintergrund-
beleuchtung (permanent oder aus) können über das Bedienmenü
oder die P2A-Software verändert werden.
4.2.3.

Serviceschnittstelle

Hinter der Serviceabdeckung befindet sich die Parametrierbuchse
(Mini-DIN) als Schnittstelle zur P2A-Software.
12

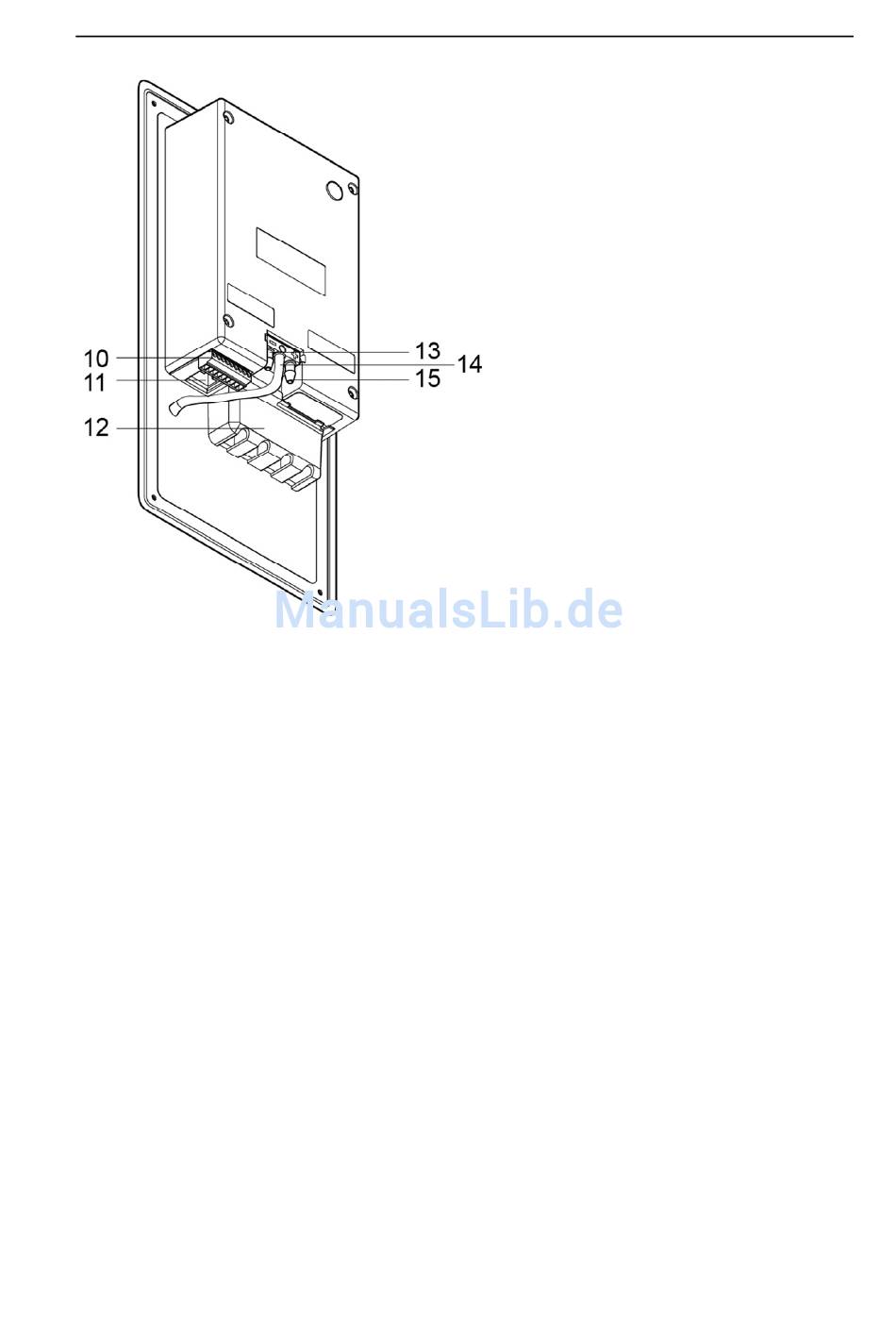

10 9-poliger Stecker für die
Strom-/Spannungsver-
sorgung
11 Verblendete Ethernet-
schnittstelle (ohne Funktion)
12 Relaisabdeckung mit
darunter liegendem 12-
poligen Stecker für Relais-
anschluss (Option)
13 negativer Druckanschluss (Ø
6,4 mm)
14 Anschluss als Schlauch-
parker für den Druckfront-
anschluss-Schlauch (Ø
6,4 mm)
15 positiver Druckanschluss (Ø
6,4 mm)
