4.3.2.4. Druckanschlüsse anschließen

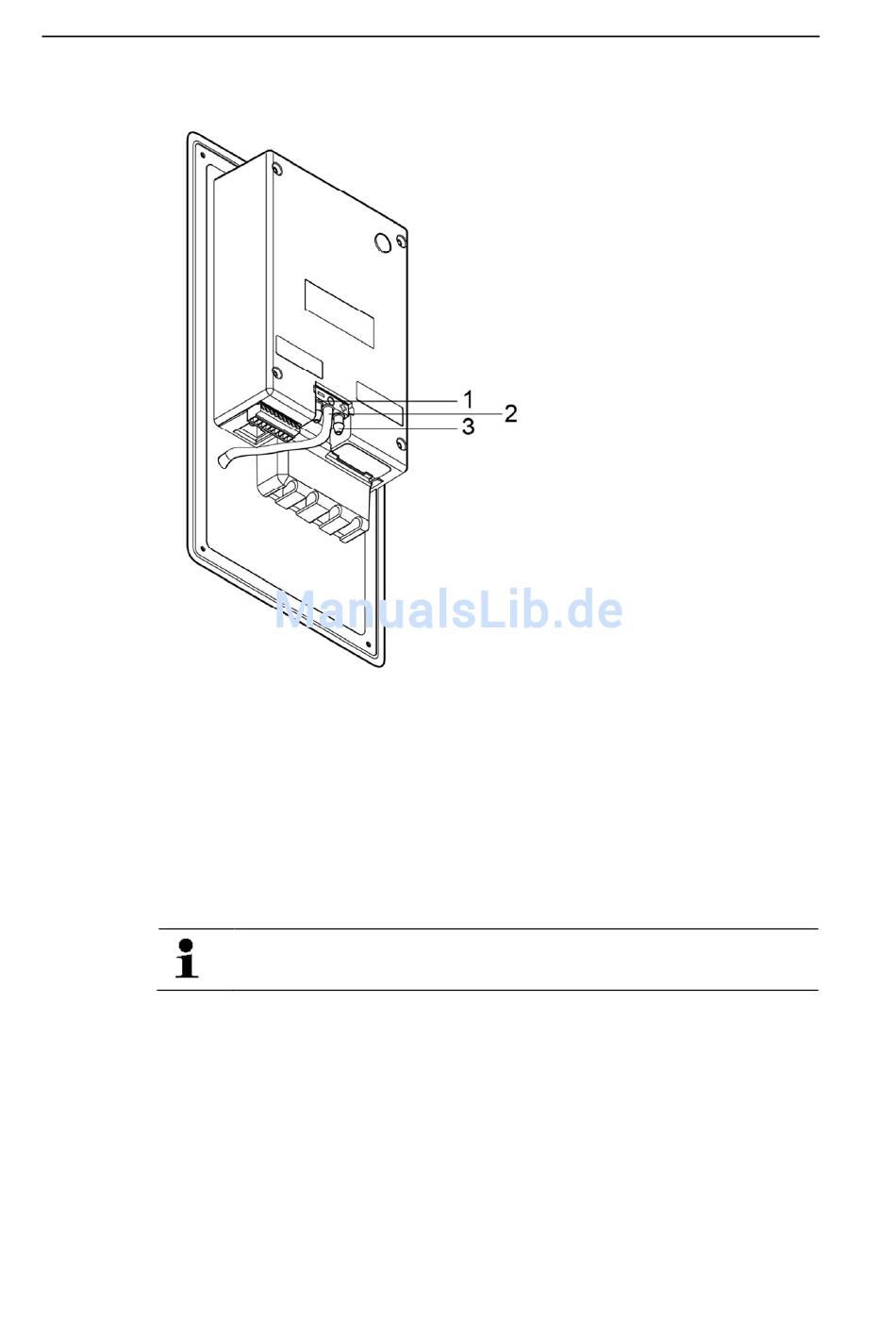

Abbildung entspricht Auslieferungszustand
Nutzung Druckfrontanschluss
1. Schlauch vom Schlauchparker (2) abziehen und mit positivem
(3) oder negativem (1) Druckanschluss verbinden.
2. Verbleibenden Druckanschluss über weiteren Schlauch mit (3)
oder negativem (1) Druckpotential verbinden.
Keine Nutzung Druckfrontanschluss
> Druckpotentiale über Schläuche an (3) oder negativem (1)
Druckanschluss auf der Rückseite anschließen.
Schlauchverbindung zwischen Schlauchparker (2) und
Druckfrontanschluss funktioniert als Blindstopfen.
