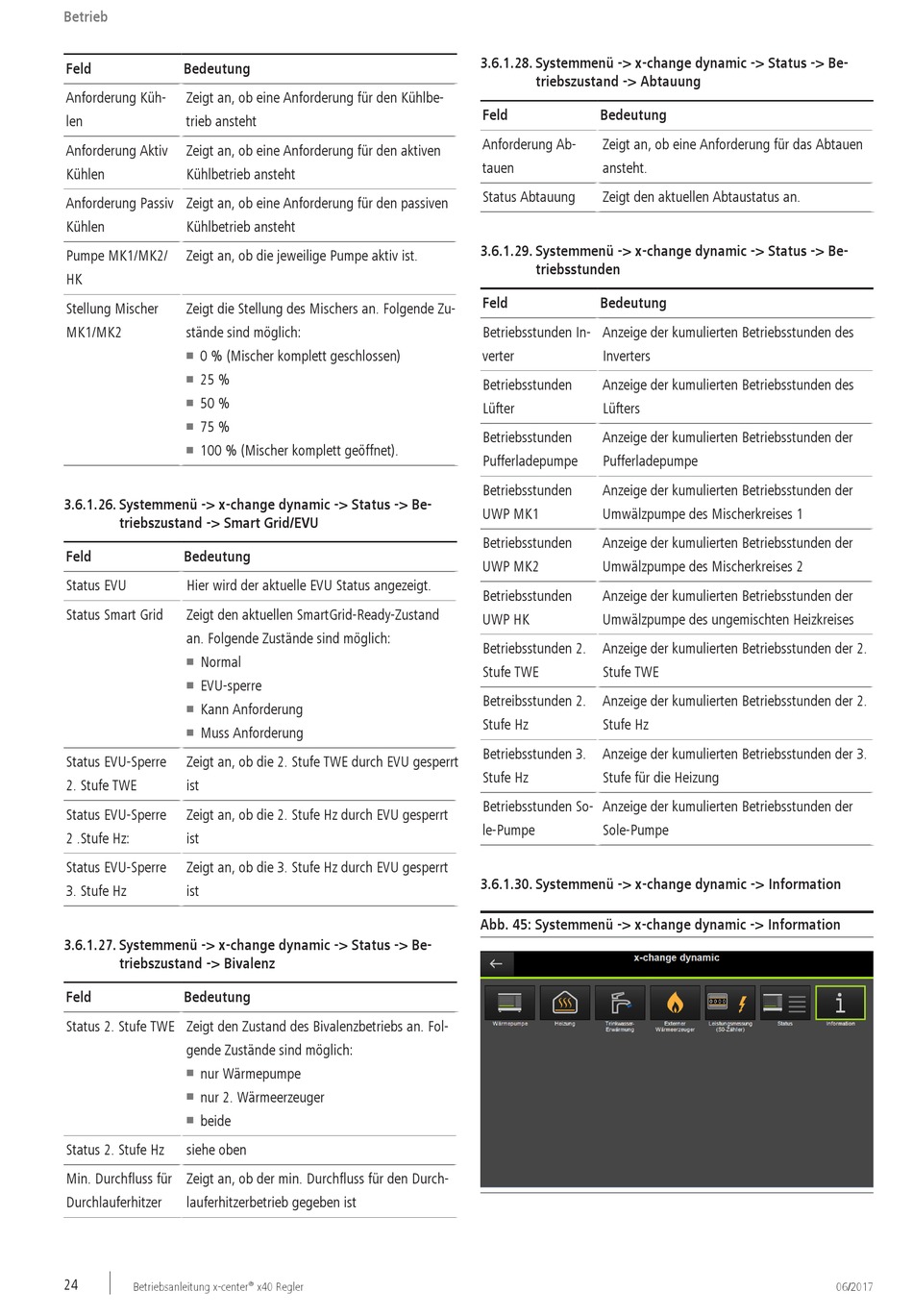

Betrieb
Feld Bedeutung
Anforderung Küh- Zeigt an, ob eine Anforderung für den Kühlbe-
len trieb ansteht
Anforderung Aktiv Zeigt an, ob eine Anforderung für den aktiven
Kühlen Kühlbetrieb ansteht
Anforderung Passiv Zeigt an, ob eine Anforderung für den passiven
Kühlen Kühlbetrieb ansteht
Pumpe MK1/MK2/ Zeigt an, ob die jeweilige Pumpe aktiv ist.
HK
Stellung Mischer Zeigt die Stellung des Mischers an. Folgende Zu-
MK1/MK2 stände sind möglich:
0 % (Mischer komplett geschlossen)
n
25 %
n
50 %
n
75 %
n
100 % (Mischer komplett geöffnet).
n
3.6.1.26. Systemmenü -> x-change dynamic -> Status -> Be-
triebszustand -> Smart Grid/EVU
Feld Bedeutung
Status EVU Hier wird der aktuelle EVU Status angezeigt.
Status Smart Grid Zeigt den aktuellen SmartGrid-Ready-Zustand
an. Folgende Zustände sind möglich:
Normal
n
EVU-sperre
n
Kann Anforderung
n
Muss Anforderung
n
Status EVU-Sperre Zeigt an, ob die 2. Stufe TWE durch EVU gesperrt
2. Stufe TWE ist
Status EVU-Sperre Zeigt an, ob die 2. Stufe Hz durch EVU gesperrt
2 .Stufe Hz: ist
Status EVU-Sperre Zeigt an, ob die 3. Stufe Hz durch EVU gesperrt
3. Stufe Hz ist
3.6.1.27. Systemmenü -> x-change dynamic -> Status -> Be-
triebszustand -> Bivalenz
Feld Bedeutung
Status 2. Stufe TWE Zeigt den Zustand des Bivalenzbetriebs an. Fol-
gende Zustände sind möglich:
nur Wärmepumpe
n
nur 2. Wärmeerzeuger
n
beide
n
Status 2. Stufe Hz siehe oben
Min. Durchfluss für Zeigt an, ob der min. Durchfluss für den Durch-
Durchlauferhitzer lauferhitzerbetrieb gegeben ist
24
Betriebsanleitung x-center
®
x40 Regler
3.6.1.28. Systemmenü -> x-change dynamic -> Status -> Be-
triebszustand -> Abtauung
Feld Bedeutung
Anforderung Ab- Zeigt an, ob eine Anforderung für das Abtauen
tauen ansteht.
Status Abtauung Zeigt den aktuellen Abtaustatus an.
3.6.1.29. Systemmenü -> x-change dynamic -> Status -> Be-
triebsstunden
Feld Bedeutung
Betriebsstunden In- Anzeige der kumulierten Betriebsstunden des
verter Inverters
Betriebsstunden Anzeige der kumulierten Betriebsstunden des
Lüfter Lüfters
Betriebsstunden Anzeige der kumulierten Betriebsstunden der
Pufferladepumpe Pufferladepumpe
Betriebsstunden Anzeige der kumulierten Betriebsstunden der
UWP MK1 Umwälzpumpe des Mischerkreises 1
Betriebsstunden Anzeige der kumulierten Betriebsstunden der
UWP MK2 Umwälzpumpe des Mischerkreises 2
Betriebsstunden Anzeige der kumulierten Betriebsstunden der
UWP HK Umwälzpumpe des ungemischten Heizkreises
Betriebsstunden 2. Anzeige der kumulierten Betriebsstunden der 2.
Stufe TWE Stufe TWE
Betreibsstunden 2. Anzeige der kumulierten Betriebsstunden der 2.
Stufe Hz Stufe Hz
Betriebsstunden 3. Anzeige der kumulierten Betriebsstunden der 3.
Stufe Hz Stufe für die Heizung
Betriebsstunden So- Anzeige der kumulierten Betriebsstunden der
le-Pumpe Sole-Pumpe
3.6.1.30. Systemmenü -> x-change dynamic -> Information
Abb. 45: Systemmenü -> x-change dynamic -> Information
06/2017
