3.6.1.7. Systemmenü -> x-change dynamic -> Heizung -> Mi-
scherkreis/Heizkreis -> Heizkurve
Im Menü Heizkurve ist eine graphische Anzeige und Bedienung der wit-
terungsgeführten Heizkurve hinterlegt.

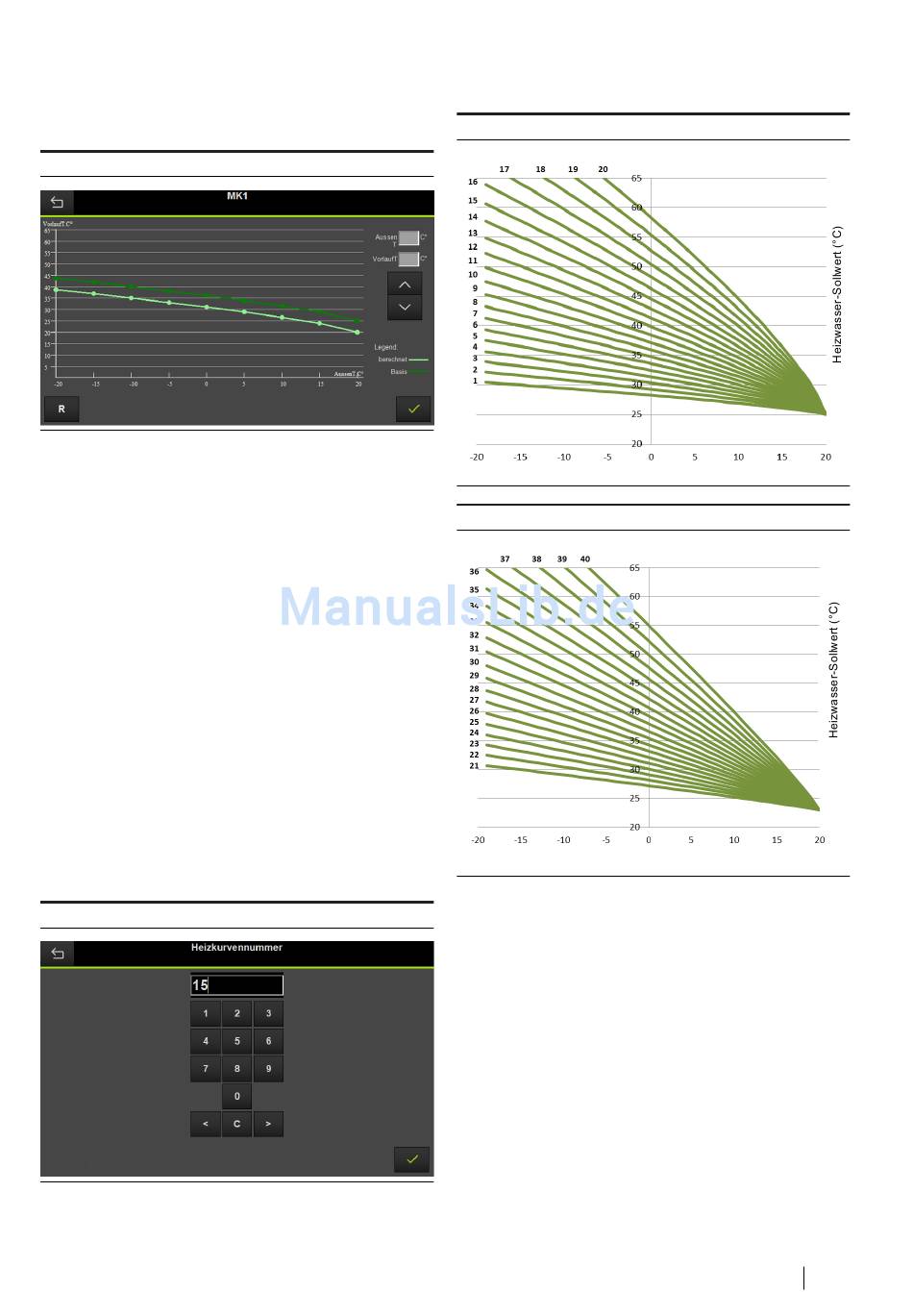

Abb. 32: Menü "Heizkurve"
Die gewünschten Solltemperaturen für den Vorlauf des Mischerkreises/
Heizkreises können hier über einen Außentemperaturbereich von
-20 °C bis +20 °C eingestellt werden.
Der Sollwertverlauf kann über den kompletten Außentemperaturbe-
reich über 9 Stützpunkte eingestellt werden. Um den Sollwert eines
Stützpunkts ändern zu können, muss dieser durch Drücken markiert
werden. Der markierte Stützpunkt kann entweder durch Verschiebung
des Punktes am Display geändert werden oder durch die Einstellpfeile
am rechten Bildschirmrand. Die aktuelle Außentemperatur und Vorlauf-
temperatur des markierten Stützpunkts wird am rechten oberen Rand
des Menüs angezeigt.
Ist eine Parallelverschiebung der Heizkurve aktiv, z.B. durch eine Ener-
giemodus-Einstellung, wird sowohl die Parallelverschiebung als auch
die eingestellte Heizkurve im Diagramm dargestellt.
Neben der Einstellung der einzelnen Stützpunkte können vordefinierte
Heizkurven ausgewählt werden. Die Auswahl erfolgt durch das Symbol
(R) im linken unteren Menübereich. Hier kann eine von 40 verschiede-
nen Heizkurvennummern ausgewählt werden.
Abb. 33: Auswahl der Heizkreisnummer
06/2017
Die verfügbaren Heizkurven sind in folgenden beiden Diagrammen ab-
gebildet.
Abb. 34: Heizkurven 1-20
Außentemperatur (°C)
Abb. 35: Heizkurven 21-40
Außentemperatur (°C)
Betriebsanleitung x-center
Betrieb
17
®
