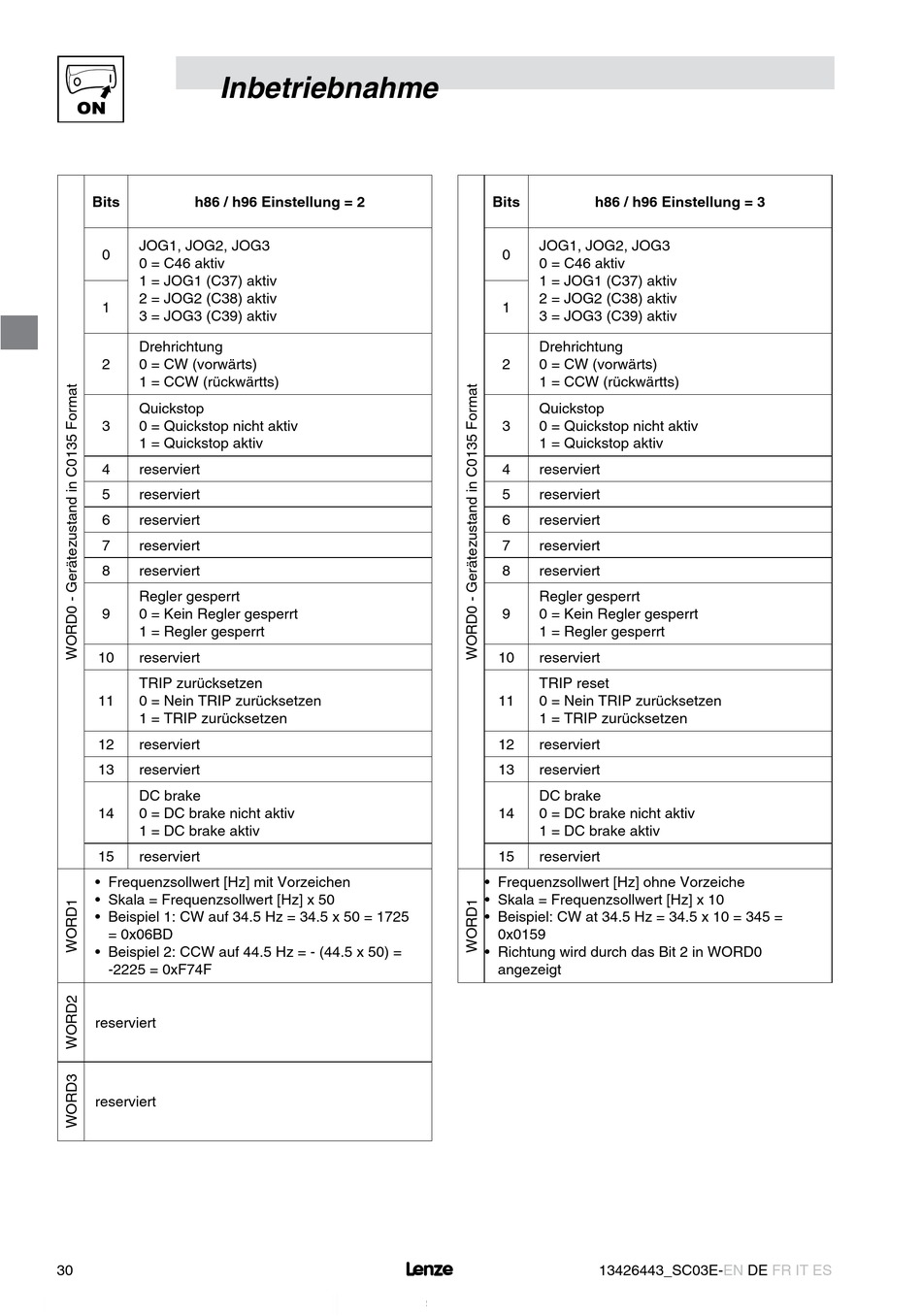

Lenze smd Betriebsanleitung Seite 30

Inbetriebnahme
Bits h86 / h96 Einstellung = 2
JOG1, JOG2, JOG3
0
0 = C46 aktiv
1 = JOG1 (C37) aktiv
2 = JOG2 (C38) aktiv
1
3 = JOG3 (C39) aktiv
Drehrichtung
2 0 = CW (vorwärts)
1 = CCW (rückwärtts)
Quickstop
3 0 = Quickstop nicht aktiv
1 = Quickstop aktiv
4 reserviert
5 reserviert
6 reserviert
7 reserviert
8 reserviert
Regler gesperrt
9 0 = Kein Regler gesperrt
1 = Regler gesperrt
10 reserviert
TRIP zurücksetzen
11 0 = Nein TRIP zurücksetzen
1 = TRIP zurücksetzen
12 reserviert
13 reserviert
DC brake
14 0 = DC brake nicht aktiv
1 = DC brake aktiv
15 reserviert
• Frequenzsollwert [Hz] mit Vorzeichen
• Skala = Frequenzsollwert [Hz] x 50
• Beispiel 1: CW auf 34.5 Hz = 34.5 x 50 = 1725
= 0x06BD
• Beispiel 2: CCW auf 44.5 Hz = - (44.5 x 50) =
-2225 = 0xF74F
reserviert
reserviert
30
Bits
JOG1, JOG2, JOG3
0
0 = C46 aktiv
1 = JOG1 (C37) aktiv
2 = JOG2 (C38) aktiv
1
3 = JOG3 (C39) aktiv
Drehrichtung
2 0 = CW (vorwärts)
1 = CCW (rückwärtts)
Quickstop
3 0 = Quickstop nicht aktiv
1 = Quickstop aktiv
4 reserviert
5 reserviert
6 reserviert
7 reserviert
8 reserviert
Regler gesperrt
9 0 = Kein Regler gesperrt
1 = Regler gesperrt
10 reserviert
TRIP reset
11 0 = Nein TRIP zurücksetzen
1 = TRIP zurücksetzen
12 reserviert
13 reserviert
DC brake
14 0 = DC brake nicht aktiv
1 = DC brake aktiv
15 reserviert
• Frequenzsollwert [Hz] ohne Vorzeiche
• Skala = Frequenzsollwert [Hz] x 10
• Beispiel: CW at 34.5 Hz = 34.5 x 10 = 345 =
0x0159
• Richtung wird durch das Bit 2 in WORD0
angezeigt
L
h86 / h96 Einstellung = 3
