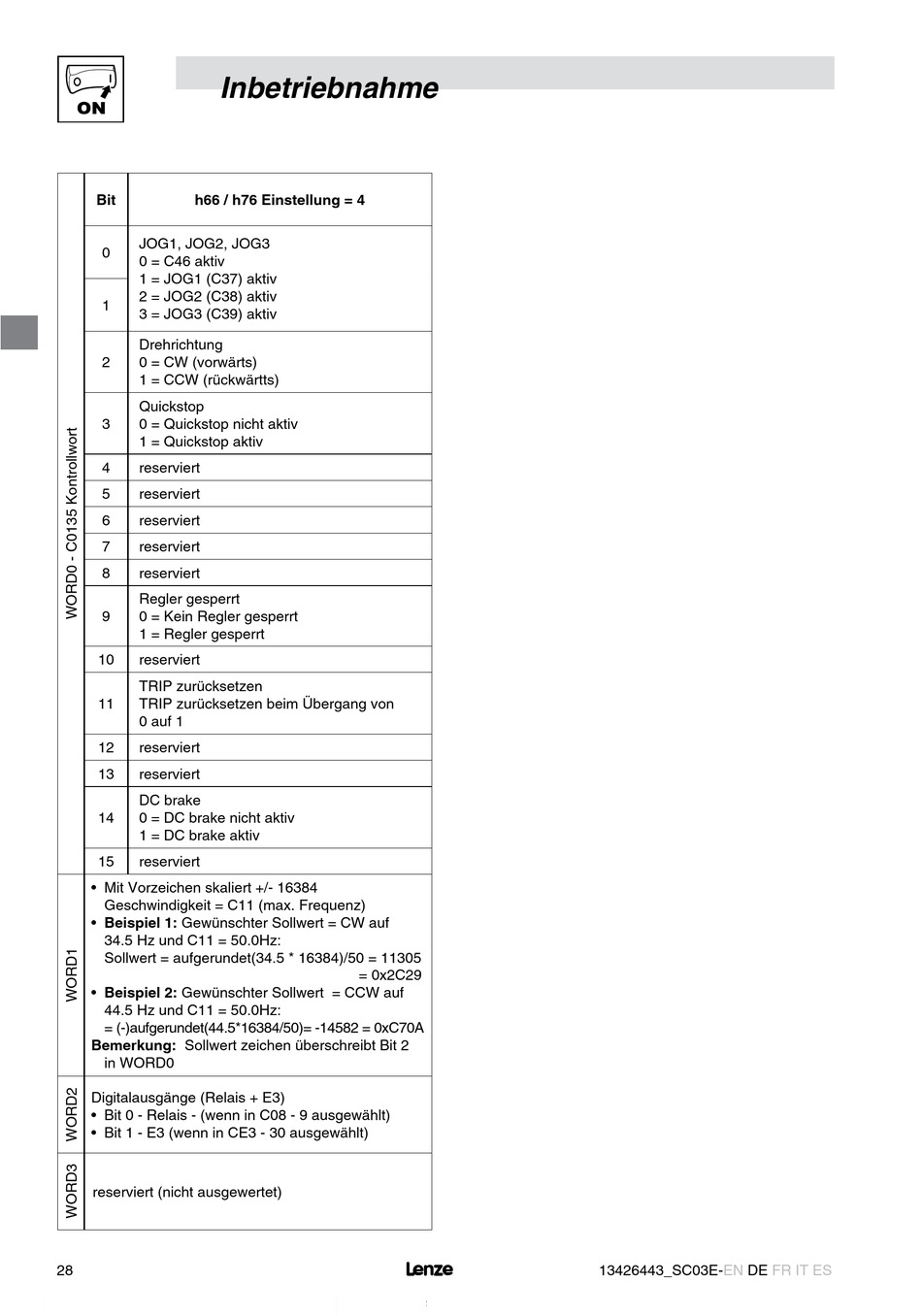

Lenze smd Betriebsanleitung Seite 28

Inbetriebnahme
Bit h66 / h76 Einstellung = 4
JOG1, JOG2, JOG3
0
0 = C46 aktiv
1 = JOG1 (C37) aktiv
2 = JOG2 (C38) aktiv
1
3 = JOG3 (C39) aktiv
Drehrichtung
2 0 = CW (vorwärts)
1 = CCW (rückwärtts)
Quickstop
3 0 = Quickstop nicht aktiv
1 = Quickstop aktiv
4 reserviert
5 reserviert
6 reserviert
7 reserviert
8 reserviert
Regler gesperrt
9 0 = Kein Regler gesperrt
1 = Regler gesperrt
10 reserviert
TRIP zurücksetzen
11 TRIP zurücksetzen beim Übergang von
0 auf 1
12 reserviert
13 reserviert
DC brake
14 0 = DC brake nicht aktiv
1 = DC brake aktiv
15 reserviert
• Mit Vorzeichen skaliert +/- 16384
Geschwindigkeit = C11 (max. Frequenz)
• Beispiel 1: Gewünschter Sollwert = CW auf
34.5 Hz und C11 = 50.0Hz:
Sollwert = aufgerundet(34.5 * 16384)/50 = 11305
• Beispiel 2: Gewünschter Sollwert = CCW auf
44.5 Hz und C11 = 50.0Hz:
= (-)aufgerundet(44.5*16384/50)= -14582 = 0xC70A
Bemerkung: Sollwert zeichen überschreibt Bit 2
in WORD0
Digitalausgänge (Relais + E3)
• Bit 0 - Relais - (wenn in C08 - 9 ausgewählt)
• Bit 1 - E3 (wenn in CE3 - 30 ausgewählt)
reserviert (nicht ausgewertet)
28
= 0x2C29
