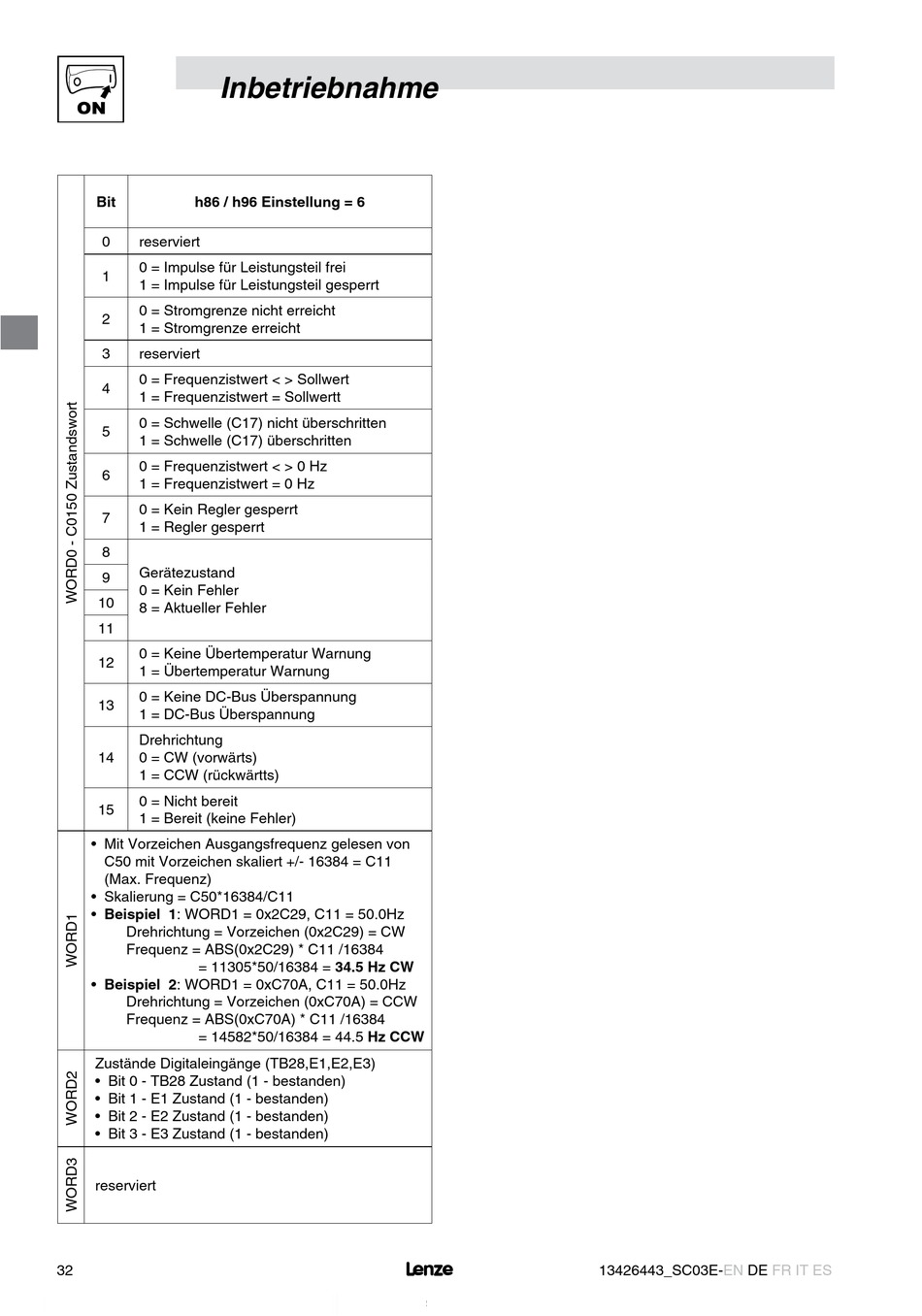

Inbetriebnahme
Bit h86 / h96 Einstellung = 6
0 reserviert
0 = Impulse für Leistungsteil frei
1
1 = Impulse für Leistungsteil gesperrt
0 = Stromgrenze nicht erreicht
2
1 = Stromgrenze erreicht
3 reserviert
0 = Frequenzistwert < > Sollwert
4
1 = Frequenzistwert = Sollwertt
0 = Schwelle (C17) nicht überschritten
5
1 = Schwelle (C17) überschritten
0 = Frequenzistwert < > 0 Hz
6
1 = Frequenzistwert = 0 Hz
0 = Kein Regler gesperrt
7
1 = Regler gesperrt
8
Gerätezustand
9
0 = Kein Fehler
10
8 = Aktueller Fehler
11
0 = Keine Übertemperatur Warnung
12
1 = Übertemperatur Warnung
0 = Keine DC-Bus Überspannung
13
1 = DC-Bus Überspannung
Drehrichtung
14 0 = CW (vorwärts)
1 = CCW (rückwärtts)
0 = Nicht bereit
15
1 = Bereit (keine Fehler)
• Mit Vorzeichen Ausgangsfrequenz gelesen von
C50 mit Vorzeichen skaliert +/- 16384 = C11
(Max. Frequenz)
• Skalierung = C50*16384/C11
• Beispiel 1: WORD1 = 0x2C29, C11 = 50.0Hz
Drehrichtung = Vorzeichen (0x2C29) = CW
Frequenz = ABS(0x2C29) * C11 /16384
= 11305*50/16384 = 34.5 Hz CW
• Beispiel 2: WORD1 = 0xC70A, C11 = 50.0Hz
Drehrichtung = Vorzeichen (0xC70A) = CCW
Frequenz = ABS(0xC70A) * C11 /16384
= 14582*50/16384 = 44.5 Hz CCW
Zustände Digitaleingänge (TB28,E1,E2,E3)
• Bit 0 - TB28 Zustand (1 - bestanden)
• Bit 1 - E1 Zustand (1 - bestanden)
• Bit 2 - E2 Zustand (1 - bestanden)
• Bit 3 - E3 Zustand (1 - bestanden)
reserviert
32
