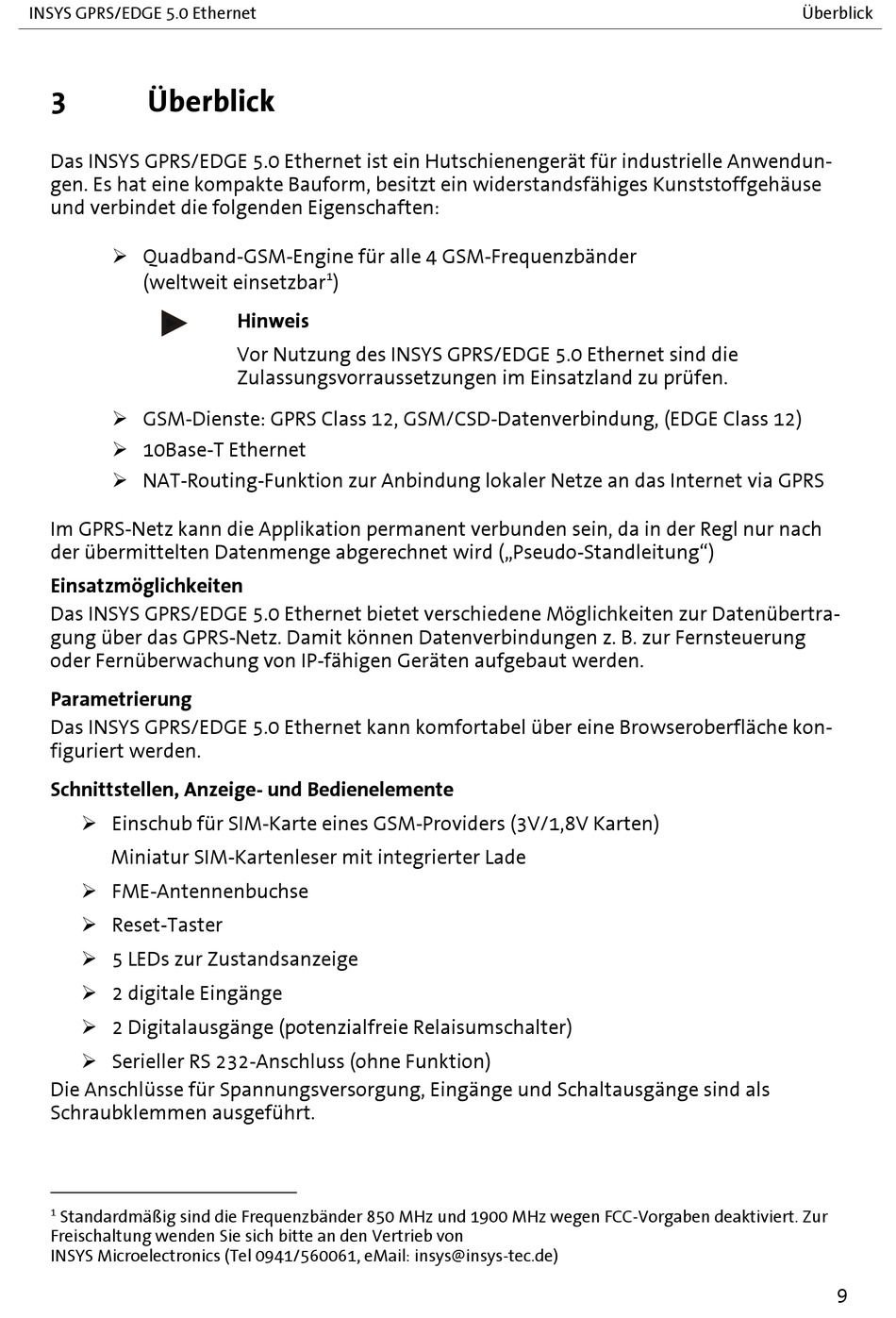

3 Überblick
Das INSYS GPRS/EDGE 5.0 Ethernet ist ein Hutschienengerät für industrielle Anwendun-
gen. Es hat eine kompakte Bauform, besitzt ein widerstandsfähiges Kunststoffgehäuse
und verbindet die folgenden Eigenschaften:
 Quadband-GSM-Engine für alle 4 GSM-Frequenzbänder
(weltweit einsetzbar
 GSM-Dienste: GPRS Class 12, GSM/CSD-Datenverbindung, (EDGE Class 12)
 10Base-T Ethernet
 NAT-Routing-Funktion zur Anbindung lokaler Netze an das Internet via GPRS
Im GPRS-Netz kann die Applikation permanent verbunden sein, da in der Regl nur nach
der übermittelten Datenmenge abgerechnet wird („Pseudo-Standleitung")
Einsatzmöglichkeiten
Das INSYS GPRS/EDGE 5.0 Ethernet bietet verschiedene Möglichkeiten zur Datenübertra-
gung über das GPRS-Netz. Damit können Datenverbindungen z. B. zur Fernsteuerung
oder Fernüberwachung von IP-fähigen Geräten aufgebaut werden.
Parametrierung
Das INSYS GPRS/EDGE 5.0 Ethernet kann komfortabel über eine Browseroberfläche kon-
figuriert werden.
Schnittstellen, Anzeige- und Bedienelemente
 Einschub für SIM-Karte eines GSM-Providers (3V/1,8V Karten)
Miniatur SIM-Kartenleser mit integrierter Lade
 FME-Antennenbuchse
 Reset-Taster
 5 LEDs zur Zustandsanzeige
 2 digitale Eingänge
 2 Digitalausgänge (potenzialfreie Relaisumschalter)
 Serieller RS 232-Anschluss (ohne Funktion)
Die Anschlüsse für Spannungsversorgung, Eingänge und Schaltausgänge sind als
Schraubklemmen ausgeführt.
1
Standardmäßig sind die Frequenzbänder 850 MHz und 1900 MHz wegen FCC-Vorgaben deaktiviert. Zur
Freischaltung wenden Sie sich bitte an den Vertrieb von
INSYS Microelectronics (Tel 0941/560061, eMail: insys@insys-tec.de)
1
)
Hinweis
Vor Nutzung des INSYS GPRS/EDGE 5.0 Ethernet sind die
Zulassungsvorraussetzungen im Einsatzland zu prüfen.
Überblick
9
