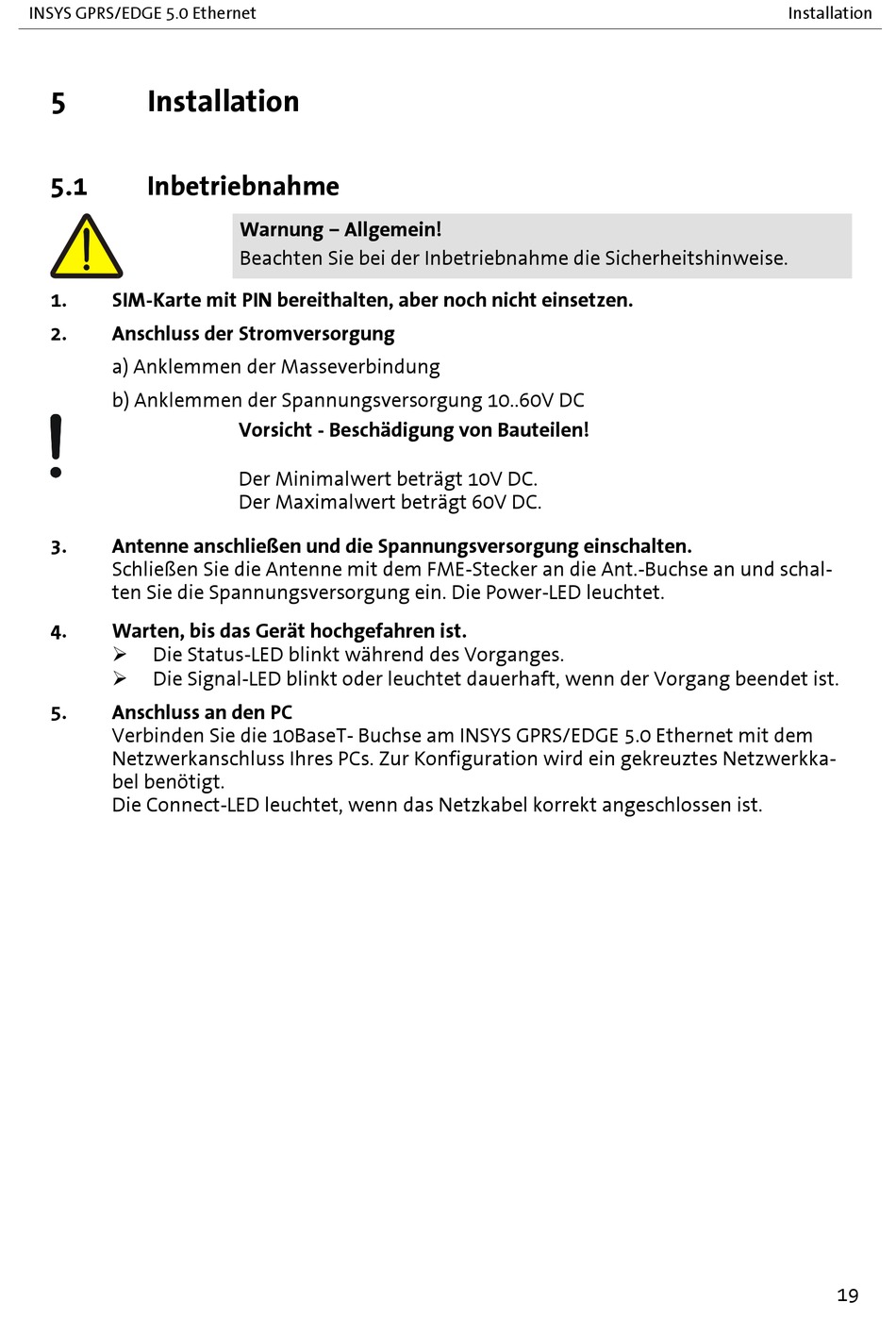

Installation; Inbetriebnahme - INSYS GPRS/EDGE 5.0 Ethernet Benutzerhandbuch

INSYS GPRS/EDGE 5.0 Ethernet
5

Installation

5.1

Inbetriebnahme

1. SIM-Karte mit PIN bereithalten, aber noch nicht einsetzen.
2. Anschluss der Stromversorgung
a) Anklemmen der Masseverbindung
b) Anklemmen der Spannungsversorgung 10..60V DC
3. Antenne anschließen und die Spannungsversorgung einschalten.
Schließen Sie die Antenne mit dem FME-Stecker an die Ant.-Buchse an und schal-
ten Sie die Spannungsversorgung ein. Die Power-LED leuchtet.
4. Warten, bis das Gerät hochgefahren ist.

Die Status-LED blinkt während des Vorganges.

Die Signal-LED blinkt oder leuchtet dauerhaft, wenn der Vorgang beendet ist.
5. Anschluss an den PC
Verbinden Sie die 10BaseT- Buchse am INSYS GPRS/EDGE 5.0 Ethernet mit dem
Netzwerkanschluss Ihres PCs. Zur Konfiguration wird ein gekreuztes Netzwerkka-
bel benötigt.
Die Connect-LED leuchtet, wenn das Netzkabel korrekt angeschlossen ist.
Warnung – Allgemein!
Beachten Sie bei der Inbetriebnahme die Sicherheitshinweise.
Vorsicht - Beschädigung von Bauteilen!
Der Minimalwert beträgt 10V DC.
Der Maximalwert beträgt 60V DC.
Installation
19
