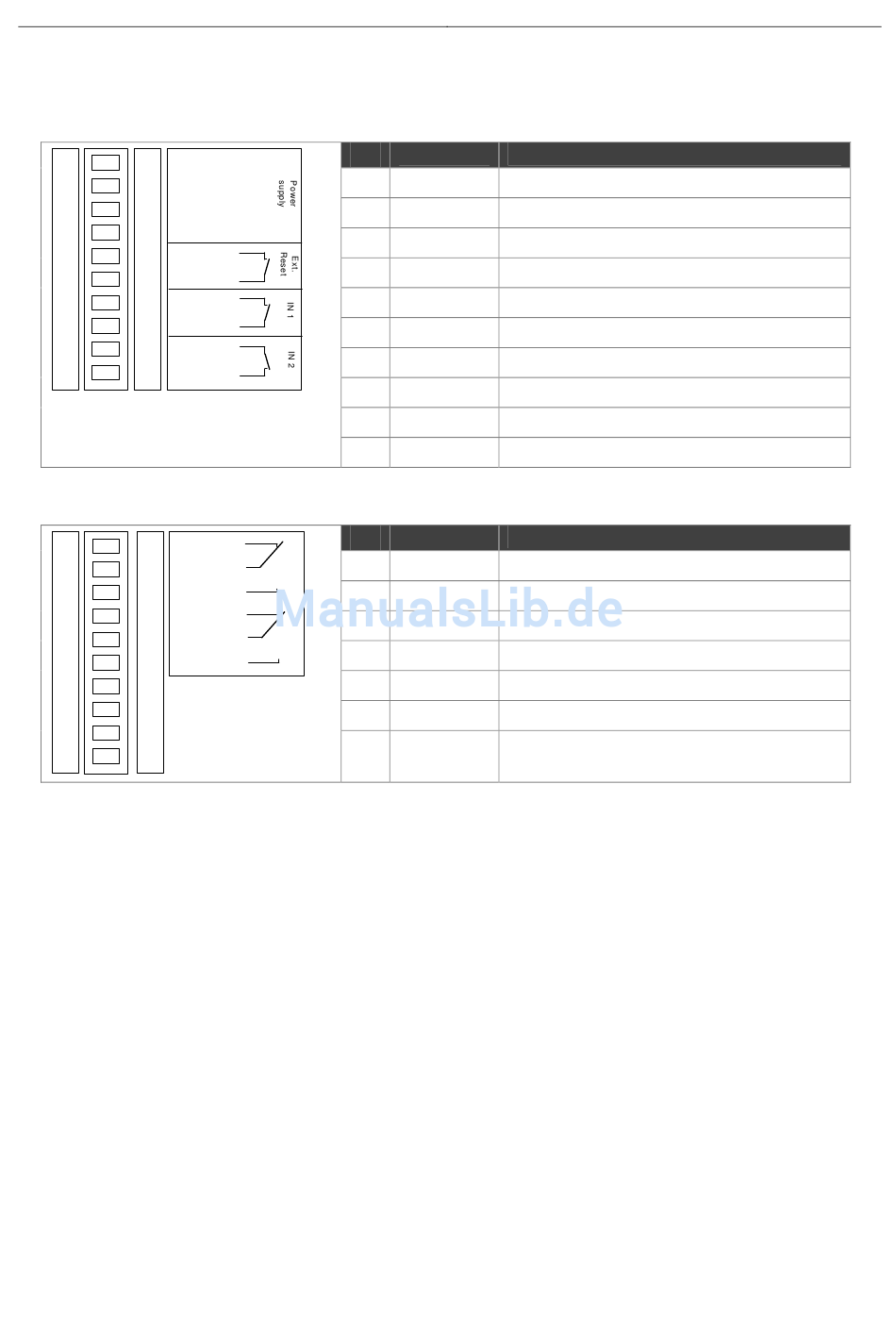

Klemmenbelegung

Oberseite
GND
1 1
X1
2 2
10...60 VDC
3 3
GND
4 4
GND
5 5
Reset
6 6
GND
7 7
Input 1
8 8
Input 2
9 9
GND
10 10
Unterseite
OUT 1-NC
11 11
OUT 1
12 12
OUT 1-NO
13 13
OUT 2-NC
14 14
OUT 2
15 15
OUT 2-NO
16
16
17 17
18 18
19 19
20 20
Klemme Bedeutung
1 GND Ground (Masse)
2 X1 reserviert
3 10..60VDC Spannungsversorgung 10V - 60V DC
4 GND Ground (Masse)
5 GND Ground (Masse)
6 Reset Reseteingang
7 GND Ground (Masse)
8 Input 1 Eingang 1
9 Input 2 Eingang 2
10 GND Ground (Masse)
Klemme Bedeutung
11 OUT1-NC Ausgang1 Ruhekontakt
12 OUT1 Ausgang1
13 OUT1-NO Ausgang1 Arbeitskontakt
14 OUT2-NC Ausgang2 Ruhekontakt
15 OUT2 Ausgang2
16 OUT2-NO Ausgang2 Arbeitskontakt
