INSYS 56K Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. INSYS Anleitungen
  4. Modems
  5. 56K
  6. Benutzerhandbuch

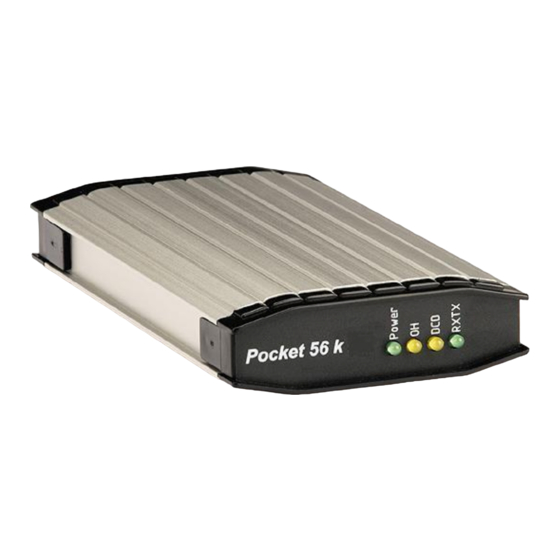

INSYS 56K Benutzerhandbuch

Pocket modem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Pocket Modem 56
K
Dezember 05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für INSYS 56K

Inhaltszusammenfassung für INSYS 56K

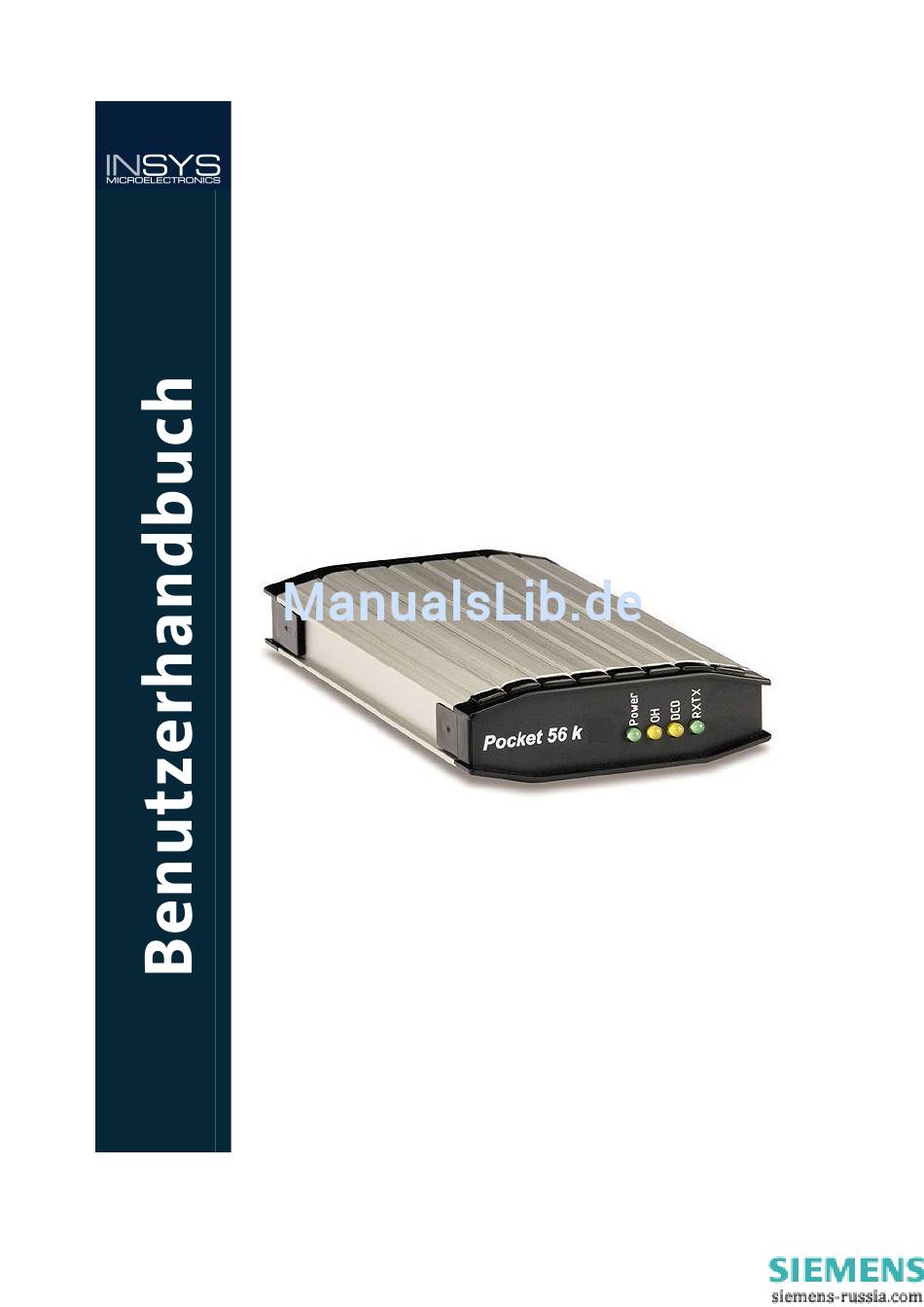

  • Seite 1 Pocket Modem 56 Dezember 05...
  • Seite 2 Copyright © Dezember 05 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Dokumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Einschränkungen der Gewährleistung Dieses Handbuch enthält eine möglichst exakte Beschreibung. Bei der Zusam- menstellung der Texte wurde mit größter Sorgfalt vorgegangen.

  • Seite 3: Inhaltsverzeichnis

    Pocket Modem 56k Inhalt LIEFERUMFANG ............1 FUNKTIONSÜBERSICHT ..........1 HINWEISE ZUR HANDBUCHBENUTZUNG....2 MONTAGE ..............3 ................3 ORDERSEITE ................3 ÜCKSEITE ............4 NSTALLATIONSANLEITUNG FUNKTIONEN..............5 ...............5 ONFIGURATION 5.1.1 Ändern der Konfiguration ..............5 5.1.2 Sichern der Konfiguration ..............7 ............7 ERIELLE ATENÜBERTRAGUNG 5.2.1 Automatische Baudratenerkennung..........7 5.2.2 Datenpufferung bei serieller Datenübertragung.......8 5.2.3...
  • Seite 4 Inhalt Pocket Modem 56k ...............11 ATENKOMPRESSION 5.4.1 V.42bis Datenkompression...............11 5.4.2 MNP 5 Datenkompression..............12 5.4.3 V.44 Datenkompression ..............12 ............13 ELEKTIVE UFANNAHME ...........15 ERSENDEN VON ELDUNGEN 5.6.1 Konfiguration der Übermittlung ............15 5.6.2 Auslösung..................16 5.6.3 Protokollierung per FAX ..............16 ) ........17 ERNKONFIGURATION EMOTE ONTROL 5.7.1...
  • Seite 5 Pocket Modem 56k Inhalt FIRMWAREUPDATE ..........25 ...............25 LASHCOM ..............26 ERMINALPROGRAMM 6.2.1 Voraussetzung ..................26 6.2.2 Aktivierung und Ablauf ..............26 AT-BEFEHLSSATZ ............28 Ü AT-B ............28 BERSICHT ÜBER EFEHLE Ü ........52 BERSICHT PRACHBEFEHLE AT-M ..............52 ELDUNGEN S-REGISTER ...............55 Ü .............55 BERSICHT EGISTER ............56...
  • Seite 6 Inhalt Pocket Modem 56k TECHNISCHE DATEN ..........70 12.1 ............70 ECHANISCHE ERKMALE 12.2 ............70 ERIELLE CHNITTSTELLE 12.3 ......71 ÖGLICHE CHNITTSTELLENGESCHWINDIGKEITEN 12.4 Ü ........71 NTERSTÜTZTE BERTRAGUNGSSTANDARDS 12.5 .............72 ELEFONSCHNITTSTELLE 12.6 ITU-N (CCITT) .............73 ORMEN LÄNDERCODES............74 KONFORMITÄTSERKLÄRUNG ........77 Dezember 05...

  • Seite 7: Lieferumfang

    Lagerung auf. Funktionsübersicht Das Pocket Modem 56k von INSYS, ist ein Modem für das analoge Telefonnetz. Es hat eine sehr kompakte Bauform und besitzt ein sehr widerstandsfähiges Alumi- niumgehäuse. Das Modem unterstützt folgende Funktionen, die im Kapitel 5 nä- her erläutert werden:...

  • Seite 8: Hinweise Zur Handbuchbenutzung

    Hinweise zur Handbuchbenutzung Pocket Modem 56k Hinweise zur Handbuchbenutzung In diesem Handbuch wird das Symbol für besonders wichtige Hinweise verwendet. Weitere Hinweise sind entsprechend hervorgehoben. Alle Werksvoreinstellungen werden mit „default“ gekennzeichnet. Beispiel (Kap. 5.7.3): Altes Passwort eingeben (default: QWERTY) In den Kapiteln 4 bis 6 erfolgt die Beschreibung in zwei Spalten. Auf der linken Seite werden die einzelnen Funktionen beschrieben.

  • Seite 9: Montage

    INSYS Pocket 56k Montage Montage Vorderseite Telefonverbindung Datenverbindung Spannungsversorgung Datenaustausch Bedeutung Farbe LED aus LED an Power grün Keine Versorgungsspannung Versorgungsspannung vorhanden OH (Off Hook) gelb Modem ist offline Modem belegt Telefonleitung (Online) DCD (Data Carrier Detect) gelb Keine Verbindung aufgebaut Verbindung zur Gegenstelle aufgebaut RX/TX (Receive / Transmit) grün...

  • Seite 10: Installationsanleitung

    Bei Verwendung einer anderen Applikation kann ein Treiber erforderlich sein. Unsere aktuellen Treiber finden Sie auf unserer Webseite unter http://www.insys-tec.de oder installieren Sie unter Windows das Standardmodem 336. Kommunikation mit dem Modem Starten Sie jetzt Ihr Kommunikationsprogramm auf dem PC und stellen Sie es auf die benutzte COM-Schnittstelle ein.

  • Seite 11: Funktionen

    Pocket Modem 56k Funktionen Funktionen Konfiguration 5.1.1 Ändern der Konfiguration Das Modem kennt verschiedene Profile. Werksvoreinstellung: Mit der Werksvoreinstellung haben Sie die Möglichkeit, ei- nen fest definierten Ausgangszustand des Modems zu er- reichen. Von dieser “Basis“ aus können Sie das Modem Ih- ren Bedürfnissen anpassen.
  • Seite 12 Funktionen Pocket Modem 56k Beispiel: Im aktiven Profil finden Sie alle derzeit vom Modem verwendeten Einstellungen. ACTIVE PROFILE: B3 E1 L1 M1 Q0 T V1 W0 X4 *A1 *L0 *M0 *P0 *R1 *Y0,0 *Y1,0 %B0 %C3 %E2 %S0 \A1 \D0 \N3 \V0 &A0 &C1 &D2 &G0 &K3 &Q5 &R1 &S0 &X0 &Y0...

  • Seite 13: Sichern Der Konfiguration

    Pocket Modem 56k Funktionen 5.1.2 Sichern der Konfiguration Wurde die Modemkonfiguration auf bestimmte Bedürfnisse des Anwenders angepasst, ist es möglich, diese Einstellun- gen im Benutzerprofil 0 AT&W0 AT&W oder 1 zu speichern. AT&W1 Änderung der Konfiguration gehen beim RESET oder Neu- start verloren, wenn sie nicht gespeichert werden.

  • Seite 14: Datenpufferung Bei Serieller Datenübertragung

    Funktionen Pocket Modem 56k 5.2.2 Datenpufferung bei serieller Datenübertragung Das Modem verfügt über schnelle Sende- und Empfangszwi- schenspeicher (Puffer), um das Modem an die PC- Bearbeitungsgeschwindigkeit anzupassen. Es ist jedoch mög- lich, die Datenpufferung zu deaktivieren und in den bitdirekten Modus zu schalten.

  • Seite 15: Hardware-Datenflusskontrolle Durch Den Pc (Rts)

    Pocket Modem 56k Funktionen 5.2.5 Hardware-Datenflusskontrolle durch den PC (RTS) RS232 Kabel Modem PC oder Steuerung RTS-Leitung Der PC setzt die RTS-Leitung auf AUS, um das Modem zur Unter- brechung der Datenübertragung aufzufordern. Es hängt von der jeweiligen Software, die im PC läuft ab, ob die AT&K...

  • Seite 16: Reset

    Funktionen Pocket Modem 56k 5.2.7 Reset Es gibt zwei Möglichkeiten für einen Reset: Ein Reset wird nach dem kurzen Unterbrechen der Versorgungsspannung durchgeführt. Mithilfe des Terminalprogramms Lade nach dem Software-Reset das Benutzerprofil 0 ATZ0 Lade nach dem Software-Reset das Benutzerprofil 1 ATZ1 5.2.8...

  • Seite 17: Mnp 2/3/4 Fehlerkorrektur

    Pocket Modem 56k Funktionen 5.3.2 MNP 2/3/4 Fehlerkorrektur Die maximale Blockgröße ist zwischen 64 Byte AT\A0 128 Byte AT\A1 192 Byte AT\A2 und 256 Byte einstellbar. AT\A3 Die MNP-Fehlerkorrektur kann entweder automatisch einge- AT\N<n> setzt oder über AT-Befehle aktiviert werden.

  • Seite 18: Mnp 5 Datenkompression

    Funktionen Pocket Modem 56k 5.4.2 MNP 5 Datenkompression Das Modem beherrscht das Microcom Networking Protocol AT%C1 Level 5. MNP 5 Datenkompression ist nur auf einer fehlerkor- AT%C3 rigierten MNP 4 Verbindung ausführbar. MNP 5 ersetzt häufig benutzte Zeichen durch kürzere, sogenannte Token.

  • Seite 19: Selektive Rufannahme

    Pocket Modem 56k Funktionen Selektive Rufannahme Wird die selektive Rufannahme aktiviert, nimmt das Modem nur Anrufe von bestimmten Anrufern entge- gen. Die Identifikation von erlaubten Anrufern ge- schieht durch die Rufnummernübermittlung (CLIP). Dies muss allerdings vom Netzbetreiber oder der Tele- fonanlage, an dem das Modem angeschlossen ist, un- terstützt werden.
  • Seite 20 Funktionen Pocket Modem 56k In der Rufnummernliste sind auch Wildcards „*“ erlaubt. AT*N<n>=94158692** So ist es möglich, ganze Rufnummernblöcke freizugeben Das Wildcardzeichen („*“) ersetzt genau 1 Ziffer der Tele- fonnummer. Unser Beispiel gibt alle Rufnummern frei, welche mit AT*N6=94158692** 94158692** enden und weitere 2 Ziffern (z.B.: Durchwahl) haben.

  • Seite 21: Versenden Von Meldungen

    Pocket Modem 56k Funktionen Versenden von Meldungen Hinweis: Die Versandzeit einer SMS vom Sender zum Emp- fänger ist abhängig vom jeweiligen Betreiber der Servicenummer. Je nach Auslastung und Tageszeit kann eine SMS unter Umständen eine längere Zeit unterwegs sein. 5.6.1 Konfiguration der Übermittlung...

  • Seite 22: Auslösung

    Funktionen Pocket Modem 56k Das Modem antwortet mit new text: und erwartet die Eingabe der Rufnummer und des Alarmtex- <Rufnummer,Text> tes in der Form Zur Übermittlung wird der variable Teil (maximal 80 Zeichen) an den gemeinsamen Teil (maximal 160 Zeichen) der Sam- melmeldung angehängt.

  • Seite 23: Fernkonfiguration (Remote Control)

    Pocket Modem 56k Funktionen Fernkonfiguration (Remote Control) 5.7.1 Funktionsweise Telefonleitung Modem 1 Modem 2 (lokales Modem) (Remote-Modem) Für den Wechsel in den Fernkonfigurationsmodus muss eine Datenverbindung zwischen den Modems bestehen. Eine be- stimmte Verbindungsart ist nicht vorgeschrieben, es wird je- doch dringend empfohlen für Fernkonfiguration ausschließ-...

  • Seite 24: Starten Der Fernkonfiguration Am Lokalen Modem

    Funktionen Pocket Modem 56k 5.7.4 Starten der Fernkonfiguration am lokalen Modem Das Modem anwählen ATD <Rufnummer> Das Modem baut eine erfolgreiche Verbindung auf Connect… In den Fernkonfigurationsmodus wechseln **** Aufforderung zur Eingabe des Passwortes Remote Access Remote Passwort: QWERTY Passwort eingeben (default: QWERTY)

  • Seite 25: Zugriffsschutz

    Pocket Modem 56k Funktionen Zugriffsschutz 5.8.1 Passwort Zum Schutz vor unberechtigten Zugriffen über die Telefon- AT*C verbindung kann das Modem mit einem Passwort geschützt werden. Dieses Passwort wird für den Aufbau einer Daten- verbindung, Security Callback und Fernkonfiguration ver- wendet.

  • Seite 26: Durchführung

    Funktionen Pocket Modem 56k 5.8.3.2 Durchführung Verbindungsaufbau zum Modem ATD <Renumber> Connect Die Verbindung zum Modem wird aufgebaut. SECURITY CALLBACK Das Modem beantwortet einen eingehenden Anruf. REMOTE PASSWORD: Nun muss das „Remote-Passwort“ eingegeben werden QWERTY - identisch mit dem Passwort für die Fernkonfiguration.

  • Seite 27: Data Transmit Control (Leerlauferkennung)

    Pocket Modem 56k Funktionen Data Transmit Control (Leerlauferkennung) Data Transmit Control (DTC) ist eine in der Firmware integ- rierte Funktion zur Überwachung der Datenübertragung im Onlinebetrieb. Diese Funktion verhindert, dass das Modem unbegrenzt lange an der Leitung bleibt, obwohl schon lange keinerlei Daten mehr übertragen werden.

  • Seite 28: Vorrangschaltung Für Modems Mit Nachgeschaltetem Telefon

    Pocket Modem 56k 5.10 Vorrangschaltung für Modems mit nachge- schaltetem Telefon Das Pocket Modem 56k ermöglicht einem nachgeschalte- ten Telefon Vorrang einzuräumen, damit der Telefonan- schluss des Benutzers möglichst wenig durch die Modem- funktionen in seiner Verfügbarkeit beeinträchtigt wird. Befehl...

  • Seite 29: 5.10.2 Abheben Durch Ein Nachgeschaltetes Telefon

    Pocket Modem 56k Funktionen 5.10.2 Abheben durch ein nachgeschaltetes Telefon Wird bei einer bestehenden Modemverbindung ein nachge- schaltetes Telefon abgehoben, beendet das Modem sofort die Verbindung. Das Telefon wird an die Leitung geschaltet und erhält ein Freizeichen. Im S86-Register wird der Wert auf 25 gesetzt.

  • Seite 30: Verbindungsabbruch Der Gegenstelle

    Funktionen Pocket Modem 56k 5.10.3 Verbindungsabbruch der Gegenstelle Bei einem Verbindungsabbruch durch die Gegenstelle legt das Modem sofort auf. Im S86-Register wird der Wert auf 25 gesetzt. ATS86=25 Mit Hilfe von AT-Befehlen kann die Änderung der Schleifen- AT-TTE=U1, U2, U3 spannung zur Erkennung der Funktion –...

  • Seite 31: Firmwareupdate

    INSYS Pocket 56k Firmwareupdate Firmwareupdate Flashcom.exe Diese Funktion ermöglicht ein Firmwareupdate des Modems ohne Wechsel des EEPROMs. Die neue Version erhalten Sie von Ihrem Servicepartner. Abfrage der eingesetzten Firmware ATI4 Entpacken Sie die Datei in ein beliebiges Verzeichnis auf dem PC und starten Sie die Flashcom.exe.

  • Seite 32: Terminalprogramm

    Firmwareupdate INSYS Pocket 56k Nach Beendigung des Vorganges, schließen Sie das Fenster. Terminalprogramm 6.2.1 Voraussetzung Für ein Firmwareupdate werden ein PC und ein Terminal- programm benötigt. Das Terminalprogramm muss einen ASCII-Upload (ASCII Datenübertragungs- Protokoll) durch- führen können. Hardflowcontrol ist zwingend einzustel- len.
  • Seite 33 Pocket Modem 56k AT-Befehle Das Update wird in zwei Schritten durchgeführt: ASCII- Upload des Files HS_LADER.S37 Download Flashcode ASCII-Upload der Firmware (xxxxxxxx.S37) Device success- fully programmed Beendigung des Ladevorganges. Der Vorgang ist abgeschlossen. Erfolgskontrolle: Der Fortgang der Übertragung wird durch Punkte am Bildschirm (des Terminal- programms) dargestellt.

  • Seite 34: At-Befehlssatz

    AT-Befehle Pocket Modem 56k AT-Befehlssatz Alle Kommunikationsgeräte von INSYS werden intern über AT-Befehle gesteuert. Um AT-Befehle direkt einzugeben empfehlen wir das Terminalprogramm Tera- Term von T. T. Teranishi. Die Software ist für Sie unter http://www.vector.co.jp/authors/VA002416/teraterm.html als Download kos- tenlos erhältlich.
  • Seite 35 Pocket Modem 56k AT-Befehle Befehl Beschreibung Autorufannahme ein/ aus AT*A<n> Rufannahme ist unabhängig von S0 gesperrt AT*A0 Rufannahme entsprechend S0 (default) AT*A1 Hinweis: siehe auch S-Register 36, Bit 7 Ein- und Ausschalten der selektiven Rufannahme AT&A<n> Für die Auswertung der selektiven Rufannahme wird die Übertragung der Rufnummer (CLIP) benötigt.
  • Seite 36 AT-Befehle Pocket Modem 56k Befehl Beschreibung Ein-/ Ausschalten des Keyabort bei Verbindungsaufnahme AT%B<n> Keyabort ist aktiv. Jedes Zeichen auf der Tx-Leitung führt zur AT%B0 Unterbrechung des Verbindungsaufbaus. (default) Keyabort ist deaktiviert. Der Verbindungsaufbau kann nicht manuell AT%B1 unterbrochen werden. Ein Abbruch des Verbindungsaufbaus ist nur per DTR-Drop oder durch modeminternen Abbruch (NO DIALTONE, BUSY) oder Timeout (NO CARRIER) möglich.
  • Seite 37 Pocket Modem 56k AT-Befehle Befehl Beschreibung Wählen ATD<n> Das Modem hebt ab und wählt entsprechend dem mit dem ATD-Befehl übergebenen Wahlstring. Nach dem Wählen versucht das Modem eine Verbindung aufzubauen. Wurde der ATD-Befehl ohne Wahlstring ausgeführt, hebt das Modem ab und versucht (ohne zu wählen) Verbindung zum anderen Modem aufzunehmen.
  • Seite 38 AT-Befehle Pocket Modem 56k Befehl Beschreibung Wahlwiederholung der zuletzt gewählten Nummer. ATD<n> Rückkehr in den Eingabemodus nach dem Wählen. Es wird an das Ende ORTSETZUNG des Wählstrings gefügt und veranlasst das Modem bei Erreichen des ; in den Eingabemodus zurückzukehren (mit: OK-Meldung). Dies erlaubt auch bei abgenommenem Hörer, AT-Befehle einzugeben.
  • Seite 39 Pocket Modem 56k AT-Befehle Befehl Beschreibung DTR (CT108/2) Behandlung AT&D<n> DTR (CT108/2) Behandlung - Überwachung von Ein-/ Aus-/ Übergängen der RS232 DTR-Leitung des PC. DTR wird ignoriert. Erlaubt den Betrieb an PCs, die DTR nicht bedienen. AT&D0 Ein DTR- Ein-/ Aus-/ Übergang veranlasst das Modem so zu reagieren, AT&D1...
  • Seite 40 AT-Befehle Pocket Modem 56k Befehl Beschreibung Ländercode einstellen AT+GCI=<n> Der Befehl AT+GCI erlaubt die Anpassung des Modems an verschiedene Länder. De- faultmäßig ist das Modem mit AT+GCI=FD auf Europa (CTR21) eingestellt. Nur für dieses Länderprofil ist das Modem im Moment zugelassen Hinweis: Bitte beachten Sie, dass die Ländereinstellung eine Umstellung...
  • Seite 41 Schaltet den gesteuerten Halbduplex-Betrieb auf der seriellen Schnitt- AT&K8 stelle für RS485 ein. In diesem Modus wird das CTS-Signal deaktiviert (High), während das Pocket Modem 56k Daten auf der seriellen Schnittstelle sendet. Somit kann das CTS-Signal als Treiber- Freigabesignal für einen RS485-Treiber verwendet werden. Die Polari- tät kann mit AT&R eingestellt werden.
  • Seite 42 AT-Befehle Pocket Modem 56k Befehl Beschreibung Break-Kontrolle AT\K Das Modem reagiert auf ein vom anderen Modem oder vom PC empfangenes Break (Empfangsleitung für einige Zeit aus) oder auf einen AT\B- Befehl entsprechend der Parameter. 1. Situation Im Falle eines Breaks vom PC während einer Datenverbindung zu ei-...
  • Seite 43 Schnittstelle die Verbindung auf der Telefonseite immer mit der maximal möglichen (bzw. durch AT+MS festgelegten) Geschwindigkeit auf. So wird z.B. beim Pocket Modem 56k immer versucht, eine Verbindung mit 33.600 Baud auf- zubauen, auch wenn auf der seriellen Schnittstelle lediglich 9.600 Baud eingestellt sind.
  • Seite 44 AT-Befehle Pocket Modem 56k Befehl Beschreibung Anzeigen der Modulationsart AT+MR=<n> Der Befehl AT+MR erlaubt es, die Modulationsart nach der CONNECT-Meldung anzu- zeigen. Schaltet die Anzeigefunktion aus (default) AT+MR=0 Schaltet die Anzeigefunktion ein. Der angezeigte Wert gilt für die AT+MR=1 gesendeten Daten.
  • Seite 45 Pocket Modem 56k AT-Befehle Befehl Beschreibung Parameter Modulation: AT+MS=<n> Mit dem Parameter der Modulation wird die bevorzugte (Automode = 1) bzw. die vor- ORTSETZUNG geschriebene (Automode = 0) Modulationsart festgelegt. Folgende Werte stehen zur Verfügung: V.21 V.22 1200 V22B V.22bis...
  • Seite 46 AT-Befehle Pocket Modem 56k Befehl Beschreibung Wahl der Gegenstelle AT*M<n> Legt das Protokoll fest, mit dem der Alarmstring an den Netzbetreiber gesendet wird. Gegenstelle normales Festnetz Modem (default) AT*M0 Gegenstelle Mobiltelefon mit Netzzugang über PET/IXO/TAP-Protokoll AT*M1 und Datenformat 8N1 (z.B. D1-Netz oder E-Netz in Deutschland) Gegenstelle Mobiltelefon mit Netzzugang über EMI/UCP-Protokoll und...
  • Seite 47 Pocket Modem 56k AT-Befehle Befehl Beschreibung zulässige Nummern für selektive Rufannahme AT*N<n>=<nr> Definition von 8 zulässigen Rufnummern, für die der Modemzugang erlaubt ist. Nur wenn die übermittelte Rufnummer mit einer in der Liste eingetragenen Rufnummern übereinstimmt, meldet das Modem beim Anruf RING bzw. nimmt den Anruf gemäß...
  • Seite 48 AT-Befehle Pocket Modem 56k Befehl Beschreibung Einschalten des Impulswahlverfahrens (je nach Modell deaktiviert) Ab diesem Befehl wird jede Wahl im Impulsverfahren durchgeführt, bis ein ATT- be- ziehungsweise ATDT-Befehl wieder auf Tonwahl umschaltet. Passwortabfrage AT*P<n> Schaltet die Passwortabfrage nach dem Verbindungsaufbau ab (de-...
  • Seite 49 Pocket Modem 56k AT-Befehle Befehl Beschreibung Quiet Call AT\Q<n> Mit dem Quiet Call wird beim ersten Klingeln das nachgeschaltete Telefon abgeschal- tet. In Verbindung mit der selektiven Rufannahme (AT&N<n>) können Anrufe von ei- ner vorher definierten Rufnummer erfolgen, ohne ein Klingeln des nachgeschalteten Telefons.
  • Seite 50 AT-Befehle Pocket Modem 56k Befehl Beschreibung Umschaltbarkeit zwischen DCD- und DSR-Leitung AT%S<n> DSR-Signal liegt auf der DSR-Leitung AT%S0 DCD-Signal liegt auf der DCD-Leitung (default) DSR-Signal liegt auf der DCD-Leitung AT%S1 DCD-Signal liegt auf der DSR-Leitung (Vertauschung der Leitungen) DSR-Behandlung AT&S<n>...
  • Seite 51 Befehl Beschreibung Vorrangschaltung für Modems mit nachgeschaltetem Telefon AT-STE=<n> Das Pocket Modem 56k ermöglicht einem nachgeschalteten Telefon Vorrang einzu- räumen, damit der Telefonanschluss des Benutzers möglichst wenig durch die Mo- demfunktionen in seiner Verfügbarkeit beeinträchtigt wird. (siehe Kapitel 5.10) Überwachungsfunktionen:...
  • Seite 52 AT-Befehle Pocket Modem 56k Befehl Beschreibung Konfiguration der Parameter für die Vorrangschaltung AT-TTE=U1, U2, U3 Mit dem Befehl AT-TTE=U1, U2, U3 wird die Änderung der Schleifenspannung ein- gestellt. Die Einstellungen werden zur Erkennung von AT-STE=<n> benötigt. (siehe Kap. 5.10) Leitung belegt...
  • Seite 53 Pocket Modem 56k AT-Befehle Befehl Beschreibung Form der Connectratenmeldungen AT\V<n> Dieser Befehl ermöglicht die Anzeige der Connectmeldung in drei AT\V0 Zeilen. Dieser Befehl ermöglicht die Anzeige der Connectmeldung in einer AT\V1 Zeile. (default) Definition des gemeinsamen Alarmtextes (Sammelmeldung) AT*V bei einfachem Alarm: Definition des Alarmtextes (maximal 160 Zeichen)
  • Seite 54 AT-Befehle Pocket Modem 56k Befehl Beschreibung Zeige die Konfigurationen AT&V<n> Anzeige der aktiven Konfiguration des Modems, der gespeicherten AT&V0 Benutzervoreinstellungen und der gespeicherten Telefonnummern 0 bis 3. (Der Parameter 0 kann entfallen) Diagnosedaten der letzten Verbindung (Verbindungspartner, Grund AT&V1 des Verbindungsabbaus): TERMINATION REASON: Grund des Verbindungsabbaus.
  • Seite 55 Pocket Modem 56k AT-Befehle Befehl Beschreibung CLIP einstellen AT+VCID=<n> Mit dieser Funktion ist es möglich, bei eingehenden Anrufen die Rufnummer des Anru- fers vom Modem ausgeben zu lassen. (Nur bei Telefonanschlüssen oder –anlagen, die CLIP unterstützen. Wenn Sie die Funk- tion CLIP verwenden möchten, fragen Sie bitte bei Ihrem Netzbetreiber nach, ob Ihr...
  • Seite 56 AT-Befehle Pocket Modem 56k Befehl Beschreibung Erweiterte Ergebnismeldungen, Wähltonerkennung ATX<n> Der Befehl bestimmt, welche Gruppe von Meldungen das Modem an den PC schickt. Dies ist bei Nebenstellenanlagen von Bedeutung, da oft eine führende 0 oder 9 ge- wählt werden muss, bevor ein Amtston auf der Leitung zu hören ist. Blind Dialing (Wählen, ohne den Wählton zu detektieren) wird, je nach Parameter, aktiviert oder...
  • Seite 57 Pocket Modem 56k AT-Befehle Befehl Beschreibung Telefonnummern speichern AT&Z<n> Der Befehl speichert vier Einträge dauerhaft im EEPROM. Jeder Eintrag darf bis zu 35 Stellen haben. Die Einträge können überschrieben werden und müssen dem Wahl- string, wie im ATD-Befehl beschrieben, entsprechen.

  • Seite 58: Ü Bersicht F Ax - Und S Prachbefehle

    AT-Befehle Pocket Modem 56k Übersicht Fax- und Sprachbefehle Genauere Unterlagen über die Befehle der Fax Class 2 sowie eine Dokumentation der Sprachbefehle erhalten Sie bei Ihrer Bezugsquelle. AT-Meldungen Liste der Meldungsnummern und Meldungstexte in Abhängigkeit vom ATX<n>- Befehl. Meldungs- ATX<n>...
  • Seite 59 Pocket Modem 56k AT-Befehle Meldungs- ATX<n> nummer Meldungstext in Langform Kurzform CARRIER 2400 CARRIER 4800 CARRIER 7200 CARRIER 9600 CARRIER 12000 CARRIER 14400 CARRIER 16800 CARRIER 19200 CARRIER 21600 CARRIER 24000 CARRIER 26400 CARRIER 28800 CONNECT 16800 CONNECT 21600 CONNECT 24000...
  • Seite 60 AT-Befehle Pocket Modem 56k Meldungs- ATX<n> nummer Meldungstext in Langform Kurzform CONNECT 32000 CONNECT 34000 CONNECT 36000 CONNECT 38000 CONNECT 40000 CONNECT 42000 CONNECT 44000 CONNECT 46000 CONNECT 48000 CONNECT 50000 CONNECT 52000 CONNECT 54000 CONNECT 56000 CONNECT 230400 CARRIER 28000...

  • Seite 61: Register

    Pocket Modem 56k S- Register S-Register S-Register können mit dem ATS-Befehl gelesen und geschrieben werden. (Siehe Kapitel 8 "AT-Befehlssatz", Befehl ATS). Bestimmte S-Register können nur gelesen werden, in an- deren kann nur ein bestimmter Wertebereich eingestellt werden. Bei Wertebereichsüberschreitung meldet das Modem OK, obwohl der Wert nicht über- nommen wurde.

  • Seite 62: Beschreibung S-Register

    S- Register Pocket Modem 56k Register Funktion Einheiten Bereich Vorein- stellung Zeit bis zum erzwungenen Auflegen 0-255 S39* Flusskontrolle S40* Allgemeine Einstellungen S41* Allgemeine Einstellungen S46* V.42bis Datenkompression S48* V42bis Verbindungsaufbauprotokoll Fehlerereigniscode read only S91* Sendepegel 0-15 S95* Ergebniscode Diese Register werden mit dem AT&W- Kommando im EEPROM gespeichert.
  • Seite 63 Pocket Modem 56k S- Register Zeilenvorschub Zeichen Zeilenvorschub-Zeichen = Linefeed-Zeichen Backspace Zeichen Backspace Zeichen = Zurück-Zeichen Wartezeit auf Wählton Maximale Zeit, um auf das Freizeichen zu warten. Nachdem das Modem abgeho- ben hat, wartet es 7 Sekunden lang auf das Freizeichen (aus Zulassungsgründen fest eingestellt).
  • Seite 64 S- Register Pocket Modem 56k S13* Anzahl der Wählversuche für das Versenden der Meldung Bedeutung Bit 0 – 3 Anzahl der Wählversuche Wertebereich: 1...12 Defaultwert: S13 legt fest, wie oft versucht wird, die Meldung abzusetzen. Hinweis: Die Begrenzung auf 12 Versuche maxi- mal ist aus Zulassungsgründen (Black-...
  • Seite 65 Pocket Modem 56k S- Register Bedeutung Bit 0,1 Reserviert Bit 2 CTS-Verhalten CT106 (CTS) Behaviour: 0: wie AT&R0 1: wie AT&R1 Bit 3-4 DTR-Verhalten CT108 (DTR) Behaviour: 0: wie AT&D0 1: wie AT&D1 2: wie AT&D2 3: wie AT&D3 Bit 5...
  • Seite 66 S- Register Pocket Modem 56k Zeit bis zum Umschalten in Sleep Modus In S24 wird die Zeit (in Sekunden) festgelegt, nach der bei Inaktivität in den Stromsparmodus (Sleep) geschaltet wird. Der Stromsparmodus wird wieder ver- lassen, sobald Zeichen an das Modem gesendet werden oder ein Anruf eingeht.
  • Seite 67 Pocket Modem 56k S- Register S31* Allgemeine Einstellungen Bedeutung Bit 0 0: 3-zeilige Meldung (AT\V0) Bit 1 Darstellung 1: Erweiterte einzeilige Meldung (AT\V1) Connectmeldung Fehlerkorrektur- Meldungen: 0: Nur PC-Baudrate (ATW0) Meldungen 1: PC- und Telefonbaudrate (ATW1) 2: Nur Telefonbaudrate (ATW2)
  • Seite 68 S- Register Pocket Modem 56k Wahl der Datenflusskontrolle zwischen PC und Modem. S39=0 Keine Datenflusskontrolle (AT&K0) S39=3 RTS- / CTS-Datenflusskontrolle (AT&K3) S39=4 XON- / XOFF-Datenflusskontrolle (AT&K4) S39=5 Transparente XON-Datenflusskontrolle (AT&K5) S39=6 RTS/ CTS- und XON/ XOFF-Datenflusskontrolle S40* Allgemeine Einstellungen Bedeutung...
  • Seite 69 Pocket Modem 56k S- Register S46* V.42bis Datenkompression S46=136 Keine Datenkompression S46=138 V.42bis-Datenkompression ein S48* V.42bis Verbindungsaufbauprotokoll S48=0 Nur LAPM Verbindung möglich S48=7 LAPM oder MNP 4 Verbindung S48=128 Verbindungsprotokoll wie in S36 vorgeschrieben Fehlerereigniscode Bei einem Verbindungsabbruch (NO CARRIER) wird in dieses Register ein Ereignis- code geschrieben.
  • Seite 70 S- Register Pocket Modem 56k S91* Sendepegel Im Register S91 ist der Wert für den Sendepegel des Modems hinterlegt. Der Wert ist zwischen 0 und 15 einstellbar. Durch eine Verringerung des Sendepegels kann die Verbindung in einigen Fällen verbessert werden.

  • Seite 71: Übersicht Für Den Versand Von Sms Als Fax

    Pocket Modem 56k Übersicht SMS Übersicht für den Versand von SMS als Fax oder E-Mail In Kapitel 9 erhalten Sie eine Übersicht von Netzbetreibern aus dem deutschsprachigen Raum (D, A, CH). Alle notwendigen Informationen sind über das Kundencenter des Netz- betreibers erhältlich.

  • Seite 72: Sms Als Mail

    Übersicht SMS INSYS Pocket 56 SMS als Mail Dezember 05...

  • Seite 73: Faq

    Pocket Modem 56k Übersicht SMS Im Folgenden sind einige Fragen, die erfahrungsgemäß bei der Installation auftreten können, beschrieben. Problem: Mögliche Ursache: Abhilfe Das Modem nimmt keinen An- Die automatische Rufannahme ist Geben Sie im Terminalprogramm ruf an. ausgeschaltet. folgende Befehle ein:...
  • Seite 74 Pocket Modem 56k Problem: Mögliche Ursache: Abhilfe Es gelingt nicht, eine Telefon- Das Modem wählt im Impulsver- Sie können feststellen, ob Ihre verbindung herzustellen. fahren, statt im erforderlichen Telefonanlage mit Impulsen oder Tonwahlverfahren oder umge- mit Tönen wählt: Hören Sie wäh- kehrt.

  • Seite 75: Sicherheitshinweise

    Durch Kurzschlüsse anderer Geräte wird somit das Pocket Modem 56k nicht außer Betrieb gesetzt. Die Verwendung eines anderen Netzteils kann zur Beschädigung des Pocket Modem 56k führen, der Hersteller kann dafür keine Haf- tung übernehmen. Wir empfehlen Ihnen zum Schutz gegen Überspannungen einen geeigneten Überspannungsschutz zu installieren.

  • Seite 76: Technische Daten

    Technische Daten Pocket Modem 56k Technische Daten Alle angegebenen technischen Daten wurden bei nominaler Eingangsspan- nung, Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen. 12.1 Mechanische Merkmale Pocket Modem 56K Gewicht: 150 g Abmessungen in mm (b x l x h)

  • Seite 77: Mögliche Schnittstellengeschwindigkeiten

    Pocket Modem 56k Technische Daten 12.3 Mögliche Schnittstellengeschwindigkeiten Baudrate in bps 4.800 28.800 9.600 38.400 1.200 14.400 57.600 2.400 19.200 115.200 12.4 Unterstützte Übertragungsstandards Übertragungsstandard Übertragungsstandard V.17 V.44 Datenkompression V.21 V.90 V.21 Kanal2 V.92 V.22A/B Bell 212A und 103 V.22bis Fernwartung V.23...

  • Seite 78: Telefonschnittstelle

    Technische Daten Pocket Modem 56k 12.5 Telefonschnittstelle RJ 12 Stecker mit der Nase nach hinten b2 b1 a2 a1 RJ 12 Stecker Front Belegung des Westernsteckers (RJ 12) und der RJ 45 Buchse Beschreibung Beschreibung Bedeutung der Signale: a1, b1: Ankommende Telefonleitungen (z.B.

  • Seite 79: Itu-Normen (Ccitt)

    Pocket Modem 56k Technische Daten 12.6 ITU-Normen (CCITT) ITU-Norm (CCITT) Bedeutung Übertragung mit 300 bps (duplex) V.21 Übertragung mit 1.200 bps (duplex) V.22 Übertragung mit 2.400 bps (duplex) V.22bis Senden mit 75 bps und Empfangen mit 1.200 bps bzw. umgekehrt.

  • Seite 80: Ländercodes

    Ländercodes Pocket Modem 56k Ländercodes Anpassung des Modems an lokale Erfordernisse mit dem Befehl AT+CGI=<Ländercode> Alle weiteren Einstellungen sollten nach Wahl des Ländercodes vorge- nommen werden, weil manche Werksvoreinstellungen länderabhängig sind. Pocket Modem 56k Land erweiterte Standardländer Ländergruppe TBR21*) FD (default) FD (default) Ägypten...
  • Seite 81 Pocket Modem 56k Ländercodes Pocket Modem 56k Land erweiterte Standardländer Ländergruppe Indien Indonesien Irland Island Israel Italien ITU/Taiwan Japan Jemen Jordanien Kanada Kolumbien Korea Republik Kroatien Kuwait Libanon Liechtenstein Lettland Litauen Malaysia Marokko Mexiko Neuseeland Nicaragua Niederlande Nigeria Norwegen Oman Österreich...
  • Seite 82 Ländercodes Pocket Modem 56k Pocket Modem 56k Land erweiterte Standardländer Ländergruppe Polen Portugal Rumänien Russische Förderation Saudi-Arabien Schweden Schweiz Senegal Singapur Slowakische Republik Slowenien Spanien Sri Lanka Südafrika Taiwan Thailand Tschechische Republik Türkei Tunesien Ukraine Ungarn Uruguay Venezuela Vereinigte Arabische Emirate Weißrussland (Belarus)

  • Seite 83: Konformitätserklärung

    Pocket Modem 56k Konformitätserklärung Konformitätserklärung Dezember 05...
