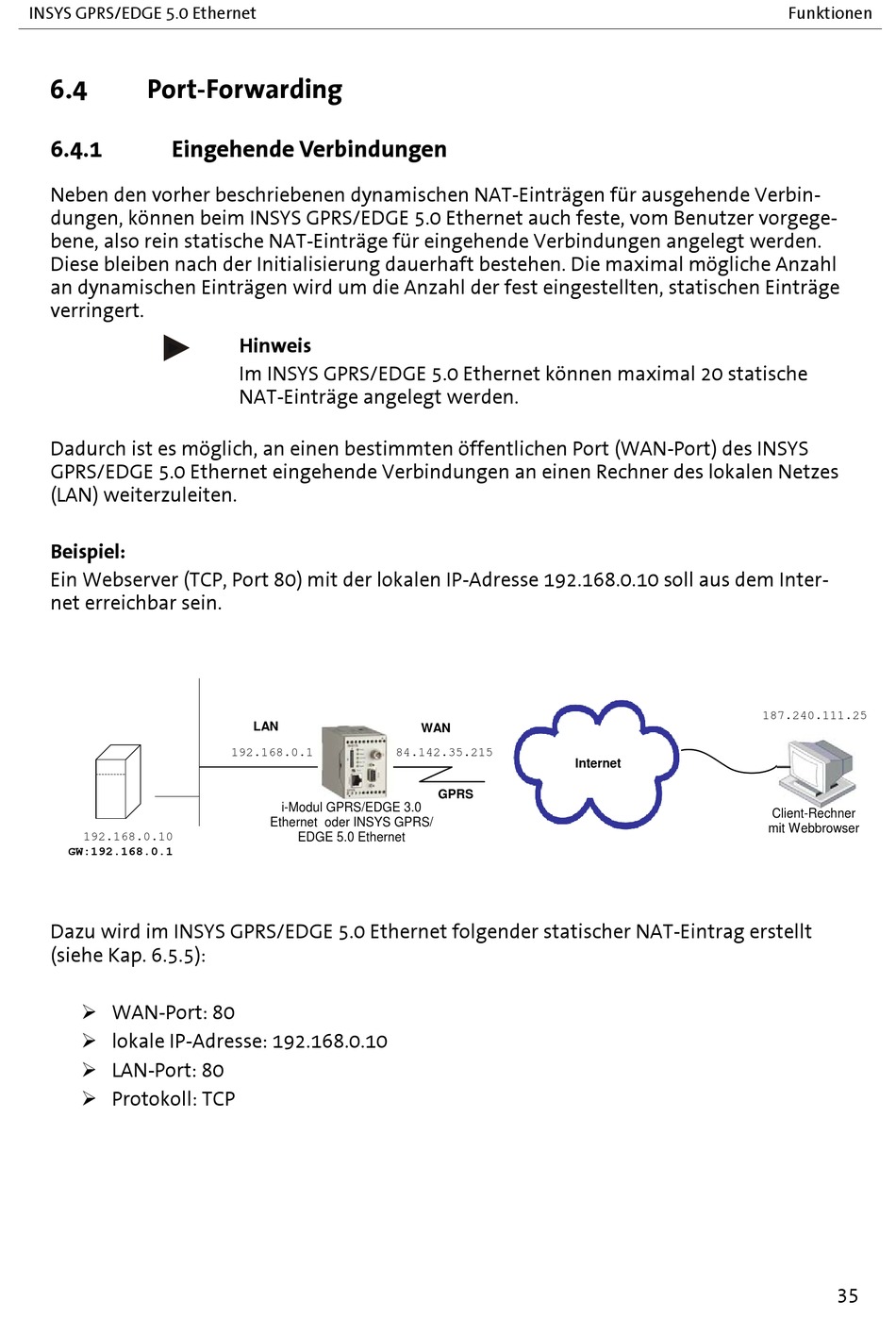

Port-Forwarding; Eingehende Verbindungen - INSYS GPRS/EDGE 5.0 Ethernet Benutzerhandbuch

INSYS GPRS/EDGE 5.0 Ethernet
6.4

Port-Forwarding

6.4.1

Eingehende Verbindungen

Neben den vorher beschriebenen dynamischen NAT-Einträgen für ausgehende Verbin-
dungen, können beim INSYS GPRS/EDGE 5.0 Ethernet auch feste, vom Benutzer vorgege-
bene, also rein statische NAT-Einträge für eingehende Verbindungen angelegt werden.
Diese bleiben nach der Initialisierung dauerhaft bestehen. Die maximal mögliche Anzahl
an dynamischen Einträgen wird um die Anzahl der fest eingestellten, statischen Einträge
verringert.
Dadurch ist es möglich, an einen bestimmten öffentlichen Port (WAN-Port) des INSYS
GPRS/EDGE 5.0 Ethernet eingehende Verbindungen an einen Rechner des lokalen Netzes
(LAN) weiterzuleiten.
Beispiel:
Ein Webserver (TCP, Port 80) mit der lokalen IP-Adresse 192.168.0.10 soll aus dem Inter-
net erreichbar sein.
192.168.0.10
GW:192.168.0.1
Dazu wird im INSYS GPRS/EDGE 5.0 Ethernet folgender statischer NAT-Eintrag erstellt
(siehe Kap. 6.5.5):
 WAN-Port: 80
 lokale IP-Adresse: 192.168.0.10
 LAN-Port: 80
 Protokoll: TCP
Hinweis
Im INSYS GPRS/EDGE 5.0 Ethernet können maximal 20 statische
NAT-Einträge angelegt werden.
LAN
192.168.0.1 84.142.35.215
i-Modul GPRS/EDGE 3.0
Ethernet oder INSYS GPRS/
EDGE 5.0 Ethernet
WAN
Internet
GPRS
Funktionen
187.240.111.25
Client-Rechner
mit Webbrowser
35
