Produkthandbuch für VLT Micro Drive FC 51
Die Motordrehrichtung wird unten links am Display durch einen Pfeil
angegeben, der entweder im (Rechtslauf) oder gegen den Uhrzeigersinn
(Linkslauf) gerichtet ist.
[MENU] wählt eines der folgenden Menüs:
Zustandsmenü:
Das Zustandsmenü befindet sich entweder im
ausgewählten Parameters angezeigt.
Hand on-Betrieb
Im wird der LCP-Ortsollwert angezeigt.
Quick-Menü:
Zeigt die Quick-Menü-Parameter und deren Einstellungen an. Es dient zum Zugriff und Programmieren der Parameter des Quick-Menüs. Die Parameter
in den Quick-Menüs eignen sich für die Programmierung der meisten Anwendungen.
Hauptmenü:
Zeigt die Hauptmenü-Parameter und deren Einstellungen an. Es dient zum Zugriff und Programmieren aller Parameter. Eine Parameterübersicht ist weiter
hinten in diesem Kapitel enthalten. Detaillierte Informationen zum Programmieren enthält das Programmierhandbuch MG02CXYY.
Kontroll-Anzeigen (LEDs):
• On (Grüne LED): zeigt an, dass der Frequenzumrichter betriebsbereit ist.
• Warn. (Gelbe LED): zeigt eine Warnung an.
• Alarm (Rot blinkende LED): zeigt einen Alarmzustand an.
Navigationstasten:
[Back] bringt Sie zum früheren Schritt oder zur nächsthöheren Ebene in der Navigationsstruktur.
Die Pfeiltasten [▲] [▼] dienen dazu, zwischen Befehlen und Parametern zu wechseln.
[OK] wird benutzt, um einen mit dem Cursor markierten Parameter auszuwählen und um die Änderung einer Parametereinstellung zu bestätigen.
Bedientasten:
Eine gelbe LED über den Bedientasten zeigt die aktive Taste an.
[Hand on] startet den Motor und ermöglicht die Steuerung des Frequenzumrichters über die LCP Bedieneinheit.
[Off/Reset] dient zum Stoppen des angeschlossenen Motors, außer im Alarmmodus. In diesem Fall erfolgt ein Zurücksetzen des Motors.
[Auto on] wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen oder serielle Kommunikation gesteuert werden soll.
[Potentiometer] (LCP12): Abhängig von der Betriebsart des Frequenzumrichter hat das Potentiometer zwei verschiedene Funktionsweisen.
Autobetrieb
Im dient das Potentiometer als zusätzlicher programmierbarer Analogeingang.
Handbetrieb
Im bestimmt das Potentiometer den Ortsollwert.
Anzeigemodus Hand on-Betrieb (Ortbetrieb)
oder im
MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

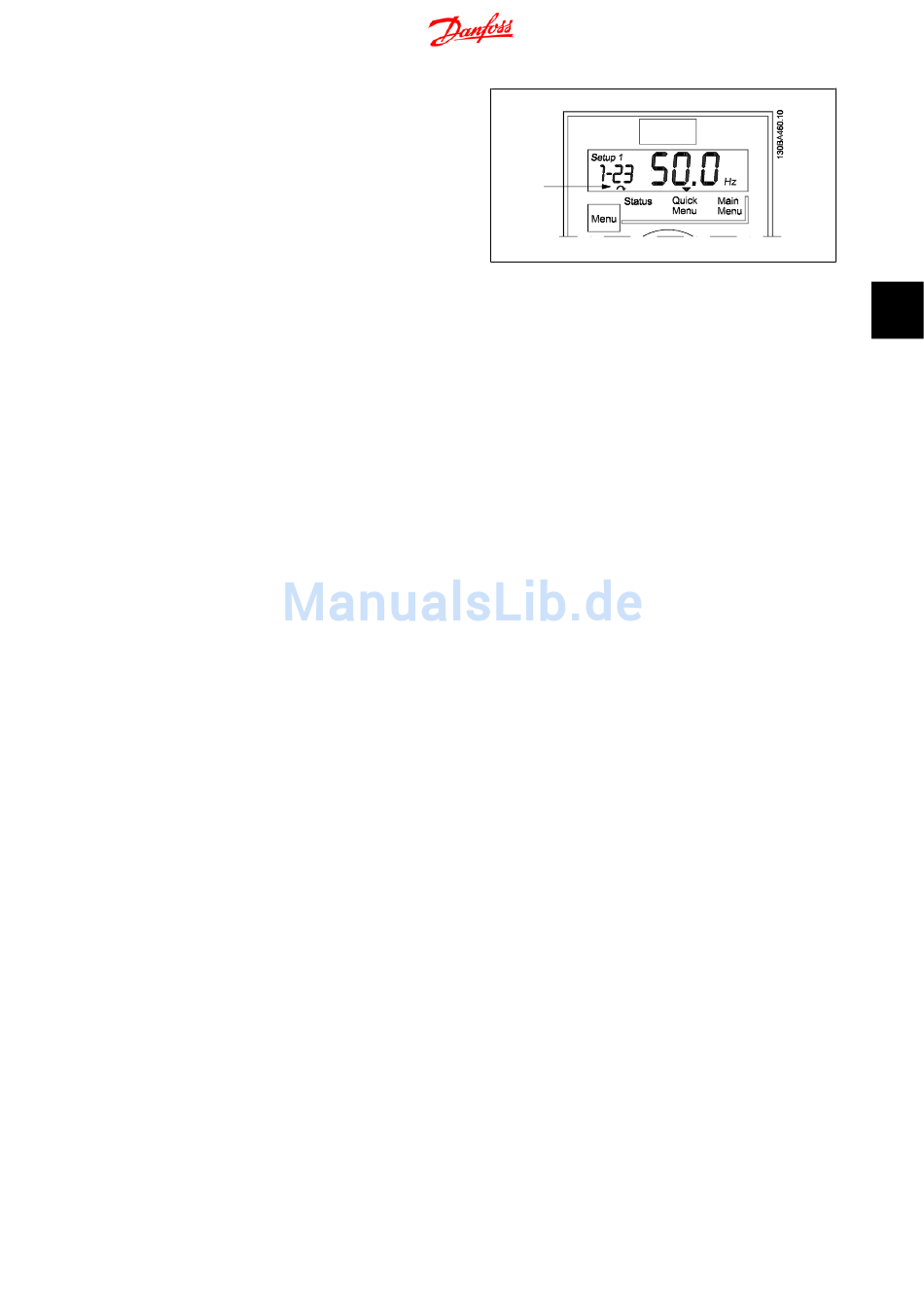

Abbildung 4.7: Anzeige der Motordrehrichtung
Anzeigemodus
. Im wird im Display der Wert des aktuell
4. Programmierung
