3. Elektrische Installation
Alle dreiphasigen Standard-Asynchronmotoren können an den Frequen-
zumrichter angeschlossen werden. Normalerweise wird für kleine Moto-
ren Sternschaltung (230/400 V, Δ/Y), und für größere Motoren Dreieck-
schaltung (400/690 V, Δ/Y) verwendet. Schaltungsart (Stern/Dreieck)
und Anschlussspannung sind auf dem Motor-Typenschild angegeben.
3
1. Schritt: Zunächst das Erdkabel befestigen.
2. Schritt: Kabel in Stern- oder Dreieckschaltung an den Klemmen an-
schließen. Das Motor-Typenschild enthält weitere Informationen.
Benutzen Sie, sofern nicht anders vorgeschrieben, ein abgeschirmtes
Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten. Siehe
dazu das Kapitel Optionen für VLT Micro Drive FC 51
10

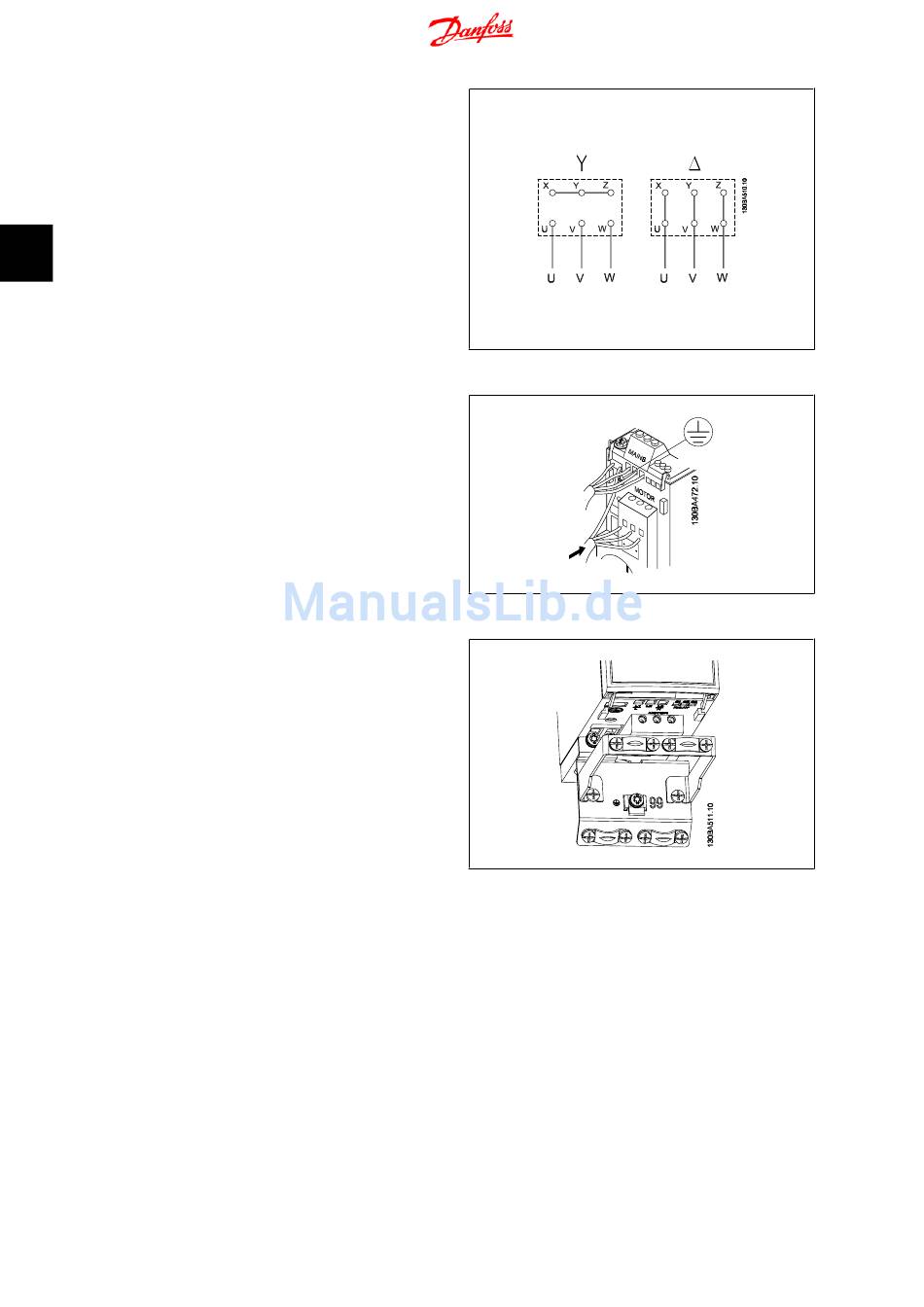

Abbildung 3.3: Stern- und Dreieckschaltung
Abbildung 3.4: Befestigung von Erd- und Motorkabeln.
.
Abbildung 3.5: VLT Micro Drive mit Abschirmblech
