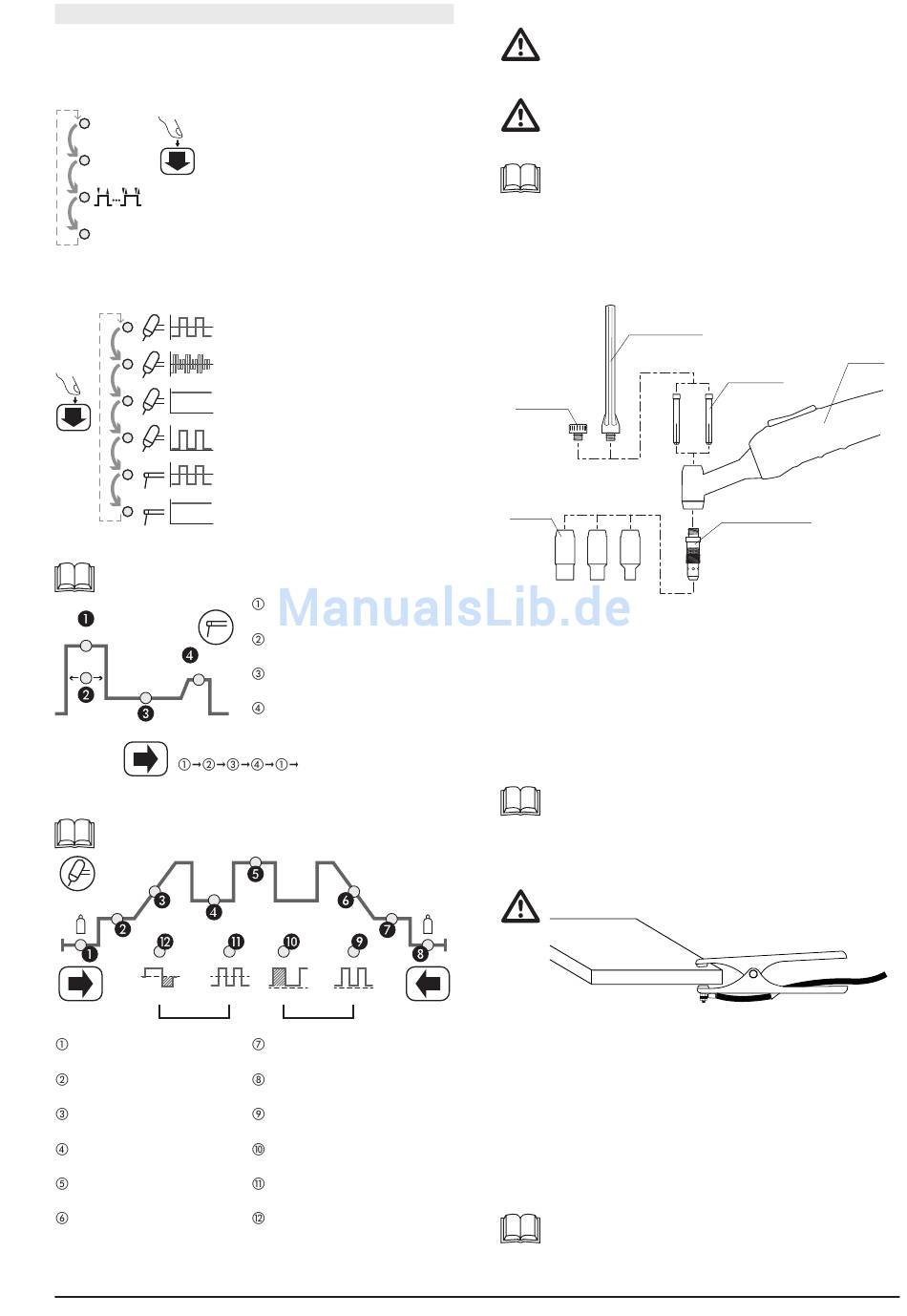

5. Verwendung
5.1. Bedienpanel
Abbildung des vollständigen Bedienpanels siehe 3.2.
5.1.1. Hauptauswahl
A, s, %, Hz
MMA bzw. WIG Parameter ändern
V
Leerlaufspannung ändern
WIG Schweißprogramm auswählen
Programm Nummer 0-19 (=20 Programme)
Aktuellen Speicherplatz für Einstellungen
Group
auswählen (5 Speicherplätze, 1-5)
5.1.2. Betriebsart Wahlschalter
Verfügbare Schweiß-Betriebsarten sind:
WIG AC nicht gepulst
Kurvenform Rechteck
WIG AC gepulst
WIG DC nicht gepulst
WIG DC gepulst
MMA E-Hand AC 50Hz/20ms
MMA E-Hand DC
5.1.3. MMA Parameterauswahl
Welche Parameter einstellbar sind, hängt von der eingestellten
Betriebsart ab.
Ignition AMP
Time
Arc Force
Arc AMP
Mit Pfeiltaste Parameter wechseln
5.1.4. WIG Parameterauswahl
Welche Parameter einstellbar sind, hängt von der eingestellten
Betriebsart ab.
%
Hz
Parameter
vorwärts
Gasvorströmzeit einstellen
[Pre-Flow time]
Startstrom einstellen
[Initial AMP]
Stromanstiegszeit einstellen
[Upslope time]
Basisstrom einstellen
[Base AMP]
Schweißstrom einstellen
[Peak AMP]
Stromabsenkzeit einstellen
[Downslope time]
DE
Startstrom einstellen
[Hotstart]
Zeit für Startstrom einstellen
[Hotstart Time]
Schweißstrom einstellen
[Arc AMP/Base AMP]
Freibrand einstellen
[Arc Force]
...
%
Hz
Parameter
rückwärts
Endstrom einstellen
[Crater AMP]
Gasnachströmzeit einstellen
[Post-Flow time]
Pulsfrequenz einstellen
[Pulse frequency]
Puls Tastverhältnis einstellen
[Pulse duration/ratio]
AC Frequenz einstellen
[Main frequency]
Halbwellenverhältnis einstellen
[Cathode AMP ratio]
5.2. WIG Schweißprozess
Sollten Sie wenig Erfahrung mit dem Schweißen haben, finden
Sie im Kapitel 6 einige hilfreiche Hinweise zum Thema MMA
Handelektroden Schweißen (Prozess Vor- und Nachteile, Hin-
weise zu Grundwerkstoffen, usw.).
Stellen Sie sicher, dass sich der Bediener vor der Verwendung
mit allen relevanten Sicherheitsvorschriften vertraut gemacht
hat. Schweißen ist gefährlich und kann bei unsachgemäßer An-
wendung schwere Verletzungen hervorrufen!
Beachten Sie weiters alle Sicherheitshinweise dieses Handbuchs
(siehe 1. Sicherheitshinweise).
5.2.1. Der WIG-Brenner
Werkseitig ist der gasgekühlte WIG-Brenner WP26 mit einem 2,5m
Schlauchpaket ausgerüstet. Der Brennertaster ist extern am Brenner
montiert (werkseitig mit Kabelbinder) und kann bei Bedarf auch ab-
genommen werden.
Spannkappe lang
Spannkappe
kurz
Gasdüsen
6
5
4
5.2.2. Vorbereitung
➪ Passende Elektrode auswählen (Hinweise siehe 6.8.3.) und passend
anspitzen (Hinweise siehe 6.8.4.).
➪ Passende Gasdüse auswählen (Hinweise siehe 6.8.1.) und Brenner
vorbereiten (zusammenbauen).
➪ Gas-Schnellkupplung an Schutzgasauslass des Gerätes anschlie-
ßen.
➪ Stecker des Brennertasters an Gerätekontakt anschließen
➪ Brennerpolarität wählen (Hinweise siehe 6.8.2.), Stecker am Strom-
panel des Gerätes montieren und im Uhrzeigersinn fest anziehen.
Die Polarität der Elektrode ist vom Schweißzusatzwerkstoff bzw.
vom Werkstück abhängig, in der Regel jedoch NEGATIV.
➪ Das mitgelieferte Werkstückkabel (oft auch Massekabel genannt)
an dem freien Strompanelanschluß montieren und im Uhrzeiger-
sinn fest anziehen.
➪ Die Werkstückklemme am Werkstück anklemmen.
Auf einen guten elektrischen Kontakt mit dem Werkstück achten!
Je nach verwendetem Schweißzusatz- bzw. Grundwerkstoff die kor-
rekte Schutzgasflasche wie unter 4.1. beschrieben anschließen.
➪ Das Gerät am Stromnetz anschließen und den Hauptschalter „Pow-
er" am Bedienpanel des Gerätes einschalten (auf Stellung ON/EIN).
➪ Das Gerät zeigt in der Anzeige die jeweilige Gerätefirmware an.
Nach 2s ist das Gerät mit den letzten Einstellungen betriebsbereit.
➪ Flaschenventil langsam öffnen.
➪ Je nach Betriebsart Brennertaster x-mal drücken bzw. gedrückt hal-
ten. Schutzgas strömt aus. Schutzgasmenge am Regler des Druck-
minderers auf den gewünschten Wert einstellen (Hinweise siehe
6.8.1.). Brennertaster loslassen bzw. erneut betätigen.
➪ Das Gerät ist schweißbereit.
Zu wenig Schutzgas führt zu unvollständigem Gasschutz, die
eindringende Luft führt in aller Regel zu Poren in der Schweiß-
naht. Zu viel Schutzgas ist auch schädlich, es kann dann eben-
falls Luft in den Schweißprozess gelangen, hier bedingt durch
Turbulenzen. Poren sind wiederum häufig die Folge.
Spannhülsen
1.6
2.4
Spannhülsengehäuse
Brenner
7
