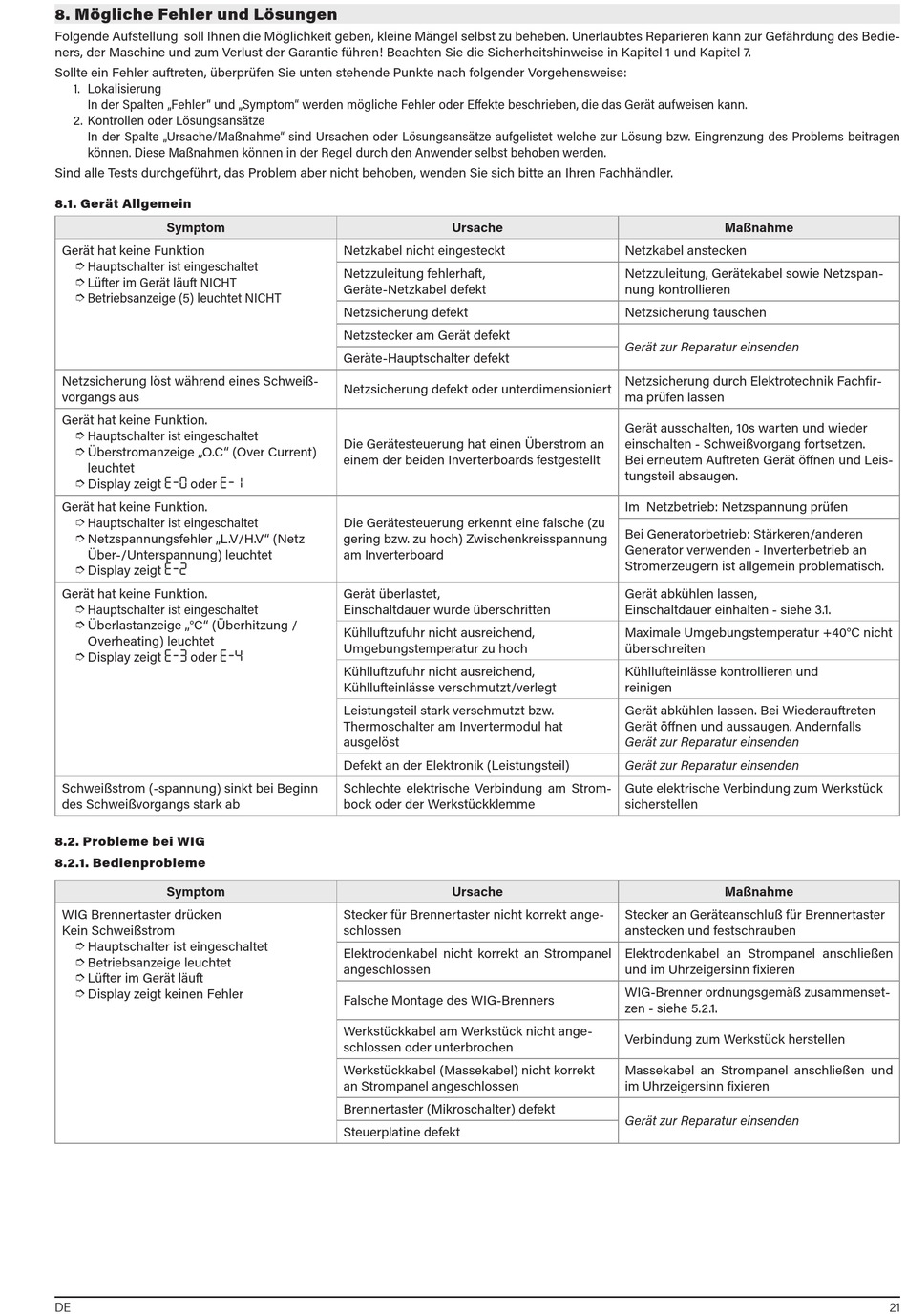

8. Mögliche Fehler und Lösungen
Folgende Aufstellung soll Ihnen die Möglichkeit geben, kleine Mängel selbst zu beheben. Unerlaubtes Reparieren kann zur Gefährdung des Bedie-
ners, der Maschine und zum Verlust der Garantie führen! Beachten Sie die Sicherheitshinweise in Kapitel 1 und Kapitel 7.
Sollte ein Fehler auftreten, überprüfen Sie unten stehende Punkte nach folgender Vorgehensweise:
1. Lokalisierung
In der Spalten „Fehler" und „Symptom" werden mögliche Fehler oder Effekte beschrieben, die das Gerät aufweisen kann.
2. Kontrollen oder Lösungsansätze
In der Spalte „Ursache/Maßnahme" sind Ursachen oder Lösungsansätze aufgelistet welche zur Lösung bzw. Eingrenzung des Problems beitragen
können. Diese Maßnahmen können in der Regel durch den Anwender selbst behoben werden.
Sind alle Tests durchgeführt, das Problem aber nicht behoben, wenden Sie sich bitte an Ihren Fachhändler.
8.1. Gerät Allgemein
Symptom
Gerät hat keine Funktion
➮ Hauptschalter ist eingeschaltet
➮ Lüfter im Gerät läuft NICHT
➮ Betriebsanzeige (5) leuchtet NICHT
Netzsicherung löst während eines Schweiß-
vorgangs aus
Gerät hat keine Funktion.
➮ Hauptschalter ist eingeschaltet
➮ Überstromanzeige „O.C" (Over Current)
leuchtet
➮ Display zeigt E-0 oder E-1
Gerät hat keine Funktion.
➮ Hauptschalter ist eingeschaltet
➮ Netzspannungsfehler „L.V/H.V" (Netz
Über-/Unterspannung) leuchtet
➮ Display zeigt E-2
Gerät hat keine Funktion.
➮ Hauptschalter ist eingeschaltet
➮ Überlastanzeige „°C" (Überhitzung /
Overheating) leuchtet
➮ Display zeigt E-3 oder E-4
Schweißstrom (-spannung) sinkt bei Beginn
des Schweißvorgangs stark ab
8.2. Probleme bei WIG
8.2.1. Bedienprobleme
Symptom
WIG Brennertaster drücken
Kein Schweißstrom
➮ Hauptschalter ist eingeschaltet
➮ Betriebsanzeige leuchtet
➮ Lüfter im Gerät läuft
➮ Display zeigt keinen Fehler
DE
Ursache
Netzkabel nicht eingesteckt
Netzzuleitung fehlerhaft,
Geräte-Netzkabel defekt
Netzsicherung defekt
Netzstecker am Gerät defekt
Geräte-Hauptschalter defekt
Netzsicherung defekt oder unterdimensioniert
Die Gerätesteuerung hat einen Überstrom an
einem der beiden Inverterboards festgestellt
Die Gerätesteuerung erkennt eine falsche (zu
gering bzw. zu hoch) Zwischenkreisspannung
am Inverterboard
Gerät überlastet,
Einschaltdauer wurde überschritten
Kühlluftzufuhr nicht ausreichend,
Umgebungstemperatur zu hoch
Kühlluftzufuhr nicht ausreichend,
Kühllufteinlässe verschmutzt/verlegt
Leistungsteil stark verschmutzt bzw.
Thermoschalter am Invertermodul hat
ausgelöst
Defekt an der Elektronik (Leistungsteil)
Schlechte elektrische Verbindung am Strom-
bock oder der Werkstückklemme
Ursache
Stecker für Brennertaster nicht korrekt ange-
schlossen
Elektrodenkabel nicht korrekt an Strompanel
angeschlossen
Falsche Montage des WIG-Brenners
Werkstückkabel am Werkstück nicht ange-
schlossen oder unterbrochen
Werkstückkabel (Massekabel) nicht korrekt
an Strompanel angeschlossen
Brennertaster (Mikroschalter) defekt
Steuerplatine defekt
Maßnahme
Netzkabel anstecken
Netzzuleitung, Gerätekabel sowie Netzspan-
nung kontrollieren
Netzsicherung tauschen
Gerät zur Reparatur einsenden
Netzsicherung durch Elektrotechnik Fachfir-
ma prüfen lassen
Gerät ausschalten, 10s warten und wieder
einschalten - Schweißvorgang fortsetzen.
Bei erneutem Auftreten Gerät öffnen und Leis-
tungsteil absaugen.
Im Netzbetrieb: Netzspannung prüfen
Bei Generatorbetrieb: Stärkeren/anderen
Generator verwenden - Inverterbetrieb an
Stromerzeugern ist allgemein problematisch.
Gerät abkühlen lassen,
Einschaltdauer einhalten - siehe 3.1.
Maximale Umgebungstemperatur +40°C nicht
überschreiten
Kühllufteinlässe kontrollieren und
reinigen
Gerät abkühlen lassen. Bei Wiederauftreten
Gerät öffnen und aussaugen. Andernfalls
Gerät zur Reparatur einsenden
Gerät zur Reparatur einsenden
Gute elektrische Verbindung zum Werkstück
sicherstellen
Maßnahme
Stecker an Geräteanschluß für Brennertaster
anstecken und festschrauben
Elektrodenkabel an Strompanel anschließen
und im Uhrzeigersinn fixieren
WIG-Brenner ordnungsgemäß zusammenset-
zen - siehe 5.2.1.
Verbindung zum Werkstück herstellen
Massekabel an Strompanel anschließen und
im Uhrzeigersinn fixieren
Gerät zur Reparatur einsenden
