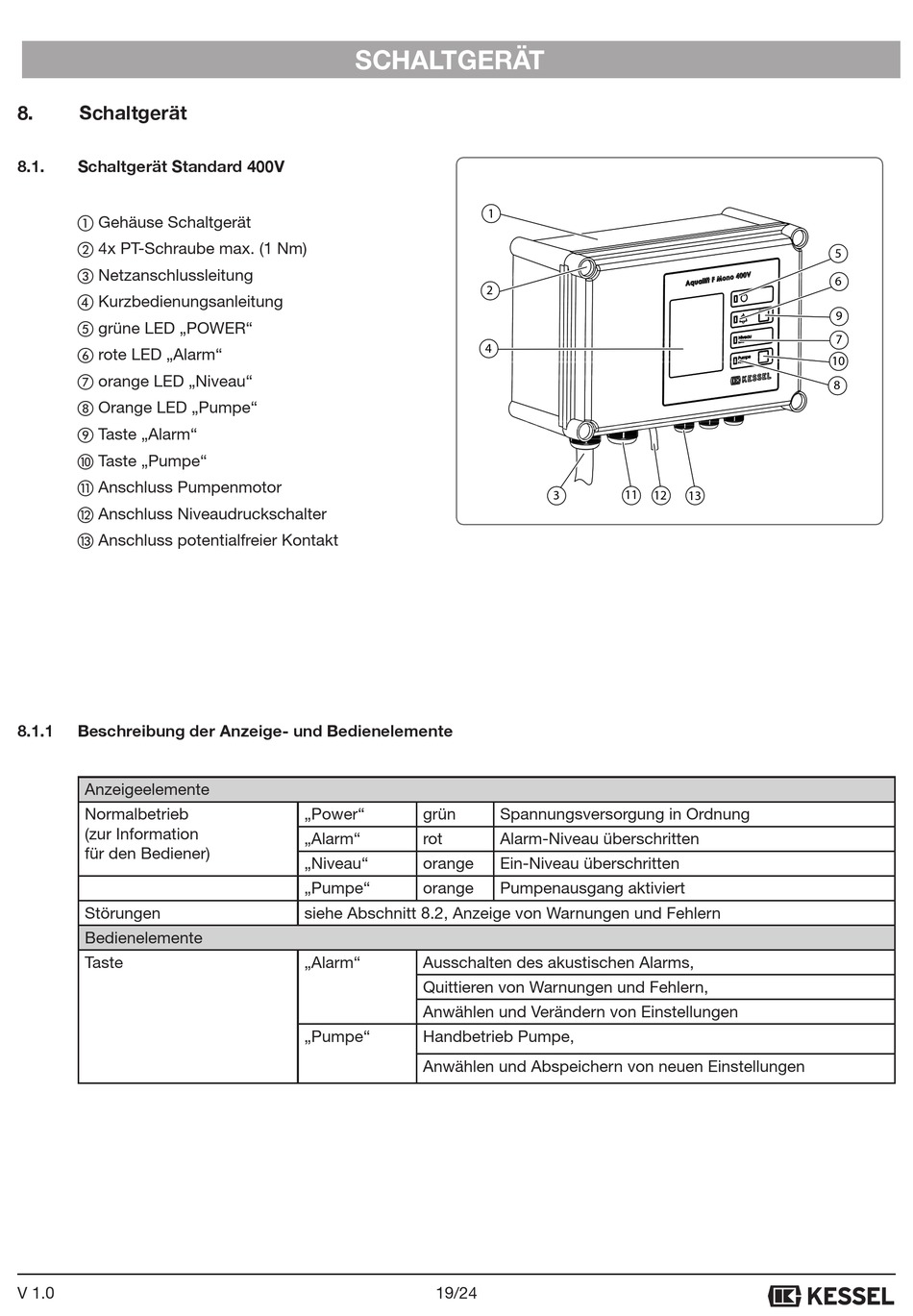

8. Schaltgerät
8.1. Schaltgerät Standard 400V
 Gehäuse Schaltgerät
 4x PT-Schraube max. (1 Nm)
 Netzanschlussleitung
 Kurzbedienungsanleitung
 grüne LED „POWER"
 rote LED „Alarm"
 orange LED „Niveau"
 Orange LED „Pumpe"
 Taste „Alarm"
 Taste „Pumpe"
 Anschluss Pumpenmotor
 Anschluss Niveaudruckschalter
 Anschluss potentialfreier Kontakt
8.1.1

Beschreibung der Anzeige- und Bedienelemente

Anzeigeelemente
Normalbetrieb
(zur Information
für den Bediener)
Störungen
Bedienelemente
Taste
V 1.0
SCHALTGERÄT
„Power" grün
„Alarm" rot
„Niveau" orange
„Pumpe" orange
siehe Abschnitt 8.2, Anzeige von Warnungen und Fehlern
„Alarm" Ausschalten des akustischen Alarms,
Quittieren von Warnungen und Fehlern,
Anwählen und Verändern von Einstellungen
„Pumpe" Handbetrieb Pumpe,
Anwählen und Abspeichern von neuen Einstellungen
19/24
1
2
4
3 11 12
Spannungsversorgung in Ordnung
Alarm-Niveau überschritten
Ein-Niveau überschritten
Pumpenausgang aktiviert
5
6
9
7
10
8
13
