2.5.1

Baugrupppen und Funktionselemente

14 Abwasserpumpe(n)
16 Rückflussverhinderer
17 Absperrschieber *
18 Entlüftungsanschluss DN70
19 Zulaufanschluss DN100/150
31 Reinigungsdeckel
39 Anbohrflächen Zulauf
40 Anschluss Handmembranpumpe DN40
41 Niveaugeber **
42 Klappe Rückflussverhinderer
* Optional
** Tauchrohr (wenn nicht anders konfiguriert)
Die Abbildung kann sich in Form und Ausprägung
von den Ausstattungsmerkmalen Ihrer Anlage unterscheiden.

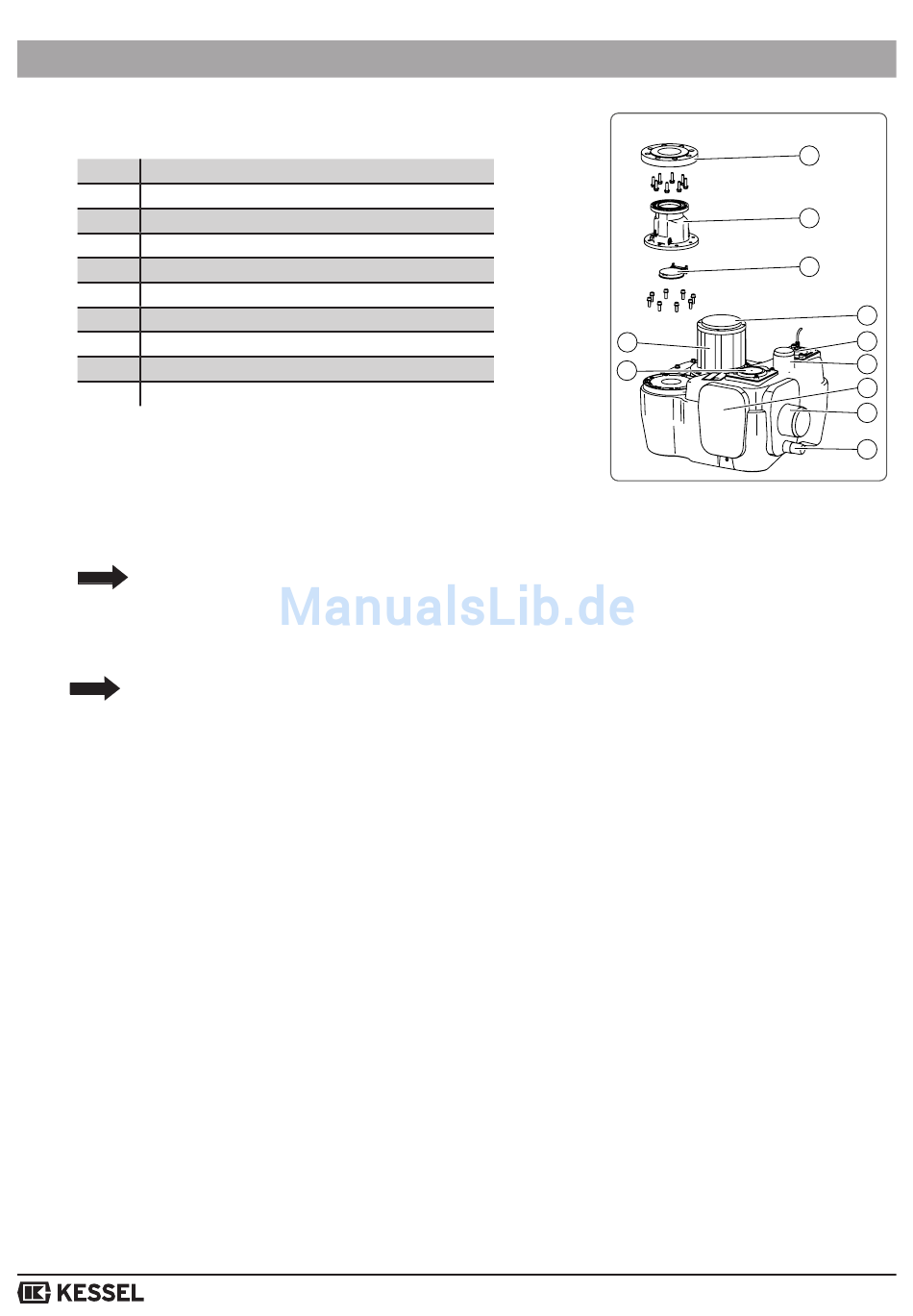

Abbildung Anlage mit Armaturen aus Kunststoff Mono = [4],
Bei den Aqualift F-Anlagen ist der Anschluss der Hand-
memnranpumpe <40> an der Rückseite angebracht.
ALLGEMEINES
6/24
14
31
16
42
14
41
18
39
19
40
[4]
