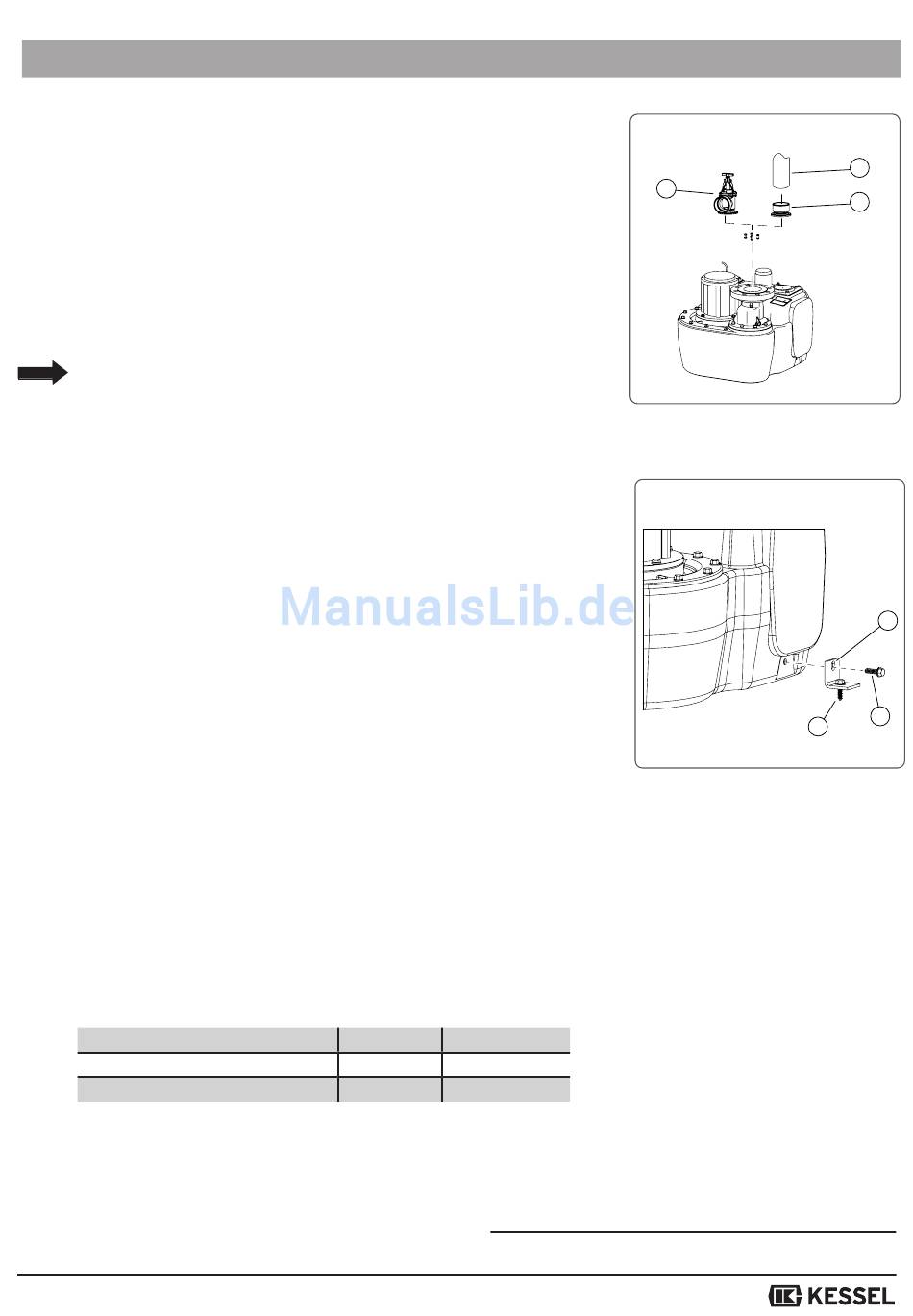

4.2.3 Druckleitung anschließen
Je nach Anlagenausführung kommen Armaturen aus Kunststoff
oder Grauguss
1)
Armatur aus Kunststoff
• Ggf. Absperrschieber <17> montieren (Option).
• Druckleitung <A>
• senkrecht am Ablaufanschluss <20>.
• waagerecht am Absperrschieber.
Anzugsmomente beachten, siehe Seite 6.4.
4.2.4

Bodenbefestigung

Nur die mitgelieferten Schrauben <36> für die Befestigung der
Haltewinkel <37> am Abwasserbehälter verwenden. Andere
Schrauben können zur Undichtigkeit des Behälters führen.
• Haltewinkel an den vier
befestigen.
• Haltewinkel mit dem mitgelieferten Befestigungsmaterial (7)
mit dem Boden verschrauben (Auszugsfestigkeit min. 0,9 kN*).
• Schrauben aus dem Lieferumfang sind für Betonboden
(B25, 0,9 kN Auszugsfestigkeit) ausgelegt
4.3. Schaltgerät installieren
• Schaltgerät entsprechend der Betriebs- und Wartungsanleitung des Schaltgeräts installieren. Dabei die elek-
trischen Anschlüsse der Pumpe(n) und den Anschluss des Drucksensors (alternativ andere Niveaugeber) am
Schaltgerät anschließen.
Die Anschlusslängen (Kabel, Druckleitung) können wie folgt verlängert werden:
Schwimmer und Pegelsonde
Drucksensor
Pumpe(n)
• Nach der Initialisierung die Anlagenparameter wie folgt eingeben:
Schaltgerät KESSEL Aqualift F Standard 400 V
- Typ Aqualift: Hebeanlage F xxx l (xxx = Behältervolumen)
- Pumpentyp: Gemäß Lieferschein
V 1.0
zum Einsatz.
wie folgt anschließen:
2)
Punkten am Abwasserbehälter
1)
Standard
MONTAGE
verlängerbar bis
5 m 15 m
5 m 15 m
5 m 30 m
Zwei Punkte bei KESSEL Hebeanlage Aqualift F XL 200
1)
11/24
17
7
A
20
[9]
37
36
[10]
