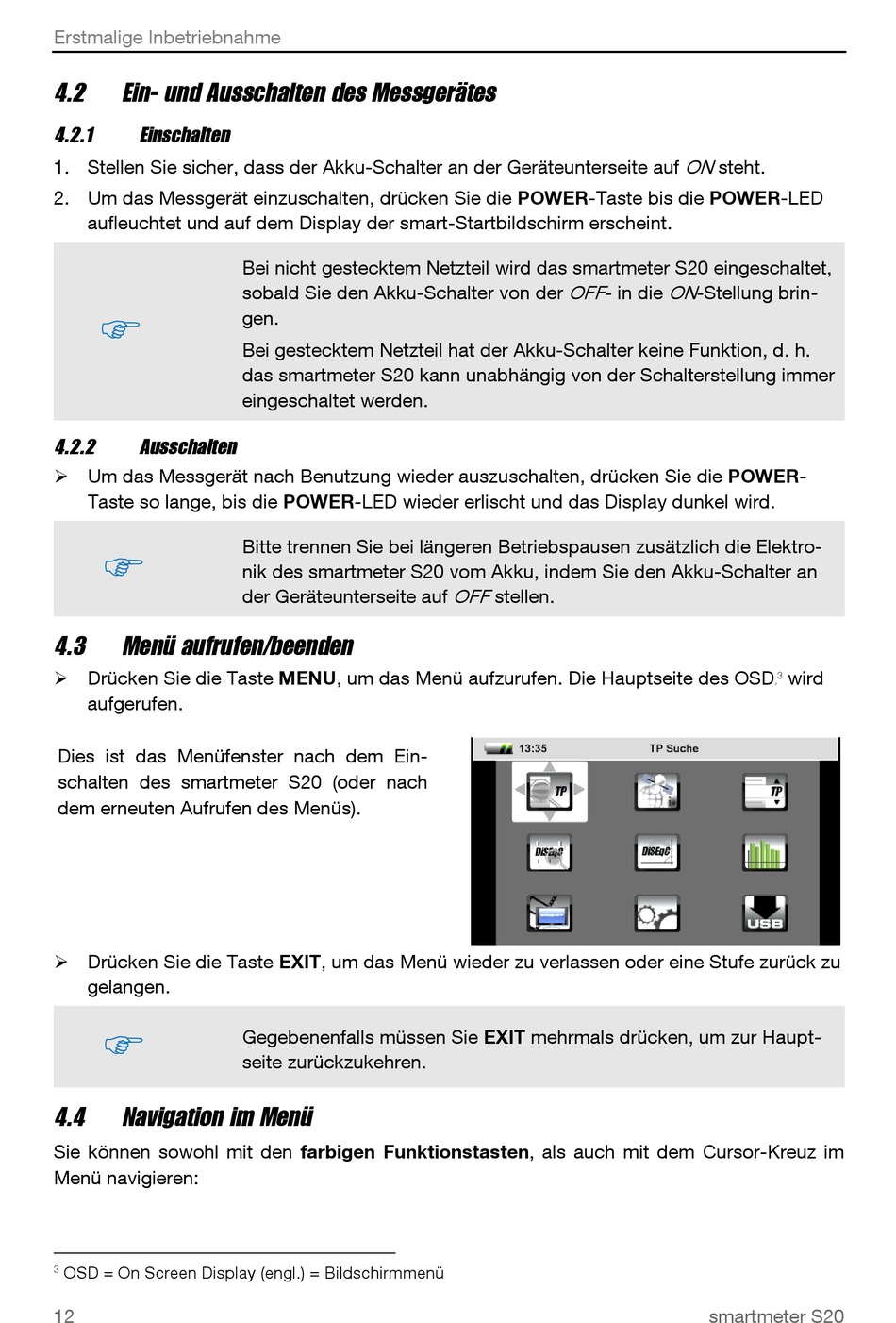

Ein- Und Ausschalten Des Messgerätes; Einschalten; Menü Aufrufen/Beenden; Navigation Im Menü - SMART smartmeter S20 Bedienungsanleitung

Erstmalige Inbetriebnahme
4.2 Ein- und Ausschalten des Messgerätes
4.2.1

Einschalten

1. Stellen Sie sicher, dass der Akku-Schalter an der Geräteunterseite auf
2. Um das Messgerät einzuschalten, drücken Sie die POWER-Taste bis die POWER-LED
aufleuchtet und auf dem Display der smart-Startbildschirm erscheint.

4.2.2 Ausschalten
 Um das Messgerät nach Benutzung wieder auszuschalten, drücken Sie die POWER-
Taste so lange, bis die POWER-LED wieder erlischt und das Display dunkel wird.

4.3 Menü aufrufen/beenden
 Drücken Sie die Taste MENU, um das Menü aufzurufen. Die Hauptseite des OSD
aufgerufen.
Dies ist das Menüfenster nach dem Ein-
schalten des smartmeter S20 (oder nach
dem erneuten Aufrufen des Menüs).
 Drücken Sie die Taste EXIT, um das Menü wieder zu verlassen oder eine Stufe zurück zu
gelangen.

4.4 Navigation im Menü
Sie können sowohl mit den farbigen Funktionstasten, als auch mit dem Cursor-Kreuz im
Menü navigieren:
OSD = On Screen Display (engl.) = Bildschirmmenü
3
12
Bei nicht gestecktem Netzteil wird das smartmeter S20 eingeschaltet,
sobald Sie den Akku-Schalter von der
gen.
Bei gestecktem Netzteil hat der Akku-Schalter keine Funktion, d. h.
das smartmeter S20 kann unabhängig von der Schalterstellung immer
eingeschaltet werden.
Bitte trennen Sie bei längeren Betriebspausen zusätzlich die Elektro-
nik des smartmeter S20 vom Akku, indem Sie den Akku-Schalter an
der Geräteunterseite auf
Gegebenenfalls müssen Sie EXIT mehrmals drücken, um zur Haupt-
seite zurückzukehren.
OFF
- in die
OFF
stellen.
ON
steht.
ON
-Stellung brin-
wird
3
2F
smartmeter S20
