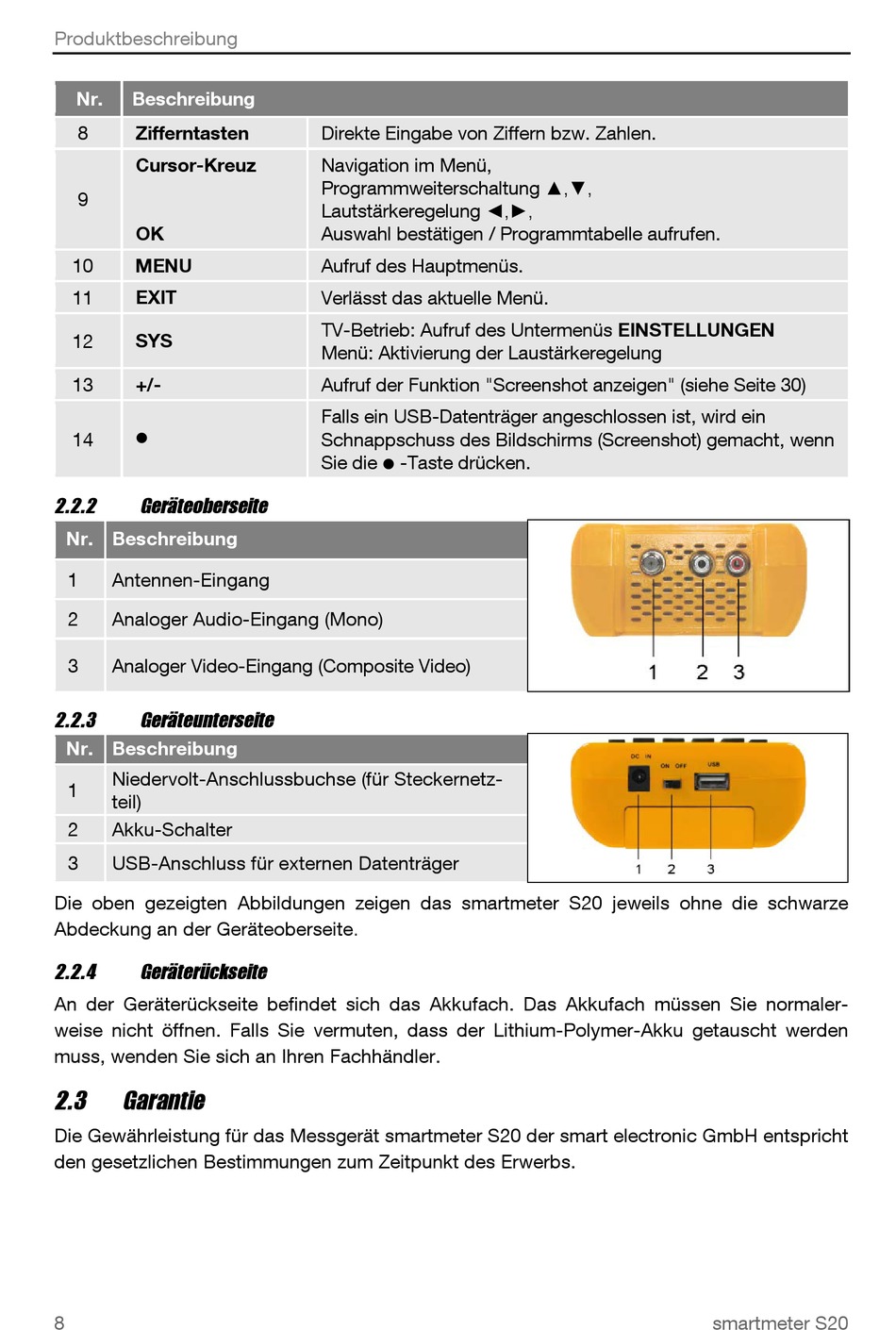

Produktbeschreibung
Nr.
Beschreibung
8
Zifferntasten
Cursor-Kreuz
9
OK
MENU
10
EXIT
11
12
SYS
13
+/-
14
2.2.2
Geräteoberseite
Nr. Beschreibung
1
Antennen-Eingang
2
Analoger Audio-Eingang (Mono)
3
Analoger Video-Eingang (Composite Video)
2.2.3
Geräteunterseite
Nr. Beschreibung
Niedervolt-Anschlussbuchse (für Steckernetz-
1
teil)
2
Akku-Schalter
3
USB-Anschluss für externen Datenträger
Die oben gezeigten Abbildungen zeigen das smartmeter S20 jeweils ohne die schwarze
Abdeckung an der Geräteoberseite.
2.2.4
Geräterückseite
An der Geräterückseite befindet sich das Akkufach. Das Akkufach müssen Sie normaler-
weise nicht öffnen. Falls Sie vermuten, dass der Lithium-Polymer-Akku getauscht werden
muss, wenden Sie sich an Ihren Fachhändler.
2.3
Garantie
Die Gewährleistung für das Messgerät smartmeter S20 der smart electronic GmbH entspricht
den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
8
Direkte Eingabe von Ziffern bzw. Zahlen.
Navigation im Menü,
Programmweiterschaltung ▲,▼,
Lautstärkeregelung ◄,►,
Auswahl bestätigen / Programmtabelle aufrufen.
Aufruf des Hauptmenüs.
Verlässt das aktuelle Menü.
TV-Betrieb: Aufruf des Untermenüs EINSTELLUNGEN
Menü: Aktivierung der Laustärkeregelung
Aufruf der Funktion "Screenshot anzeigen" (siehe Seite 30)
Falls ein USB-Datenträger angeschlossen ist, wird ein
Schnappschuss des Bildschirms (Screenshot) gemacht, wenn
Sie die
-Taste drücken.
smartmeter S20
