1. Wählen Sie das Bild aus, das Sie drehen möchten.
2. Drücken Sie OK, um das Bild im Vollbildmodus anzuzeigen.
3. Drücken Sie ein- oder mehrmals die Tasten ◄ oder ►, um das Bild um 90° im oder
gegen den Uhrzeigersinn zu drehen.

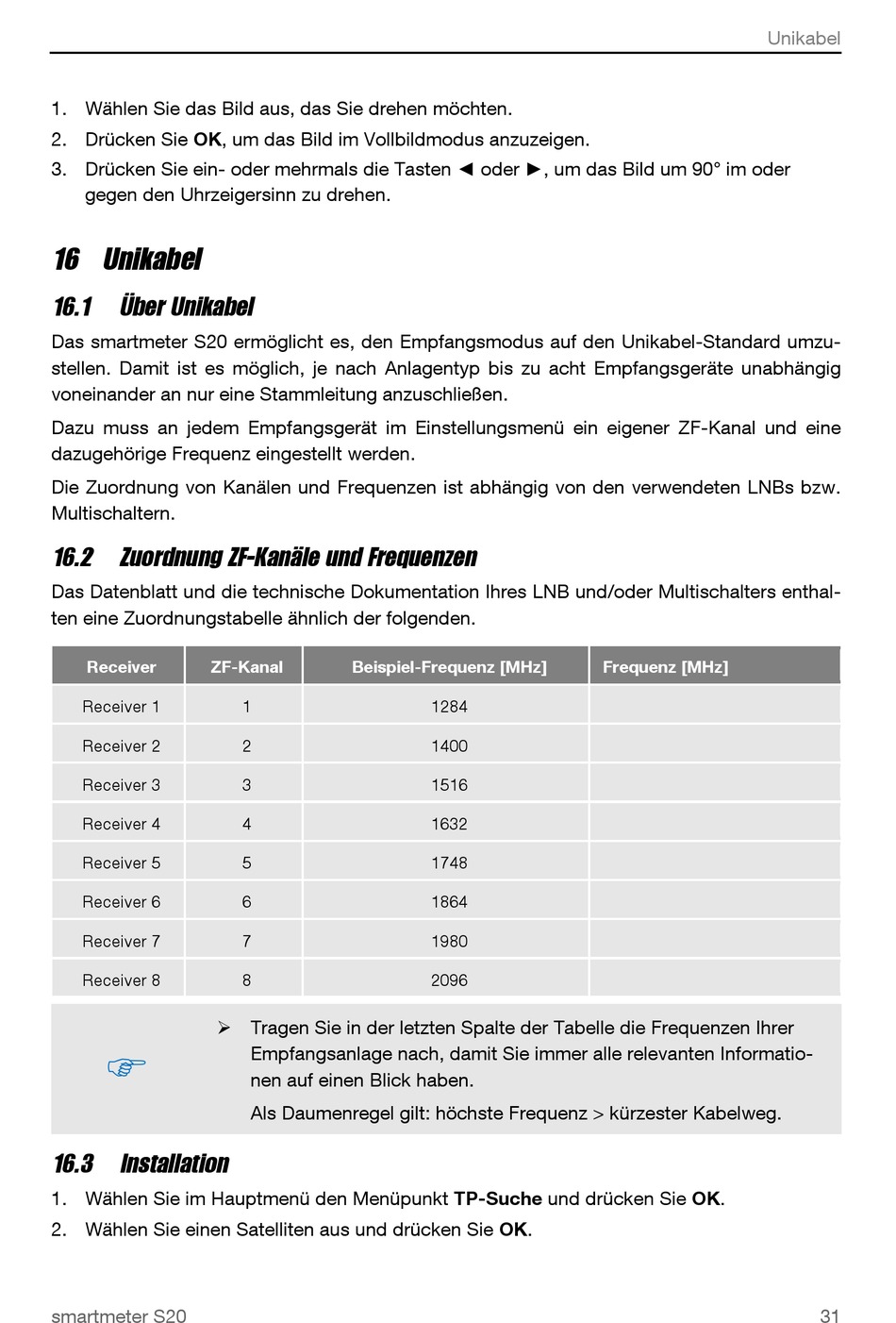

16 Unikabel
16.1
Über Unikabel
Das smartmeter S20 ermöglicht es, den Empfangsmodus auf den Unikabel-Standard umzu-
stellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Empfangsgeräte unabhängig
voneinander an nur eine Stammleitung anzuschließen.
Dazu muss an jedem Empfangsgerät im Einstellungsmenü ein eigener ZF-Kanal und eine
dazugehörige Frequenz eingestellt werden.
Die Zuordnung von Kanälen und Frequenzen ist abhängig von den verwendeten LNBs bzw.
Multischaltern.
16.2 Zuordnung ZF-Kanäle und Frequenzen
Das Datenblatt und die technische Dokumentation Ihres LNB und/oder Multischalters enthal-
ten eine Zuordnungstabelle ähnlich der folgenden.
Receiver
ZF-Kanal
Receiver 1
Receiver 2
Receiver 3
Receiver 4
Receiver 5
Receiver 6
Receiver 7
Receiver 8
Tragen Sie in der letzten Spalte der Tabelle die Frequenzen Ihrer
16.3 Installation
1. Wählen Sie im Hauptmenü den Menüpunkt TP-Suche und drücken Sie OK.
2. Wählen Sie einen Satelliten aus und drücken Sie OK.
smartmeter S20
Beispiel-Frequenz [MHz]
1
2
3
4
5
6
7
8
Empfangsanlage nach, damit Sie immer alle relevanten Informatio-
nen auf einen Blick haben.
Als Daumenregel gilt: höchste Frequenz > kürzester Kabelweg.
1284
1400
1516
1632
1748
1864
1980
2096
Unikabel
Frequenz [MHz]
31
