4.6 Appareil combiné débroussailleuse - coupe-herbe - perche élagueuse à essence :
rallongement (uniquement perche élagueuse)
Groupe de construction 6
10
20
23 22 21
A12
96

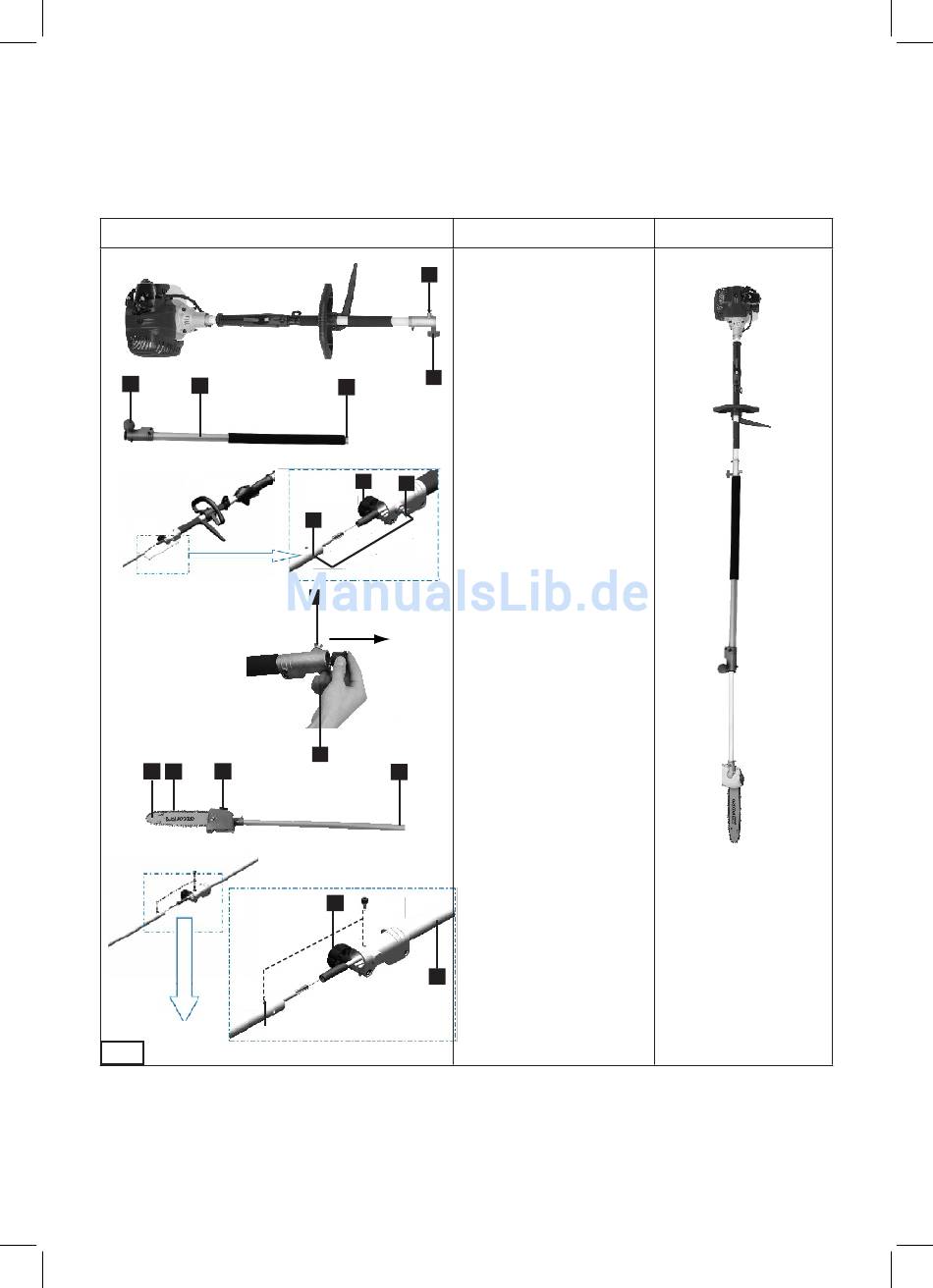

Montage
Retirez le couvercle de
26
transport. Raccordez l'unité
d'entraînement avec le
rallongement (20). Pour ce
faire, pressez sur le boulon
de verrouillage (26). Ce
10
faisant, veillez à ce que le
a
boulon de verrouillage (26)
s'enclenche dans l'alésage
de sûreté (a). Serrez bien la
vis de blocage (10).
- Desserrez la vis à six pans
10
26
(10) du rallongement (20).
- Raccordez la tige avec
a
le jeu de coupe et le
rallongement et assurez
que la vis à six pans est
26
alignée avec l'alésage.
- Serrez la vis à six pans.
- Serrez la vis de fixation et
contrôlez la bonne fixation
de la construction.
10
a
10
20
