4.3 Appareil combiné débroussailleuse - coupe-herbe - perche élagueuse à essence :
débroussailleuse à moteur
RISQUE DE BLESSURE
ATTENTION : Portez toujours des gants de protection pour toutes les interventions sur
les outils de coupe.
Groupe de construction 3
15
11
28
15
A8

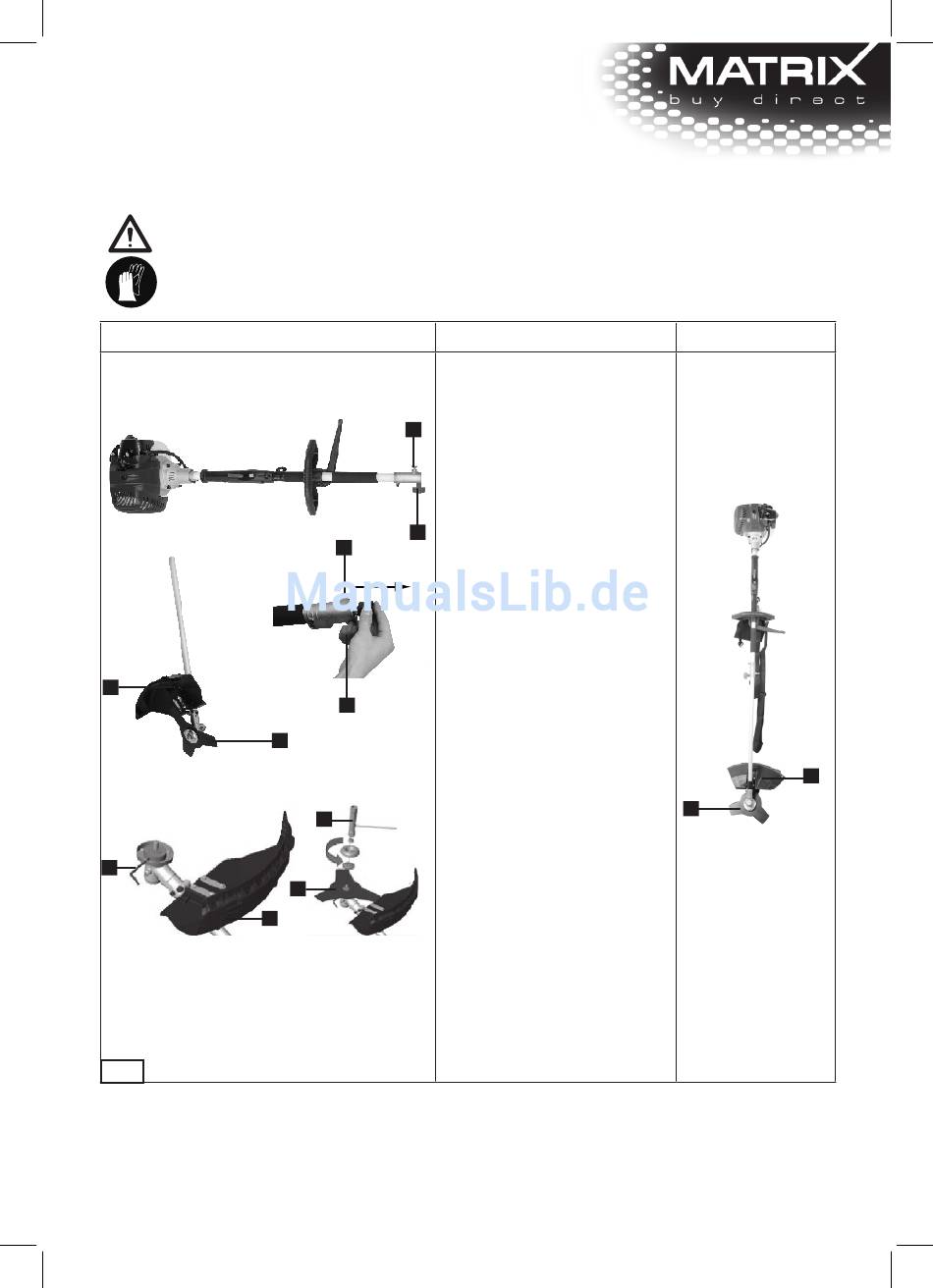

Montage
Pour utiliser l'appareil comme
débroussailleuse, il faut monter
la protection anti-coupure et la
lame de taillis.
26
- Fixez la protection anti-coupure
(15) avec les 4 vis sur le dispositif
de maintien de la tige (si elle n'est
pas déjà montée).
- Montez la lame (11) comme
10
représentée dans les figures 1-6.
26
- Contrez l'arbre de la
débroussailleuse à essence à
l'endroit prévu à l'aide d'un
tournevis ou de la clé Allen (28)
contenue dans la livraison.
- Tournez la bobine de fil (18)
dans le sens horaire pour le
retirer de l'arbre (si déjà montée).
10
- Laissez la bride de support (17)
sur l'arbre.
- Mettez la lame de taillis (11) sur
la bride de support.
- Mettez la bride de serrage (13)
29
et le disque de maintien (16)
(respectez l'orientation) sur la
lame de taillis (11).
11
15
11
