M E S S U N G S C H U T Z L E I T E R W I D E R S T A N D R - P E
(D I N V D E 0 7 0 1 / 0 7 0 2 / 0 7 5 1)
Messung Schutzleiterwiderstand R-PE

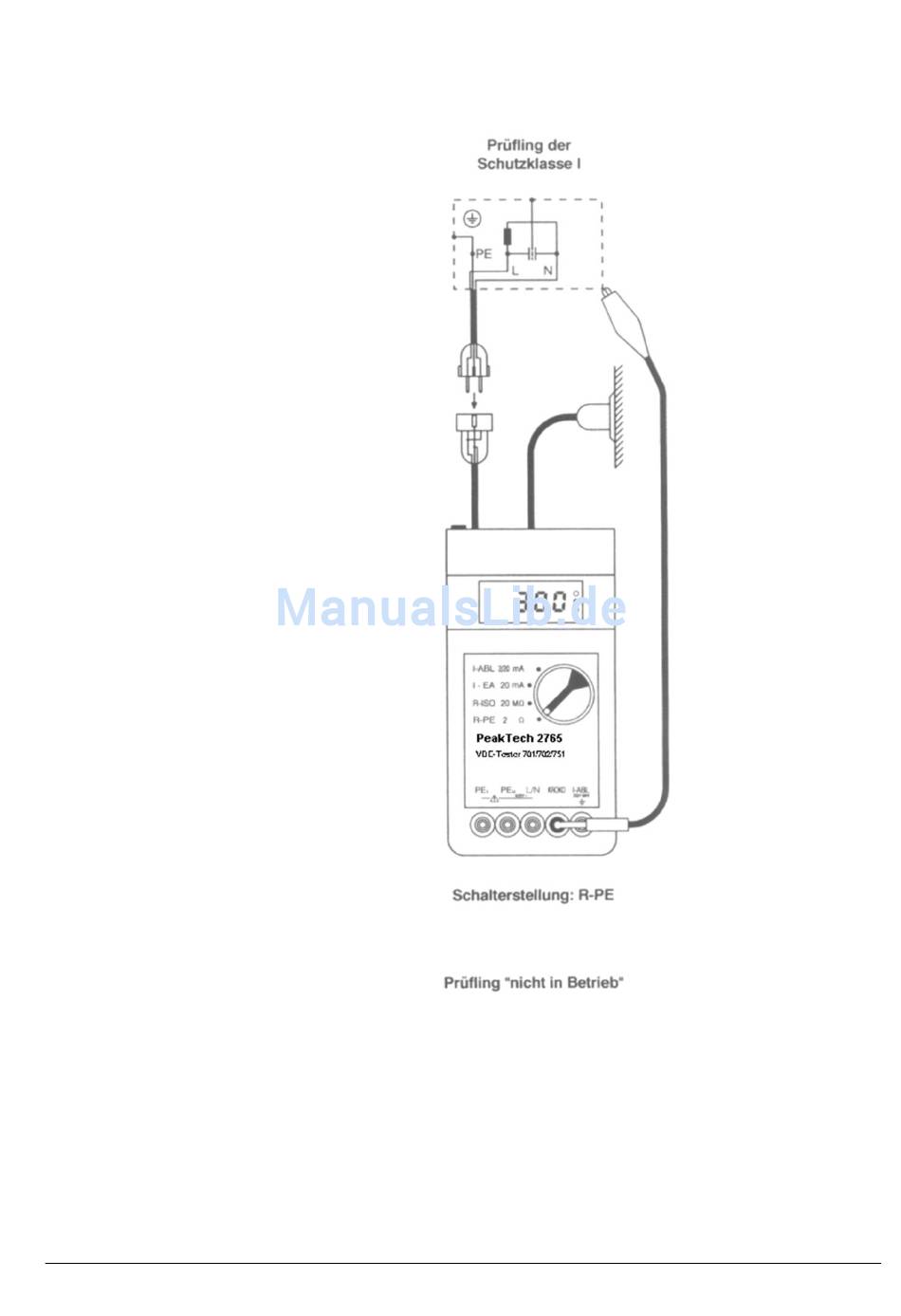

(Anschlußbeispiele Bild 1, 2 und 3)
Erst nach erfolgter Sichtprüfung des Gerätes und aller
seiner Teile, die zu einer elektrischen oder mechanischen
Gefährdung sowie Brandgefahr beitragen können, darf die
Messung des Schutzleiterwiderstandes R-PE durchgeführt
werden !
Bei Geräten der Schutzklasse I wird der niederohmige
Durchgang des PE zwischen dem PE-Ausgang des
Prüflings und seinem Gehäuse bzw. allen mit dem PE
verbundenen, berührbaren, leitfähigen Teilen gemessen.
>
Der Prüfling kann "in Betrieb" oder vom Netz
getrennt sein.
>
Die Netzanschlußleitung muß während dieser
Messung abschnittweise auf ganzer Länge bewegt
werden, insbesondere in der Nähe der Anschluß-
stellen.
>
Bei fest angeschlossenen und/oder "in Betrieb"
befindlichen Geräten ist zu beachten, daß parallele
Erdverbindungen und Schutzleiterströme das Meß-
ergebnis verfälschen können.
Die
Leitungswiderstände
der
längenunabhänig
kompensiert
Verwendung von Adaptern oder Adapterleitungen ist diese
Kompensation jedoch nicht wirksam. Es empfiehlt sich
daher, vor der Messung des R-PE den Eigenwiderstand der
Adapterleitungen
zu
ermitteln
Dokumentation der Meßwerte zu berücksichtigen.
Verfügt der Prüfling der Schutzklasse I über keinen
Netzstecker, z. B. ortsfeste Geräte - oder über keinen zur
Prüfdose passenden Netzstecker, kann die Messung über
die Anschlußbuchsen PE
+ PE
erfolgen.
I
U
Der PE in der Prüfdose muß dann mittels Schalter (14)
deaktiviert werden.
Alternativ
zu
den
zum
Lieferumfang
Prüfleitungen ist die Benutzung der Krokoklemmenleitung
(Z5) in Verbindung mit dem Y-Adapter (Z6) zur
Überbrückung
größerer
Distanzen
Meßpunkten zu empfehlen.
Grenzwerte und Grenzwert-Anzeigen Seite 3
Meßleitungen
werden
(Vierpolmessung),
bei
und
ihn
bei
der
gehörenden
zwischen
den
