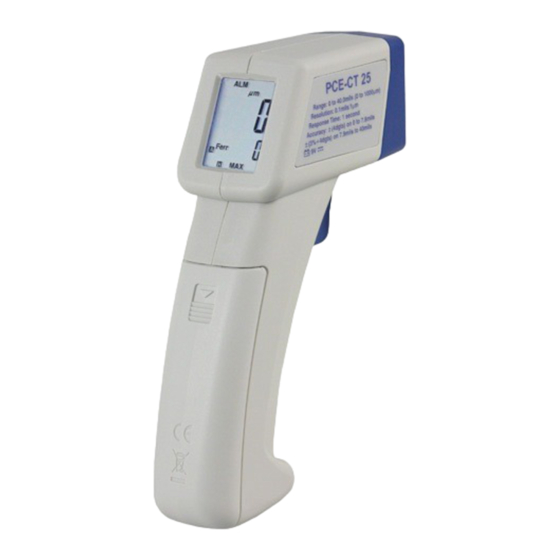

PCE Instruments PCE-CT 25 Bedienungsanleitung
Oberflächenprüfgerät
Vorschau ausblenden
Andere Handbücher für PCE-CT 25:
- Bedienungsanleitung (6 Seiten) ,
- Betriebsanleitung (3 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-CT 25
Inhaltszusammenfassung für PCE Instruments PCE-CT 25

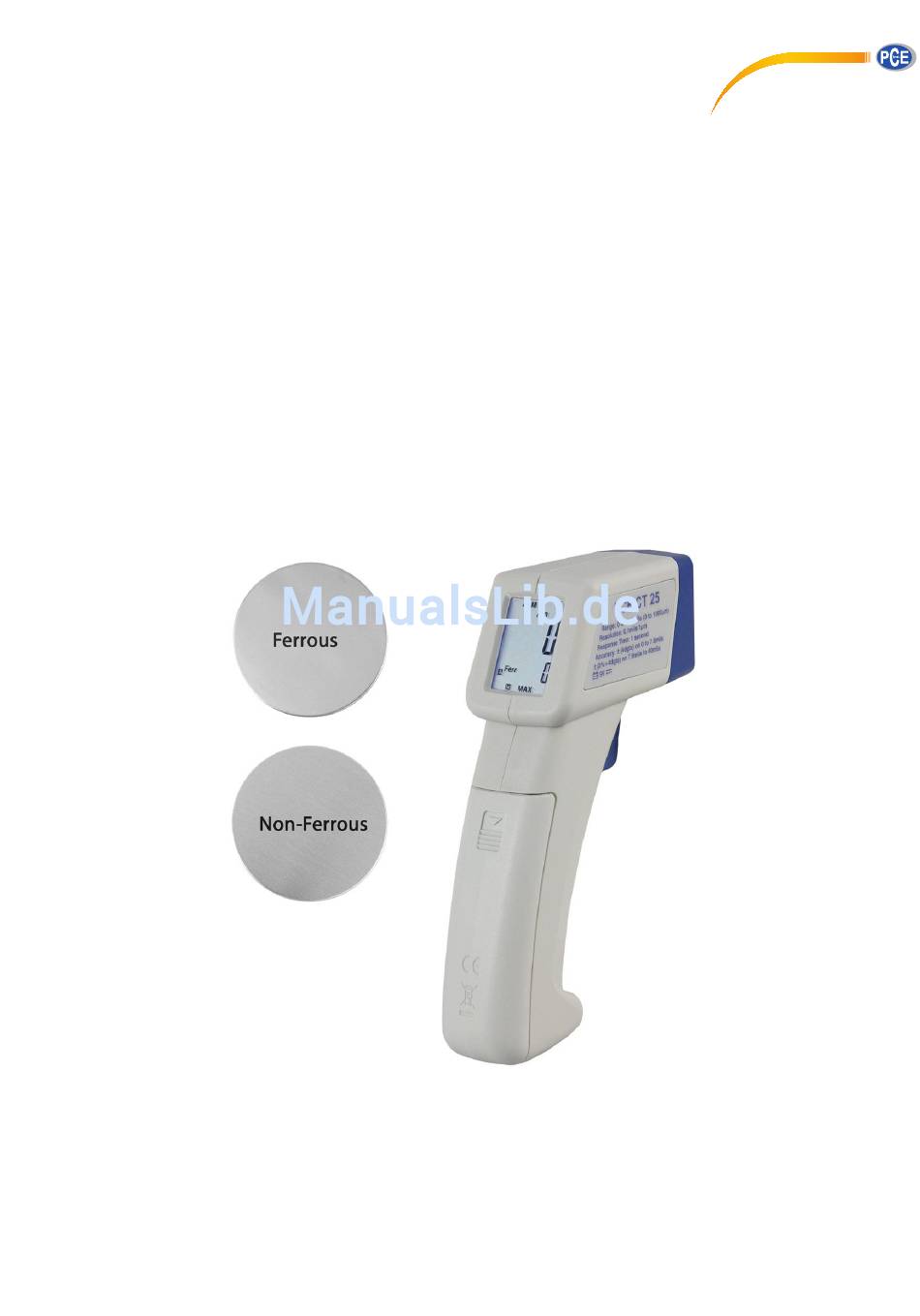

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Oberflächenprüfgerät PCE -CT 25 Version 2.0 Erstelldatum 14.04.2016 Letzte Änderung 21.04.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Systembeschreibung ....................4 Betrieb ........................6 Messen ............................6 Weitere Funktionen ........................6 4.2.1 Hi/Lo-Alarmfunktion........................6 4.2.2 Datenloggerfunktion ........................7 4.2.3 Automatische und festgelegte Materialerkennung ................. 7 4.2.4 Einzelmessung und kontinuierliche Messung ................ -
Seite 3: Sicherheitsinformationen
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Magnetfeldstörungen Das PCE-CT 25 arbeitet nach dem magnetisch-induktiven Messverfahren. Bei diesem Verfahren wird ein magnetischer Fluss erzeugt, der je nach Schichtdicke beeinflusst wird. Die Verwendung des Gerätes in der Nähe von Geräten, die elektromagnetische Felder erzeugen, kann problematisch sein. Ab einer magnetischen Flussdichte von 20 mG (Milligauß) kann es zu einer Beeinflussung der Messwerte... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Technische Spezifikationen 0 … 1000 μm Messbereich 0 … 40 mils 1 μm / 0,1 mils Auflösung ± 4 Digits von 0 … 7,8 mils Genauigkeit ± 10 Digits von 0 … 199 μm ± (3 % + 4 Digits) von 7,9 … 40 mils ±... -
Seite 5: Funktionstasten
BETRIEBSANLEITUNG Funktionstasten Bezeichnung Funktion (im normalen Messmodus) Zero Gerät nullen MAX/MIN MAX-, MIN- und MAX-MIN-Werte auf dem Display anzeigen Einheit zwischen mils und μm umschalten mils/μm ☼ Hintergrundbeleuchtung ein-/ausschalten Batteriewechsel Die Stromversorgung erfolgt über eine handelsübliche 9 V Blockbatterie (6LR61). Um die Batterie zu wechseln, gehen Sie wie folgt vor: 1. -
Seite 6: Betrieb
BETRIEBSANLEITUNG Betrieb Messen Wir empfehlen Ihnen, vor jedem Gebrauch des Gerätes eine Kalibrierung durchzuführen, insbesondere wenn das Gerät längere Zeit nicht benutzt wurde. Informationen zur Durchführung einer Kalibrierung finden Sie in Kapitel 4.3 „Kalibrierung“. Um eine Messung durchzuführen, gehen Sie wie folgt vor: 1. -
Seite 7: Datenloggerfunktion
BETRIEBSANLEITUNG 4.2.2 Datenloggerfunktion Das Messgerät speichert die Messwerte automatisch ab. Um die gespeicherten Messwerte zu betrachten, gehen Sie wie folgt vor: 1. Halten Sie im normalen Messmodus die „mils/μm“-Taste für 2 Sekunden gedrückt. 2. Nun sehen Sie unten die Nummer des gespeicherten Messwertes und oben seinen Wert. Insgesamt können bis zu 255 Messwerte gespeichert werden. -
Seite 8: Kalibrierung
BETRIEBSANLEITUNG Kalibrierung Benutzen Sie zum Kalibrieren des Messgerätes die mitgelieferten Trägermaterialien (eisenhaltig/ferrous und nicht-eisenhaltig/non-ferrous) und den Kalibrierstandard. 4.3.1 Nullpunktkalibrierung Um eine Nullpunktkalibrierung durchzuführen, gehen Sie wie folgt vor: 1. Schalten Sie das Gerät durch Betätigen des Triggers ein. 2. Drücken Sie den Sensor des Gerätes auf eines der Trägermaterialien (entweder eisenhaltig/ferrous oder nicht-eisenhaltig/non-ferrous). -
Seite 9: Kalibrierpunkt Speichern
BETRIEBSANLEITUNG 4.3.4 Kalibrierpunkt speichern Wenn Sie einen bestimmten Kalibrierstandard häufig verwenden (z. B. den mitgelieferten Standard), können Sie dessen Dicke im Gerät speichern. Dies ermöglicht Ihnen, Kalibrierungen schneller durchzuführen. Um die Dicke des Kalibrierstandards voreinzustellen, gehen Sie wie folgt vor: 1. -
Seite 10: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
