M E S S U N G S C H U T Z L E I T E R S T R O M I - S L
Messung Schutzleiterstrom I-SL
mit der direkten Methode *

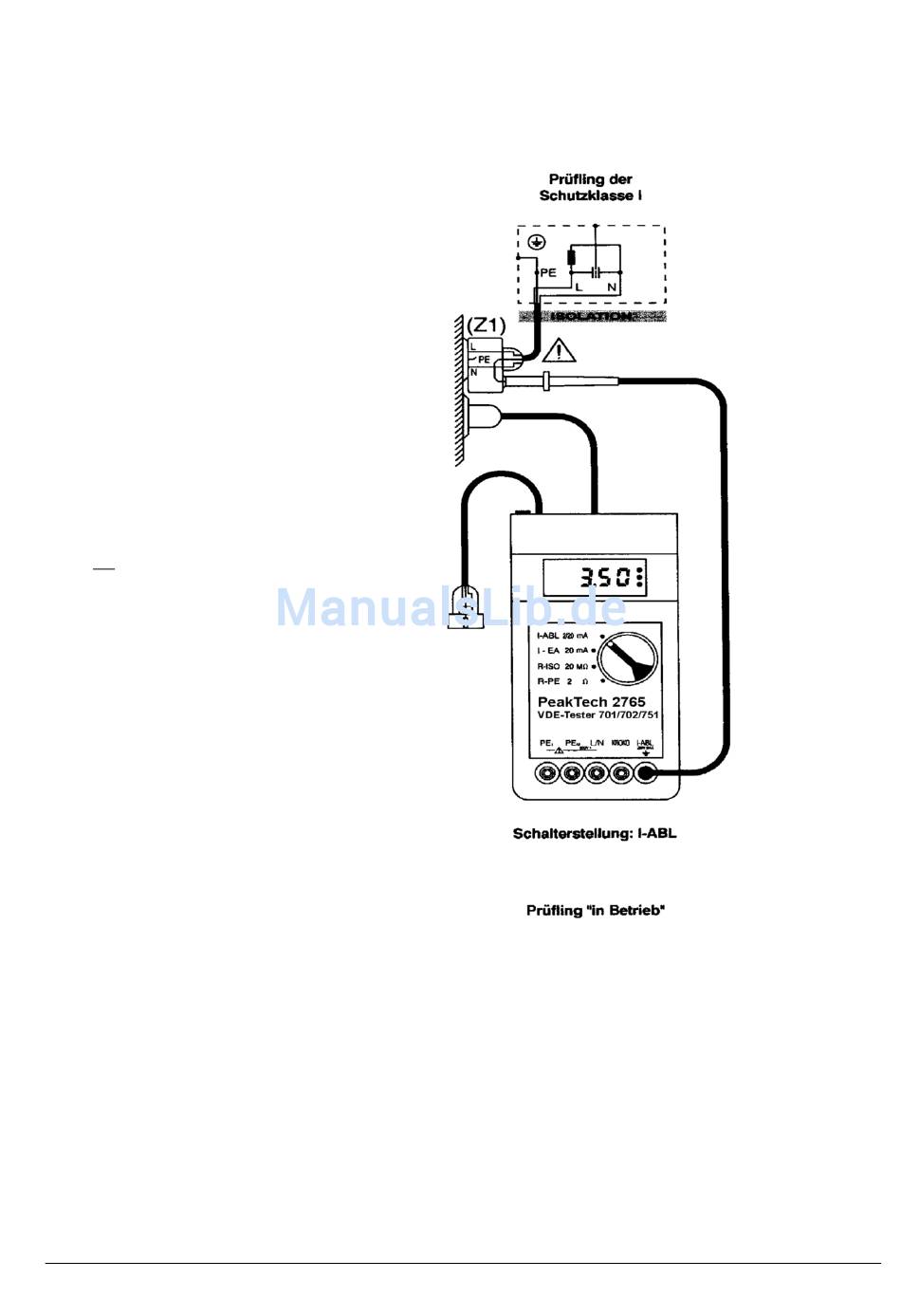

(Anschlußbeispiel Bild 7)
Der
Schutzleiterstrom
I-SL
bestimmungsgemäßem Betrieb über die Isolierung und den
Schutzleiter zur Erde fließenden Ableitstrom eines Gerätes
der Schutzklasse I.
Die Messung muß dann durchgeführt werden, wenn nicht
sichergestellt werden kann, daß alle durch Netzspan-
nungseinwirkung beanspruchten Teile mit der Messung R-
ISO erfaßt werden oder die Messung R-ISO nicht
bestanden oder nicht durchgeführt wird.
>
Prüfling und Meßgerät werden an den gleichen
Stromkreis angeschlossen
>
Der Prüfling ist bei dieser Messung "in Betrieb".
>
Die Messung wird, falls möglich, in allen (!)
Steckpositionen des Prüflings-Netzsteckers und in
allen Schalterstellungen (Schrittschaltwerke, Relais,
Regler, Temperaturschalter, usw.) vorgenommen.
Als Meßwert gilt der größte der gemessenen Werte.
>
Der Prüfling muß isoliert aufgestellt werden! Außer
der Netzleitung dürfen keine weiteren leitenden
Verbindungen zu anderen Geräten oder zum
Erdpotenzial bestehen.
Die Messung des Schutzleiterstromes I-SL mit der direkten
Methode sollte wegen möglicher Berührungsgefahren
defekter Prüflinge unter Benutzung des Meßadapters (Z1)
mit integriertem RCD durchgeführt werden. Erst
Prüfleitung mit Adapter und dann Adapter/Prüfling mit
Netz verbinden.
*)
Das Meßverfahren wird auch "direkte Methode" genannt,
weil der Meßkreis galvanisch mit dem Netz verbunden ist.
Die Messung mit dieser Methode ist als alleiniger
Nachweis des vollständigen Isoliervermögens zulässig.
Grenzwerte und Grenzwert-Anzeigen: Seite 3
(D I N V D E 0 7 0 1 / 0 7 0 2)
