M E S S U N G B E R Ü H R U N G S S T R O M I - B R
(D I N V D E 0 7 0 1 / 0 7 0 2)
Messung Berührungsstrom I-BR
mit der Ersatz-Ableitstrom-Methode*

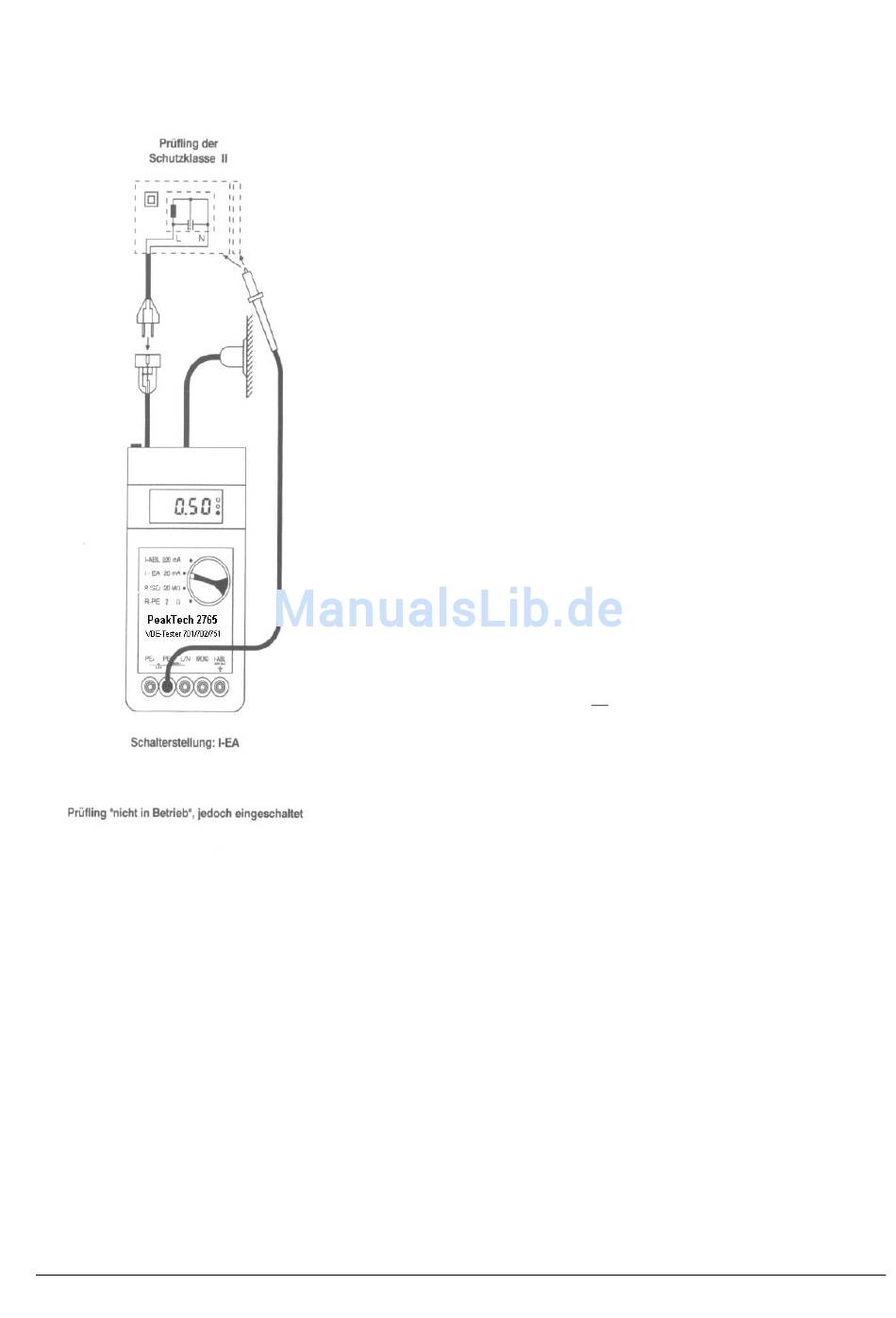

(Anschlußbeispiel Bild 10)
Wenn die Messung des Berührungsstromes I-BR mit der
"Ersatz-Ableitstrom-Methode" durchgeführt wird, muß die
Prüfung des R-ISO bestanden worden sein !
Es wird gemessen:
a)
Bei Geräten der Schutzklasse I zwischen allen
aktiven Teilen, sowie allen berührbaren , leitfähigen
Teilen, die nicht mit dem PE verbunden sind.
b)
Bei Geräten der Schutzklasse II zwischen allen
aktiven Teilen, sowie allen mit dem Gehäuse bzw.
allen berührbaren, leitfähigen Teilen.
>
Der Prüfling ist "nicht in Betrieb", jedoch
eingeschaltet.
>
Die Messung ist in allen Schalterstellungen (Schritt-
schaltwerke, Relais, Regler, Temperaturschalter,
usw.) vorzunehmen. Als Meßwert gilt der größte der
gemessenen Werte.
>
Bei Prüflingen mit allpoligen Schaltern und syme-
trischer kapazitiver Netzeingang-Beschaltung dürfen
die Meßwerte halbiert werden! (siehe Norm)
Verfügt der Prüfling der Schutzklasse I oder II über keinen
Netzstecker - z. B. ortsfeste Geräte - oder über keinen zur
Prüfdose passenden Netzstecker, kann die Messung über
die Anschlußbuchsen PE
(Gilt analog auch für mehrphasige Prüflinge)
Erfolgt bei Geräten der SK I mit Schukostecker die
Messung nach a), dann muß der PE in der Prüfdose mittels
Schalter (14) deaktiviert werden.
*)
Bei der "Ersatz-Ableitstrom-Methode" ist der Meßkreis
galvanisch vom Netz getrennt und der "Ableitstrom" wird
im Meßgerät erzeugt.
ANMERKUNG:
Der Berührungsstrom I-BR wird in der DIN VDE 0701 Teil
240 "Spannungsfreiheit I-SF" genannt.
Grenzwert und Grenzwert-Anzeigen: Seite 3
+ L/N erfolgen.
U
