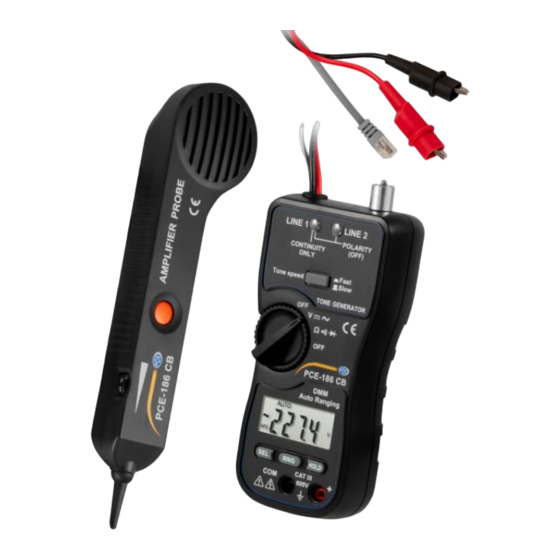

- Seite 1 Bedienungsanleitung PCE-186 CB Leitungssucher User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 23. Dezember 2020 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..............1 Spezifikationen ..................2 Lieferumfang ..................2 Vorbereitung ..................3 Bedienung ....................3 Kabelsuche / Kontrolle analoger Telefonanschlüsse ............3 Multimeter ........................5 Garantie ....................8 Entsorgung .................... 8 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
0 ... 50 °C / 5 ... 95 % r. F. Gewicht Transmitter ca. 265 g Gewicht Empfänger ca. 89 g Lieferumfang Leitungsfinder PCE-186 CB bestehend aus 1 x Transmitter / Multimeter 1 x Empfänger 1 x Paar Messleitungen 2 x 9 V Blockbatterie 2 x 1,5 V AAA Batterien... -
Seite 5: Vorbereitung
Klemmen Sie die Krokodilklemmen des Transmitters an je einen Leiter der zu suchenden Leitung an. Bei einem abgeschirmten oder Koaxialkabel klemmen Sie die rote Krokodilklemme an den Schirm der Leitung. Halten Sie die orange Taste am Empfänger gedrückt und folgen Sie mit dem Sensor dem Signal und damit der Leitung. © PCE Instruments... -
Seite 6: Ermittlung Des Leitungszustands
Im „OFF”-Modus blinkt die rote und die grüne LED, wenn die Testleitungen an das in Frage kommende Paar angeschlossen werden. Wenn Sie den Kippschalter am Transmitter nach rechts schalten, wird der Anruf in der in Frage kommenden Leitung beendet. © PCE Instruments... -
Seite 7: Multimeter
Mit Halten der Taste kehren Sie in den Automatikmodus zurück. Messwert halten Mit Betätigung der Taste „HOLD“ frieren Sie den Messwert auf dem Display ein. Das Gerät wechselt in den manuellen Modus. Mit Betätigen der Taste „HOLD“, „RNG“ oder „SEL“ heben Sie die Einstellung auf. © PCE Instruments... - Seite 8 Bereich Gleich- oder Wechselspannung aus. Mit dem Taster „RNG“ können Sie den Messbereich auswählen. 5.2.3.2 Widerstand Stellen Sie den Drehschalter auf die Messfunktion „Widerstand“. Wählen Sie mit dem Taster „SEL“ den Bereich Ohm aus. Mit dem Taster „RNG“ können Sie den Messbereich auswählen. © PCE Instruments...
-
Seite 9: Diodenprüfung
Stellen Sie den Drehschalter auf die Messfunktion „Widerstand“. Wählen Sie mit dem Taster „SEL“ den Bereich Diodenprüfung aus. Messrichtung Rot » Schwarz: Bei Spannungsabfall unter 0,25 V ertönt der Summer. Bei Spannungsabfall über 2 V zeigt das Display „OL“ an. © PCE Instruments... -
Seite 10: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 11 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
