메뉴(세부사항) :
교반 (Stirring)
토크 트렌드 측정 (Torque trend measurement)
토크 트렌드 측정은 반응매질의 점도 변화를 도출하는 데
사용됩니다.
본 장치는 절대 점도를 측정하도록 설계되지 않았습니다.
장치는 단순히 점도를 측정하여, 사용자에 의해 지정된
시작점을 기준으로 매질의 상대 점도 변화를 표시합니다.
매질의 모터 및 자기로드의 속도가 목표 속도까지 안정화된
후, 점도 측정이 100 %에서부터 시작됩니다.
결과적으로, 측정된 토크 트렌드의 증가값은 > 100 % 상승값
및 < 100 % 감소값으로 표시됩니다.
값은 항상 "뒤로"(F) 멤브레인 키를 눌러 100 %로 재설정될
수 있습니다.
참고 :
토크 트렌드 측정은 측정시간 동안 정상 설정 속도로만
작동됩니다.
그러므로 간헐 모드는 토크 트렌트 측정과 함께 사용할 수
없습니다.
실제 제어 변수는 참고 100%ΔP로 저장되며, 디지털 화면에
표시됩니다. 그 후에 점도의 변화가 %란에 나타납니다. 점
도의 증가 및 감소에 따라 퍼센트는 상승, 하락되거나 혹
은100 % 이하로 각각 표시됩니다.
교반 막대 이탈 (Stirring bar decoupling)
교반 막대가 떨어져 파손 된 것을 장치가 발견하면, 막대를
다시 찾기 위해 교반 기능은 잠시 중단되게 됩니다. 그
후 시스템은 이전에 설정한 속도로 돌아갑니다. 시스템이
막대의 파손으로 인한 이탈을 감지하면 이는 특수한 기(
기호16 대신)로 표시됩니다. 만일 그 후 3분 이내에 (
목표 속도가 수정되지 않은 한) 다른 교반 막대가 이탈하는
경우, 바 시스템이 복구되어도 시스템의 속도는 100
rpm 까지만 올라갑니다. 4개의 교반 막대가 연속 이탈할
경우 -정상 속도에서 3 분 이내에- 오류 메시지 ER(41)이
표시됩니다. 속도는 200 rpm으로 감소되고 가열 스위치가
꺼지게 됩니다.
이러한 경우, 테스트 조건이 재검토될 필요가 있습니다.
참고 :
사용자는 교반 막대, 속도, 용기, 매질 등 실제상태에 대해 교반
막대 이탈 감시 모니터링을 할 때, 그 적합성 /기능성을 보장할
책임이 있습니다.시스템이 설정한 목표 속도에 도달하기 전에
교반막대가 이미 이탈된 경우, 교반 막대 이탈 감시 모니터링이
작동하지 않습니다!
전달되는 토크가 더 높을수록, 교반 막대 이탈 감시
모니터링은 더욱 안전하게 작동합니다.
물이 담긴 유리 비커에서 교반 막대 이탈은 막대의 위쪽
40 mm (D = 8 mm)부분에서 300 - 1200 RPM 속도일 경우 볼
수 있습니다. 예를 들어 Trika처럼 교반 막대가 길고, 교반
막대의 표면 면적이 넓을수록, 속도가 빨라지면 전달되는
토크가 증가됩니다.
간헐 모드 (Intermittent mode)
간헐 모드는 교반 기능 중 정상 및 순환 중단으로 구성되어
있습니다. 실행 시간과 간격은 모두 설정될 수 있습니다.
장치에서 두 기능이 전환될 경우, 간헐모드가 활성화되면
각각의 시간이 표시됩니다.
속도 제한 (Speed Limit)
"Speed Limit"메뉴를 사용하여 사용자가 원하는 속도로 교반
기의 최대 속도를 제한할수 있다. 출고 시 이는 교반기의
최대 허용 가능 속도로 설정되어 있다. 사용자가 이 설정
값을 변경시킬 경우, 무선 제어기는 차후의 교반 작업에 대
하여 사용하게 될 새로운값을 저장하게 된다.
"Speed Limit"값이 변경되었을 경우, 속도는 새로운 범위 내
에서만 조정된다.
가열 (Heating)

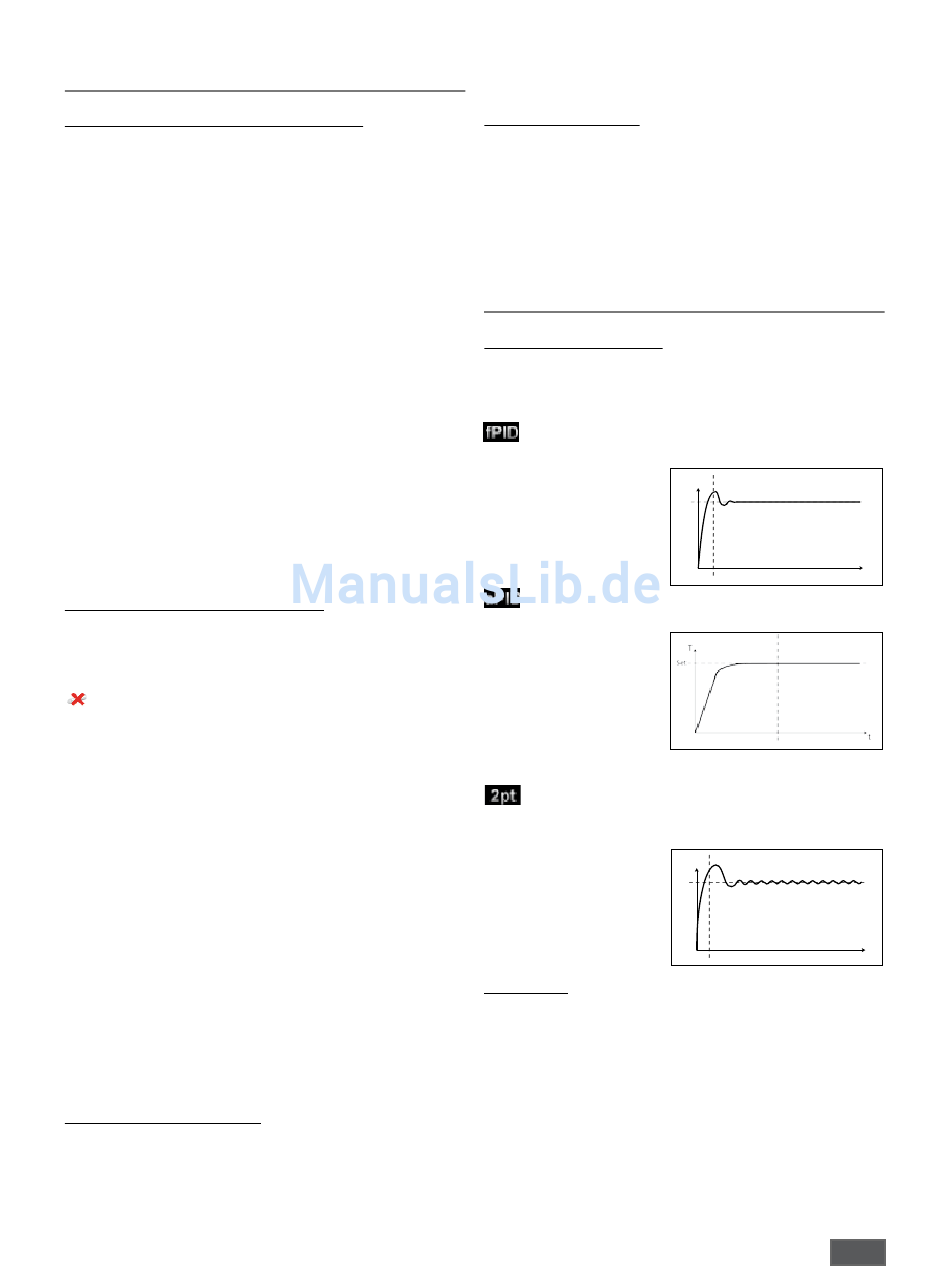

제어 방법 (Control method)
사용자는 특수한 필요성에 따라 장치를 세 가지 방법으로
설정할 수 있습니다. 선택된 온도 제어 방법은 기호(11)과
함께 표시됩니다.
른 PID (Fast PID):
PID의 장점과 투
포인트 방식의 장점을
결합했습니다. (매우 빠른
가열과 높은 정확도, 단,
과열될 가능성 존재)
정확하게 PID (Accurate PID):
신중하게 처리해야 하는
매우 민감한 재료에 적합.
장점 :
• 액 체를 매우
정확하게 가열 가능
• 목 표 온도를
초과하지 않음
단점 :
• 가 열속도가 느림
투 포인트 (Two-point):
너무 민감하지 않은 매질에 적합.
장점:
• P ID보다 가열속도가
훨씬 빠름
단점:
• 최 대 10 K까지
과열될 가능성 존재
한계 (Limits)
반응액이나 전달 유체가 과열되지 않도록 하기 위해,
사용자는 별도의 온도한계를 설정할 수 있습니다.
샘플한계 (Medium limit):
"샘플한계"
메뉴를 통해
최고온도한계를 설정 할 수 있습니다.
캐리어한계 (Carrier limit):
"캐리어한계" 메뉴를 통해 사용자는 캐리어유체를 위한
최고온도한계를 설정 할수 있습니다.
정보한계 (Limit information):
"정보한계" 메뉴는
샘플한계
설정내용들을 보여줍니다.
T
Set
T
Set
사용자는 샘플을 위한
및 캐리어한계와 관련된
107
