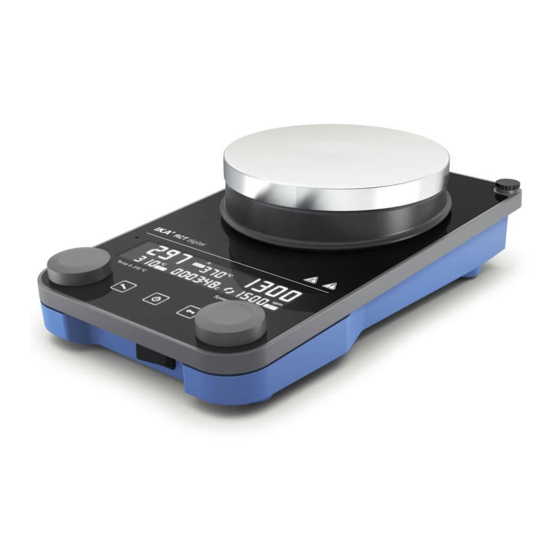

IKA Plate (RCT digital)
RCT 5 digital

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IKA Plate RCT digital

  • Seite 1 IKA Plate (RCT digital) RCT 5 digital...
  • Seite 2 DEUTSCH...
  • Seite 3: Inhaltsverzeichnis

    EU-Konformitätserklärung ������������������������������������������������������������������6 Zeichenerklärung ������������������������������������������������������������������������������ 6 Sicherheitshinweise ��������������������������������������������������������������������������� 7 Bestimmungsgemäße Verwendung ������������������������������������������������� 10 Auspacken �������������������������������������������������������������������������������������� 11 Aufstellen ��������������������������������������������������������������������������������������� 12 Bedienfeld und Anzeige ������������������������������������������������������������������ 15 Bedienung �������������������������������������������������������������������������������������� 17 Schnittstellen und Ausgänge ����������������������������������������������������������� 29 Instandhaltung und Reinigung �������������������������������������������������������� 32 Zubehör ������������������������������������������������������������������������������������������ 32 Fehlercodes ������������������������������������������������������������������������������������� 33 Technische Daten ����������������������������������������������������������������������������...
  • Seite 4: Fig

    › Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet� EN 61010-2-051, EN 61326-1, EN 60529 und EN ISO 12100� › Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz-und Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden� Unfallverhütungsvorschriften� › Steckdose muss geerdet sein (Schutzleiterkontakt)�...
  • Seite 5: Spannungsversorgung / Abschalten Des Gerätes

    /// Zubehör Warnung! › Sicheres Arbeiten ist nur mit IKA Original Zubehör gewährleistet� › Bearbeiten Sie nur Medien, bei denen der Energieertrag durch das Bearbeiten unbedenklich › Der externe Temperaturfühler muss beim Anschluss mindestens 20 mm tief in das Medium ist�...
  • Seite 6: Bestimmungsgemäße Verwendung

    - wenn das Gerät in nicht bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe betrieben wird� - wenn Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen werden� IKA Plate (RCT digital) / RCT 5 digital Netzkabel USB-Kabel Temperaturmessfühler PT 1000�60 Schraubendreher (Sicherheitskreis) Magnetstäbchen IKAFLON 30 und 40 mm...
  • Seite 7: Aufstellen

    Aufstellen /// Montage von Stativstab / Verlängerung etc� › Lesen Sie vor Verwendung die Montageanleitung und die Sicherheitshinweise der IKA Kreuz- muffe (siehe „Zubehör“)� › Das Gerät darf nicht am Stativstab aufgehängt werden! Kippgefahr! › Der Massenschwerpunkt des angeschlossenen Geräts darf nicht über den durch ein gestri- cheltes Rechteck gekennzeichneten sicheren Bereich hinausragen�...
  • Seite 8: Bedienfeld Und Anzeige

    Bedienfeld und Anzeige /// Bedienfeld Hauptschalter (links « ein, rechts « aus) Standby LED Einstellbarer Sicherheitskreis Netzbuchse Dreh- / Druckknopf - Temperatureinstellung USB Schnittstelle Dreh- / Druckknopf - Drehzahleinstellung RS 232 Schnittstelle Taste „Menü“ Anschluss für Pt1000 Temperaturfühler, Temperatursonden oder Kontaktstecker Taste „Timer“...
  • Seite 9: Bedienung

    /// Anzeige Bedienung /// Einschalten 14 | 13 09 11 10 15 17 16 SAFE VISC (°C / °F) (rpm) Sollwert Drehzahl Betriebsart Sollwert Temperatur Sicherheitskreis-Temperatur Motor läuft / Drehrichtung Viskositätstrend Wert Timer / Counter 13 | PT 1000 Temperaturfühler gesteckt ETS-D5 / ETS-D6 gesteckt Temperatureinheit Alle Parameter gesperrt...
  • Seite 10 /// Rühren /// Heizen Sicherheitstemperaturbegrenzung einstellen: › Motordrehzahl mithilfe des Dreh- / Druckknopfes (D) einstellen� Der eingestellte Drehzahlwert wird rechts auf dem Display angezeigt� Die maximal erreichbare Heizplattentemperatur wird durch einen einstellbaren Sicherheitstem- peraturbegrenzer begrenzt� Bei Erreichen dieser Grenze schaltet das Gerät die Heizung aus� ›...
  • Seite 11: Regelung Der Mediumstemperatur Mit Kontaktthermometer

    › Die Soll- und Isttemperatur werden dauerhaft auf dem Display angezeigt� (°C / °F) › Bei eingeschalteter Heizfunktion wird das Symbol „Heizfunktion aktiviert“ angezeigt� › Wenn das Gerät ausgeschaltet wird, während die Temperatur der Heizplatte mehr als 50 °C beträgt, werden auf dem Display auch bei ausgeschaltetem Gerät die Meldung “Hot!” und die aktuelle Temperatur angezeigt�...
  • Seite 12: Menüstruktur

    /// Menüstruktur /// Menü Details Betriebsart: Modus A: Alle eingestellten Werte bleiben nach dem Ausschalten oder dem Trennen des Gerätes vom Werkseinstellung Netz erhalten� Nach dem Einschalten des Gerätes ist der Status der Funktionen Rühren und Heizen ausgeschaltet (AUS)� Der Sicherheitskreis kann eingestellt oder geändert werden� Bei Betriebsart ...
  • Seite 13 Intervallmodus / Drehrichtung: Safe / Visc: Intervallmodus: Sobald „VISC / SAFE“ auf „VISC“ eingestellt ist, wird der Wert des Viskositätstrends auf dem Im Intervallmodus wird die Rührfunktion zyklisch unterbrochen� Die Laufzeit (0/10 s - 10 min, Display angezeigt� Durch die Drehmoment-Trendmessung kann auf den Viskositätsverlauf des 10-s-Schritte) und die Pausenzeit (3 s - 5 min, 1-s-Schritte) müssen beide eingestellt Reaktionsmediums rückgeschlossen werden�...
  • Seite 14: Softwareversion

    Probe cal. “EXT” temp. 1st temp. 1st speed SAFE SAFE SAFE SAFE SAFE = 1st temp. = 2nd temp. 2nd temp. “EXT“ temp. SAFE Softwareversion: Drehen Sie den Dreh- /Druckknopf (D), um den Menüpunkt „Software Version“ anzuzeigen� /// Timer / Counter ›...
  • Seite 15: Tastensperre

    /// USB Geräte-Treiber: Stunden-Minuten-Sekunden-Modus in den Tag-Stunden-Modus� › Überschreitet die Ablaufzeit den Wert von 100 Tagen, wird der Counter auf 00:00:00 zurück- Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit USB Schnittstelle unter: gesetzt� http://www.ika.com/ika/lws/download/usb-driver.zip Installieren Sie den Treiber, indem Sie die Setup Datei ausführen� Anschließend verbinden Sie das Hinweis! IKA-Gerät mit dem USB-Datenkabel mit dem PC und folgen den Anweisungen�...
  • Seite 16: Funktion

    Überwachungszeit („Watchdogzeit”) keine erneute Übertragung dieses Befehles vom PC statt, so werden die Funktionen Heizen und Rühren entsprechend dem eingestellten „Watchdog”-Modus Die NAMUR-Befehle und die zusätzlichen IKA-spezifischen Befehle dienen nur als Low Level abgeschaltet, oder auf vorher gesetzte Sollwerte weitergeregelt�...
  • Seite 17: Instandhaltung Und Reinigung

    › Zulässige maximale Umgebungstemperatur einhalten denden Stoffen sind� › Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung“ bei IKA an oder ver- Er04 - Die Motorsteuerung ist nicht verfügbar wenden Sie den download Ausdruck des Formulares auf der IKA Website www.ika.com� › Senden Sie im Reparaturfall das Gerät in der Originalverpackung zurück� Lagerverpackungen Ursachen ›...
  • Seite 18 Er06 - Unterbrechung des Sicherheitskreises Er26 – Plattentemperatur > Plattensicherheitstemperatur (mehr als 40 K) Ursachen › Sicherheitskreis ist unterbrochen Ursachen › Unregelmäßige Temperaturverteilung auf der Heizplatte durch punktuelle Wärmeabfuhr Auswirkung › Heizung ausgeschaltet › Defekt des Regel- oder Sicherheitstemperaturfühlers Lösungen ›...
  • Seite 19: Technische Daten

    Technische Daten IKA Plate (RCT digital) RCT digital RCT digital RCT digital RCT 5 digital (650 W) (900 W) White Drehzahlabweichung (ohne Last, IKA Plate (RCT digital) Nennspannung, bei 1,500 rpm, Raumtemp� ± 2 % RCT 5 digital RCT digital...
  • Seite 20: Gewährleistung

    Gewährleistung › Entsprechend den IKA-Verkaufs- und Lieferbedingungen beträgt die Gewährleistungszeit 24 Monate� Im Gewährleistungsfall wenden Sie sich bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung der Lieferrechnung und Nennung der Reklamationsgründe direkt an unser Werk� Frachtkosten gehen zu Ihren Lasten�...
  • Seite 21 Phone: +84 28 38202142 Phone: +66 2059 4690 Phone: +90 216 394 43 43 eMail: sales�lab-vietnam@ika�com eMail: sales�lab-thailand@ika�com eMail: sales�turkey@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
