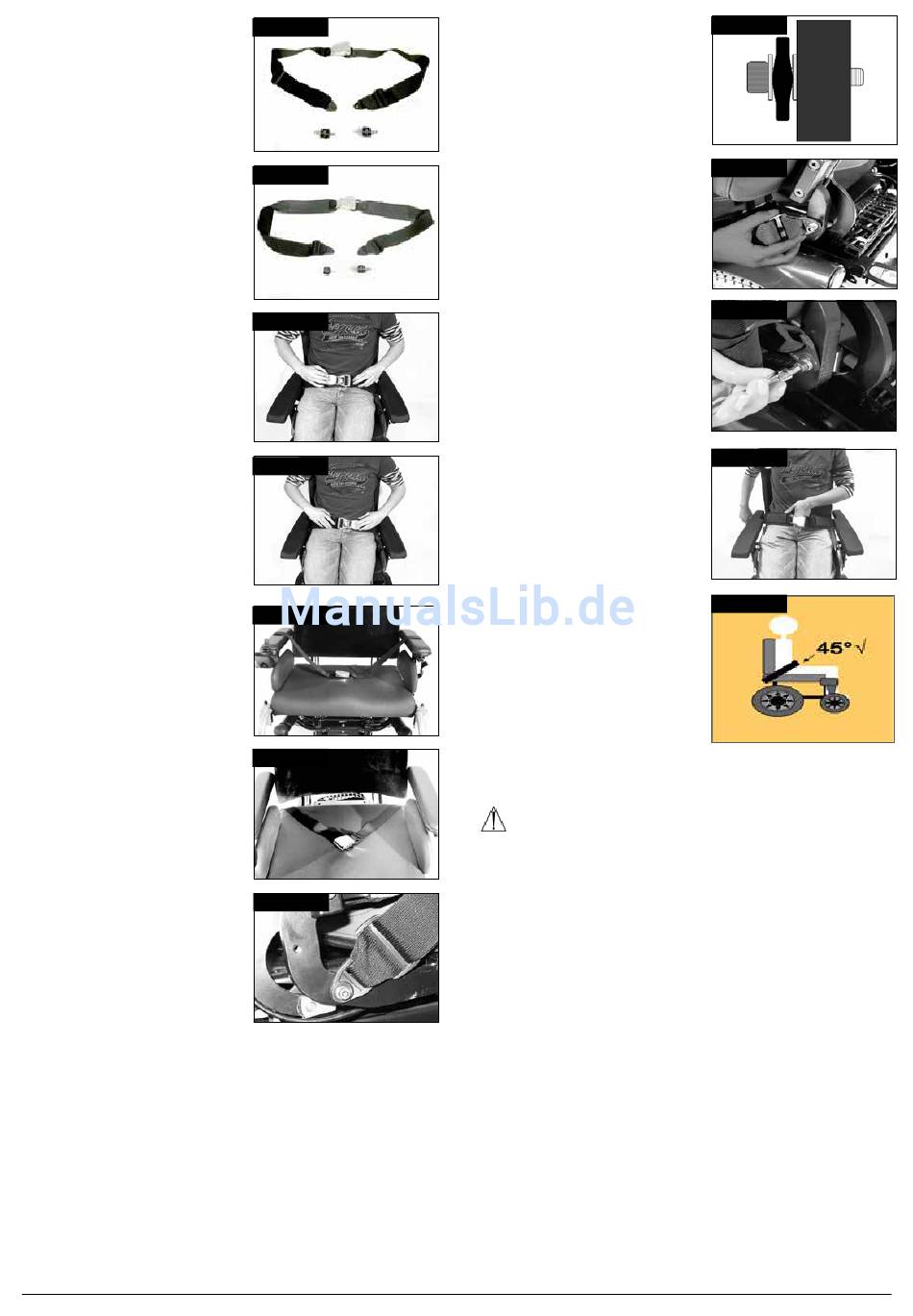

4.34 Beckengurt
Der 50 mm Beckengurt mit
Schnalle. (Fig. 4.2).
Der gepolsterte 50 mm Beckengurt
mit Schnalle. (Fig. 4.5)
Beckengurt, eingebaut für einen
Rechtshänder. (Fig. 4.6)
Beckengurt, eingebaut für einen
Linkshänder. (Fig. 4.7)
Den Gurt locker über den Sitz
legen; für einen Linkshänder
zeigt dabei die Öffnung der
Schnalle nach rechts und für einen
Rechtshänder nach links. (Fig. 4.8)
Die beiden anderen Enden
des Gurts wie oben abgebildet
durch die Lücke zwischen
den Rückenpfosten und dem
Rückenkissen führen.
(Fig. 4.9)
Die Gurtenden mit den
Halterungen wie abgebildet durch
das untere Befestigungsloch
unter die Querstrebe einführen.
Vergewissern Sie sich, dass die
Schnallen zugänglich sind und der
Gurt nicht verdreht ist, (Fig. 4.10).
Rev. 3.0
Fig. 4.4
Fig. 4.5
Fig. 4.6
Fig. 4.7
Fig. 4.8
Fig. 4.9
Fig. 4.10
Eine Unterlegscheibe auf die
Schraube aufsetzen.
Die Schraube durch den
Befestigungsbügel für den
Beckengurt stecken.
Die nächste Unterlegscheibe auf
die Schraube stecken (Fig. 4.11).
Die Schraube in das unterste
vorgebohrte Loch im Rahmen
einschrauben.
(Fig. 4.12)
Mit einem 5,0 mm
Sechskantschlüssel auf ein
Drehmoment von 10Nm anziehen
(Fig. 4.13).
Die Länge des Beckengurts
passend einstellen. Um den
Komfort und die Sicherheit des
Benutzers zu gewährleisten, sollte
die Lücke nicht mehr als eine
Handbreite betragen.
Die Handbreite sollte mit dem
normal gespannten Beckengurt
gemessen werden und keine
großen Lücken oder Schlaufen
lassen (Fig. 4.14).
Normalerweise sollte der
Beckengurt so angebracht
werden, dass sich die Gurte in
einem Winkel von ca. 45° (Fig.
4.15) befinden; wenn er richtig
eingestellt ist, darf der Benutzer im Sitz nicht nach unten
rutschen.
GEFAHR
!
•
Achten Sie immer darauf, dass der Beckengurt vor dem
Anlegen korrekt angebracht und eingestellt ist.
•
Wenn der Gurt zu locker sitzt, kann der Benutzer nach
unten rutschen und sich verletzen.
•
Prüfen Sie den Beckengurt und die Befestigungsteile in
regelmäßigen Abständen auf Anzeichen von Ausfransen
oder Schäden. Je nach Bedarf muss er ausgetauscht
werden.
•
Beim Service überprüfen, dass die Schnalle richtig
funktioniert und auf Anzeichen von Abnutzung am
Material oder an den Plastikhalterungen achten.
•
Beckengurte sind für den Transport in Fahrzeugen nicht
geeignet, es müssen zugelassene Rückhaltesysteme
verwendet werden.
HINWEISE:
• Standard-Bespannung - Die Bewegung des Beckengurts
wird durch die Bespannung eingeschränkt
• Rücken mit Kontur - Unten Universalaufnahme wie bei
verstellbarem Rückenwinkel verwenden
Fig. 4.11
Fig. 4.12
Fig. 4.13
Fig. 4.14
Fig. 4.15
17
