Español

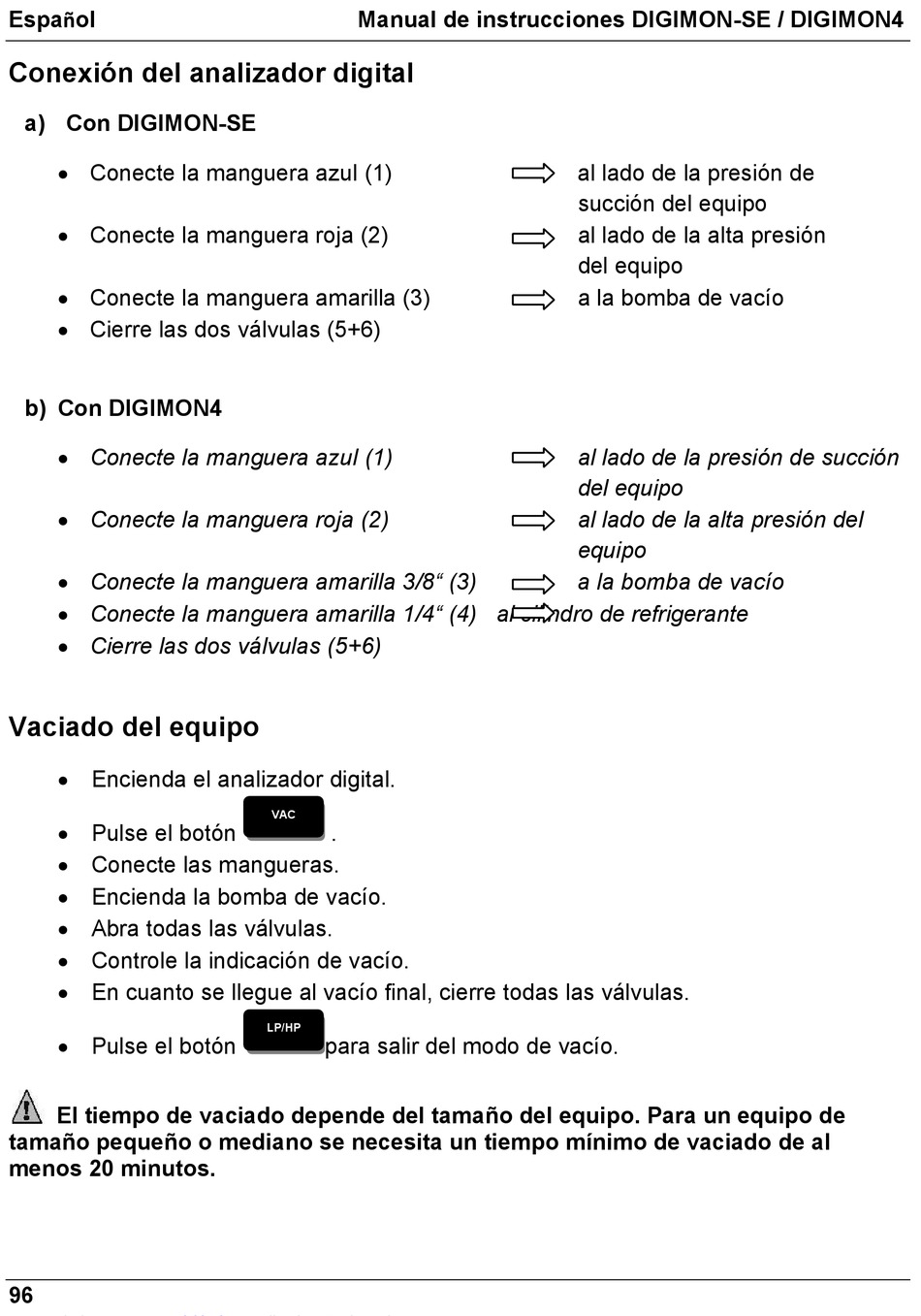

Conexión del analizador digital
a) Con DIGIMON-SE
 Conecte la manguera azul (1)
 Conecte la manguera roja (2)
 Conecte la manguera amarilla (3)
 Cierre las dos válvulas (5+6)
b) Con DIGIMON4
 Conecte la manguera azul (1)
 Conecte la manguera roja (2)
 Conecte la manguera amarilla 3/8" (3)
 Conecte la manguera amarilla 1/4" (4) al cilindro de refrigerante
 Cierre las dos válvulas (5+6)

Vaciado del equipo

 Encienda el analizador digital.
 Pulse el botón
 Conecte las mangueras.
 Encienda la bomba de vacío.
 Abra todas las válvulas.
 Controle la indicación de vacío.
 En cuanto se llegue al vacío final, cierre todas las válvulas.
 Pulse el botón
El tiempo de vaciado depende del tamaño del equipo. Para un equipo de
tamaño pequeño o mediano se necesita un tiempo mínimo de vaciado de al
menos 20 minutos.
96
Manual de instrucciones DIGIMON-SE / DIGIMON4
VAC
.
LP/HP
para salir del modo de vacío.
al lado de la presión de
succión del equipo
al lado de la alta presión
del equipo
a la bomba de vacío
al lado de la presión de succión
del equipo
al lado de la alta presión del
equipo
a la bomba de vacío
